Comment choisir une minuterie pour votre tableau électrique efficacement

Comprendre le fonctionnement et l’utilité d’une minuterie pour tableau électrique

La minuterie électrique s’impose aujourd’hui comme un équipement incontournable pour optimiser la gestion d’un tableau électrique. En maîtrisant la programmation minuterie, elle automatise la mise en marche et l’arrêt des circuits électriques, participant ainsi à une meilleure gestion énergie et un confort résidentiel renforcé. Ce dispositif permet notamment d’éviter que certains éclairages ou appareillages restent allumés inutilement, réduisant ainsi la consommation électrique et améliorant la sécurité électrique au sein du logement.

Concrètement, la minuterie agit sur un circuit en interposant un délai de temporisation avant d’interrompre ou d’activer l’alimentation électrique. Dans une résidence, on la retrouve souvent dans des espaces communs tels que les couloirs, les cages d’escalier, les caves, voire les garages, où une présence humaine temporaire nécessite un contrôle précis de l’éclairage. Grâce à son installation dans le tableau électrique, son action est centralisée et modulable selon les besoins spécifiques de chaque circuit.

Il existe plusieurs types de minuteries adaptés aux différentes applications. Ces équipements sont soumis aux normes électriques, notamment la NF C 15-100, pour garantir la sécurité et la conformité des installations. Le choix de la minuterie dans un tableau électrique doit donc intégrer les critères liés à l’usage prévu, au calibre du circuit, et à la durée de temporisation nécessaire. Par exemple, une minuterie pour éclairage de couloir aura des réglages et des caractéristiques techniques distincts d’une minuterie prévue pour la commande d’un appareil ménager amovible.

En résumé, bien comprendre le fonctionnement d’une minuterie et ses usages constitue une première étape clé avant d’aborder l’installation. Cela permet non seulement d’optimiser son efficacité, mais aussi d’éviter des erreurs courantes au moment du choix ou du montage, lesquelles pourraient engager la sécurité de l’utilisateur ou l’intégrité du tableau électrique.

Les différents types de minuteries et leurs applications spécifiques dans le tableau électrique résidentiel

La diversité des minuteries disponibles sur le marché offre une solution adaptée à chaque circuit, en fonction de la nature de la charge à commander et des contraintes électriques. Voici un aperçu détaillé des types couramment rencontrés et leurs domaines d’utilisation :

Type de minuterie	Plage de réglage	Calibre électrique	Usage typique
Minuterie mécanique (molette)	0 – 30 minutes	10 A / 250 V	Éclairage couloir, cave
Minuterie électronique (silencieuse)	1 seconde – 60 minutes	10 A / 250 V	Éclairage escalier, local technique
Minuterie d’escalier (signal de fin de cycle)	1 – 7 minutes	16 A / 250 V	Cages d’escalier, parkings collectifs
Minuterie de prise (contrôle appareils)	15 minutes – 24 heures	16 A / 250 V	Appareils ménagers amovibles
Minuterie 400 V triphasée	1 seconde – 60 minutes	20 A / 400 V	Pompes, compresseurs

Les minuteries mécaniques, souvent munies d’une molette tournante, restent simples et robustes, adaptées aux éclairages courants comme dans les caves ou couloirs. Cependant, leur mécanisme peut générer un bruit de cliquetis, gênant dans certains espaces calmes. Les minuteries électroniques modernes assurent un fonctionnement silencieux et une meilleure précision de réglage. Elles conviennent particulièrement bien aux escaliers où la discrétion est primordiale.

Pour des lieux comme les cages d’escalier en copropriété, les minuteries d’escalier spécifiques intègrent un signal d’alerte visuelle, une extinction brève suivie d’un rallumage, pour avertir les utilisateurs juste avant l’extinction complète. Cette fonctionnalité, imposée par la norme NF C 15-100, prévient les situations dangereuses en évitant que les escaliers ne se retrouvent dans l’obscurité soudaine.

Selon le type d’équipement contrôlé et la puissance requise, le calibre de la minuterie est à adapter. Par exemple, la minuterie 400 V triphasée, plus robuste, intervient typiquement dans des installations domestiques ou professionnelles qui comprennent des pompes ou des compresseurs. Chaque type possède un mode d’installation standardisé permettant un raccordement aisé et sécurisé dans le tableau électrique.

L’éclectisme de ces dispositifs permet de répondre à des besoins variés, qu’ils concernent un simple éclairage ponctuel ou la commande sophistiquée d’appareils nécessitant une programmation minutieuse. Pour un choix éclairé, vous pouvez consulter des références comme celles présentées sur le site M Électricité ou découvrir des gammes professionnelles, notamment les minuteries Legrand.

Étapes et conseils pour une installation électrique sécurisée et conforme d’une minuterie

La pose d’une minuterie dans un tableau électrique doit respecter des règles de sécurité strictes et s’effectuer dans le respect des normes en vigueur. L’installation est simple, mais nécessite rigueur et compréhension des schémas électriques. Voici les étapes clés pour mener à bien cette intervention en toute sérénité :

1. Identifier le circuit à minuter : Commencez par définir précisément le circuit concerné dans votre tableau électrique. La minuterie doit être installée en aval du disjoncteur divisionnaire associé.
2. Choisir le type de minuterie: En fonction du calibre et de la fonction désirée (éclairage, prise, équipement spécifique), sélectionnez une minuterie compatible avec la tension et la charge.
3. Mise hors tension générale : Coupez l’alimentation électrique principale avant toute intervention pour éviter tout risque d’électrocution.

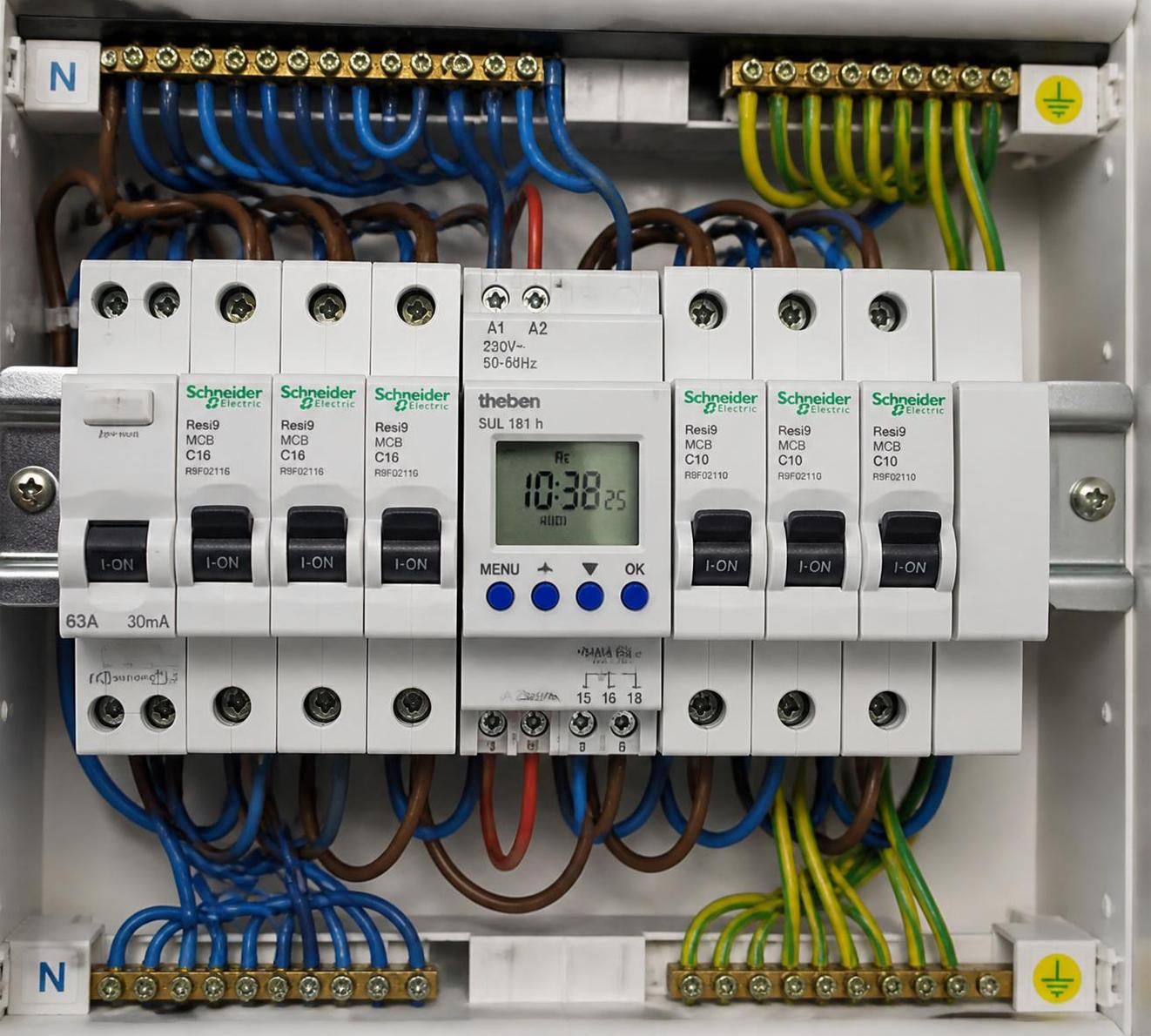

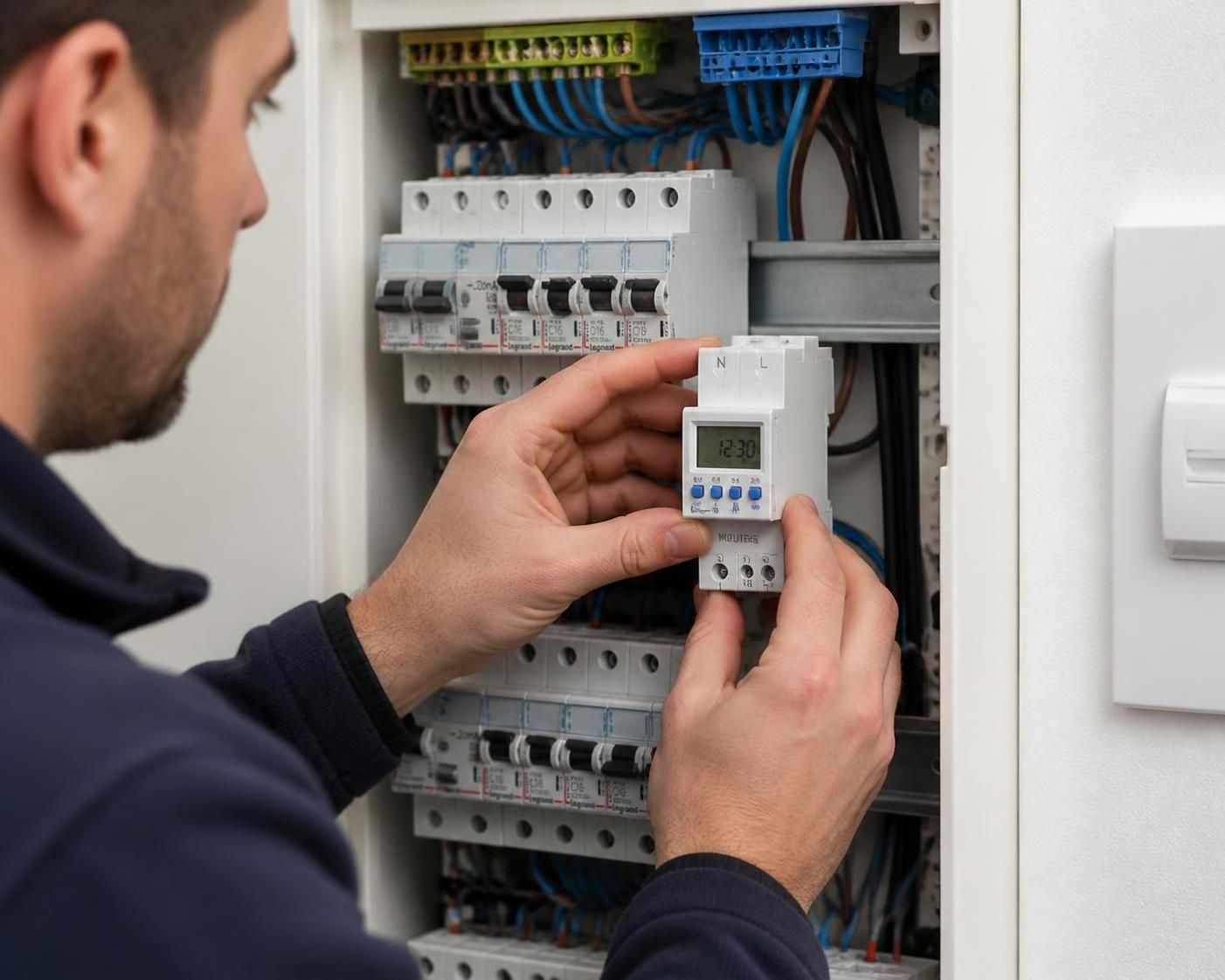

4. Installer la minuterie : Montez-la sur le rail DIN prévu dans le tableau électrique. Raccordez la phase, le neutre, la sortie vers la charge, ainsi que la borne commande destinée au bouton-poussoir.
5. Câblage des commandes : Pour un local avec plusieurs points d’allumage (comme une cage d’escalier), câblez en parallèle tous les boutons-poussoirs sur l’entrée de commande de la minuterie. Ceci simplifie le pilotage sans modifier les circuits des interrupteurs.
6. Vérifier le fonctionnement : Remettez le courant et testez la minuterie. Chaque pression sur le bouton doit relancer le cycle temporel programmé.

Un point important consiste à s’assurer que la minuterie sélectionnée puisse être reprogrammée facilement en fonction des changements d’usage. Certains modèles électroniques disposent d’un écran LCD pour un réglage précis et permettent de visualiser le temps restant avant la coupure. Cette fonctionnalité facilite grandement l’ajustement de la temporisation et assure un confort optimal à l’usage.

Notez que le remplacement d’une minuterie mécanique bruyante par une version électronique silencieuse n’exige pas une modification du câblage si la compatibilité des calibres est respectée. Cela constitue un exemple fréquent d’amélioration simple et efficace.

Pour éviter toute erreur, il est recommandé de consulter les guides techniques disponibles en ligne, notamment ceux relatifs à l’installation et branchement des minuteries. Ces ressources apportent un éclairage précieux sur les différentes configurations possibles et sur la norme NF C 15-100 à appliquer.

Impact de la programmation minuterie sur la gestion énergétique et la sécurité électrique domestique

La programmation minutieuse d’une minuterie dans un tableau électrique représente un levier efficace pour la gestion énergie au sein du foyer. En limitant le temps d’activation d’un circuit, elle diminue la consommation inutile de courant et prolonge la durée de vie des équipements électriques reliés. Cette démarche, en phase avec les attentes environnementales actuelles, contribue à la maîtrise des coûts énergétiques et à la réduction de l’empreinte carbone domestique.

Au-delà de l’économie d’énergie, la minuterie joue un rôle essentiel dans la sécurité électrique résidentielle. Grâce à sa capacité à couper automatiquement l’alimentation d’un circuit, elle évite par exemple que l’éclairage d’une cage d’escalier ne reste allumé en permanence, limitant ainsi les risques d’incendie liés à la surchauffe ou à un mauvais câblage. De plus, la norme NF C 15-100 impose désormais que les minuteries d’escalier intègrent un signal d’avertissement lumineux offrant un préavis avant extinction totale. Cela prévient tout accident lié à une obscurité subite, notamment pour les personnes âgées ou à mobilité réduite.

On distingue deux systèmes courants d’automatisation électrique souvent comparés : la minuterie et le détecteur infrarouge passif (IRP). La minuterie nécessite une action volontaire – appuyer sur un bouton-poussoir – pour initier la temporisation, ce qui évite les déclenchements intempestifs dans des espaces sensibles. Par opposition, le détecteur IRP déclenche automatiquement l’éclairage dès qu’un mouvement est détecté, ce qui est adapté aux zones à passage fréquent mais peut poser problème dans un environnement calme du fait des faux déclenchements.

Voici une liste des avantages principaux procurés par une bonne programmation et installation d’une minuterie :

• Réduction significative de la consommation électrique par extinction automatique.
• Amélioration de la sécurité en évitant les circuits allumés en permanence et les risques associés.
• Facilité de gestion grâce à la programmation précise des temps d’allumage/extinction.
• Adaptabilité aux habitudes des occupants via des réglages personnalisables.
• Compatibilité avec la domotique moderne pour un contrôle à distance ou via automatisation avancée.

La pertinence de ces avantages se confirme particulièrement dans une résidence collective ou en rénovation électrique lorsque l’objectif est d’améliorer la performance globale de l’installation électrique. Les minuteries modernes, à fonctions multiples, permettent même désormais une intégration fluide dans les systèmes domotiques pour un pilotage intelligent.

Critères de choix essentiels pour acquérir une minuterie adaptée à votre tableau électrique

Le choix d’une minuterie performante repose sur plusieurs critères techniques et fonctionnels qu’il convient d’analyser soigneusement. Voici les points clés à prendre en considération pour garantir l’efficacité et la durabilité de l’installation électrique :

1. Tension et calibre électrique : Assurez-vous que le modèle sélectionné est compatible avec la tension de votre installation (230 V monophasé courant résidentiel standard ou 400 V triphasé dans certains cas) ainsi qu’avec la charge maximale du circuit. Par exemple, un modèle 10 A ne pourra pas piloter un circuit nécessitant 16 A.
2. Plage de temporisation : Choisissez une minuterie dont la plage de réglage correspond à vos besoins. Pour un éclairage de cage d’escalier, une plage de 1 à 7 minutes est courante, tandis que pour des appareils ménagers, les plages peuvent aller jusqu’à 24 heures.
3. Fonctions proposées : Les minuteries multifonctions qui intègrent plusieurs modes (impulsion, répétition, retard à l’enclenchement/déclenchement) améliorent la flexibilité d’usage. Les fonctions avancées sont particulièrement utiles dans les tableaux électriques modernes.
4. Facilité de réglage : Optez pour un modèle doté d’un afficheur LCD si vous souhaitez un ajustement précis et visible de la temporisation. Cette option est très appréciée lors de la maintenance ou du paramétrage en contexte résidentiel.
5. Compatibilité avec les systèmes existants : Si votre circuit d’éclairage comporte un variateur, vérifiez que la minuterie est compatible avec les charges capacitives ou LED, afin d’éviter tout dysfonctionnement. Certains fabricants proposent des modèles spécifiquement conçus pour cette situation.

Pour vous orienter dans votre choix tout en prenant en compte les contraintes diverses de votre tableau électrique, n’hésitez pas à consulter des experts ou des ressources spécialisées comme le site installation-renovation-electrique.com. L’évaluation précise de vos besoins et l’usage prévu vous permettront d’éviter les erreurs courantes qui peuvent entraîner des surcoûts ou des interventions complémentaires.

Enfin, lors de l’acquisition, privilégiez les produits garantis et testés, bénéficiant d’un accompagnement technique. Par exemple, la gamme Lettel présente une large palette de minuteries modulaires fiables, avec des garanties et un service de conseils adapté aux professionnels et particuliers. Ces minuteries offrent un large spectre de temps, fonctions et configurations modulaires compatibles avec la majorité des tableaux électriques résidentiels et tertiaires.
