Comment enterrer une gaine électrique en toute sécurité

Les bases indispensables : comprendre l’importance de la gaine électrique enterrée

Dans un projet d’installation électrique extérieure, enterrer une gaine électrique ne consiste pas uniquement à creuser une tranchée et y glisser un câble. Cette étape technique est cruciale pour la sécurité du système, la durabilité des câbles, ainsi que la conformité aux normes électriques en vigueur. La gaine, en tant que conduit, sert de bouclier contre les agressions du sol : humidité, écrasement, chocs mécaniques et même nuisibles comme les rongeurs. En 2026, où les besoins électriques dans les jardins et alentours se multiplient – borne de recharge, éclairage extérieur, portail motorisé – une protection optimale ne peut être laissée au hasard.

Une gaine électrique enterrée est donc bien plus qu’une simple protection physique : elle garantit que vos câbles essentiels ne seront pas altérés par des conditions extérieures changeantes. Par exemple, une gaine mal posée ou non conforme peut se déformer sous la pression du sol, laissant le câble à nu, ce qui expose à des risques de court-circuit ou panne. C’est pourquoi la norme NF C 15-100 impose des règles strictes qui doivent être scrupuleusement respectées. La profondeur d’enfouissement, le type de gaine, la préparation du terrain, chaque détail compte pour éviter des travaux de réparation souvent lourds.

Pour bien saisir l’importance, imaginons qu’un particulier veuille installer une alimentation pour une dépendance située à 20 mètres de la maison. Penser à enterrer une gaine ICTA ou TPC de diamètre adapté avec la bonne méthode assure non seulement la protection immédiate, mais facilite aussi les extensions futures du réseau. Cela évite de devoir reprendre le chantier ou endommager l’installation en cas d’ajout de nouveaux câbles.

Il ne faut jamais oublier qu’une installation électrique est un investissement sur les prochaines décennies. La sécurité des personnes, des biens et la conformité aux exigences des assureurs passent par une mise en œuvre rigoureuse et maîtrisée des conduits enterrés.

Normes électriques à respecter : profondeur, matériaux et distances pour une tranchée conforme

La réalisation d’une tranchée pour une gaine électrique enterrée est régie par des normes précises qui garantissent la sécurité et la pérennité de l’installation. La norme NF C 15-100 en particulier est essentielle et doit guider toutes les étapes. Cette réglementation impose notamment une profondeur minimale d’enfouissement qui se situe généralement autour de 65 cm en terrain non carrossable, mais qui peut monter jusqu’à 85 cm sous une allée ou une zone accessible aux véhicules.

Cette distinction est fondamentale pour protéger efficacement le câble électrique de tout risque d’écrasement mécanique. La différence de 20 cm peut paraître anodine, mais dans la pratique, elle fait une vraie différence pour la stabilité et la sécurité du système. Par exemple, si un conducteur enterre une gaine trop près de la surface sous une zone carrossable, le passage régulier des véhicules pourrait endommager la gaine, provoquant ainsi des défaillances électriques.

Parallèlement à la profondeur, le choix du matériau de la gaine conditionne également la longévité. Deux grandes familles se distinguent :

• La gaine ICTA (Isolant Corrugé Thermoplastique Antichoc), souple et souvent utilisée pour les petits trajets domestiques. Sa flexibilité facilite la pose sous des courbes ou dans des espaces restreints, mais elle est moins résistante aux pressions importantes.
• La gaine TPC (Tube de Protection pour Câbles)


Il est indispensable aussi de prévoir un espace suffisant dans la tranchée. Une largeur d’environ 30 cm permet à la fois une pose saine, sans écrasement du conduit, et une manipulation aisée. On pense aussi aux distances minimales avec les autres réseaux enterrés (eau, gaz, télécom). Par exemple, il faut respecter au moins 30 cm avec les canalisations d’eau ou de gaz, et 50 cm pour les réseaux téléphoniques pour éviter tout risque d’interférence ou de dommage croisé.

Contexte de pose	Profondeur recommandée	Niveau de protection attendu
Jardin ou zone non circulée	65 cm	Protection standard contre l’humidité et les chocs légers
Allée carrossable ou passage de véhicule	85 cm	Protection renforcée contre l’écrasement par les poids lourds
Installation multiple de câbles	Variable, souvent > 65 cm	Prévoir un espace pour le tirage et les évolutions futures

Ces règles, même si elles peuvent sembler rigides, correspondent à la stricte logique de protéger tant les biens que les personnes. Il est aussi judicieux d’appuyer techniquement son projet en consultant des experts, d’utiliser des supports fiables comme des guides techniques spécialisés qui détaillent les normes en vigueur pour une sécurité maximale.

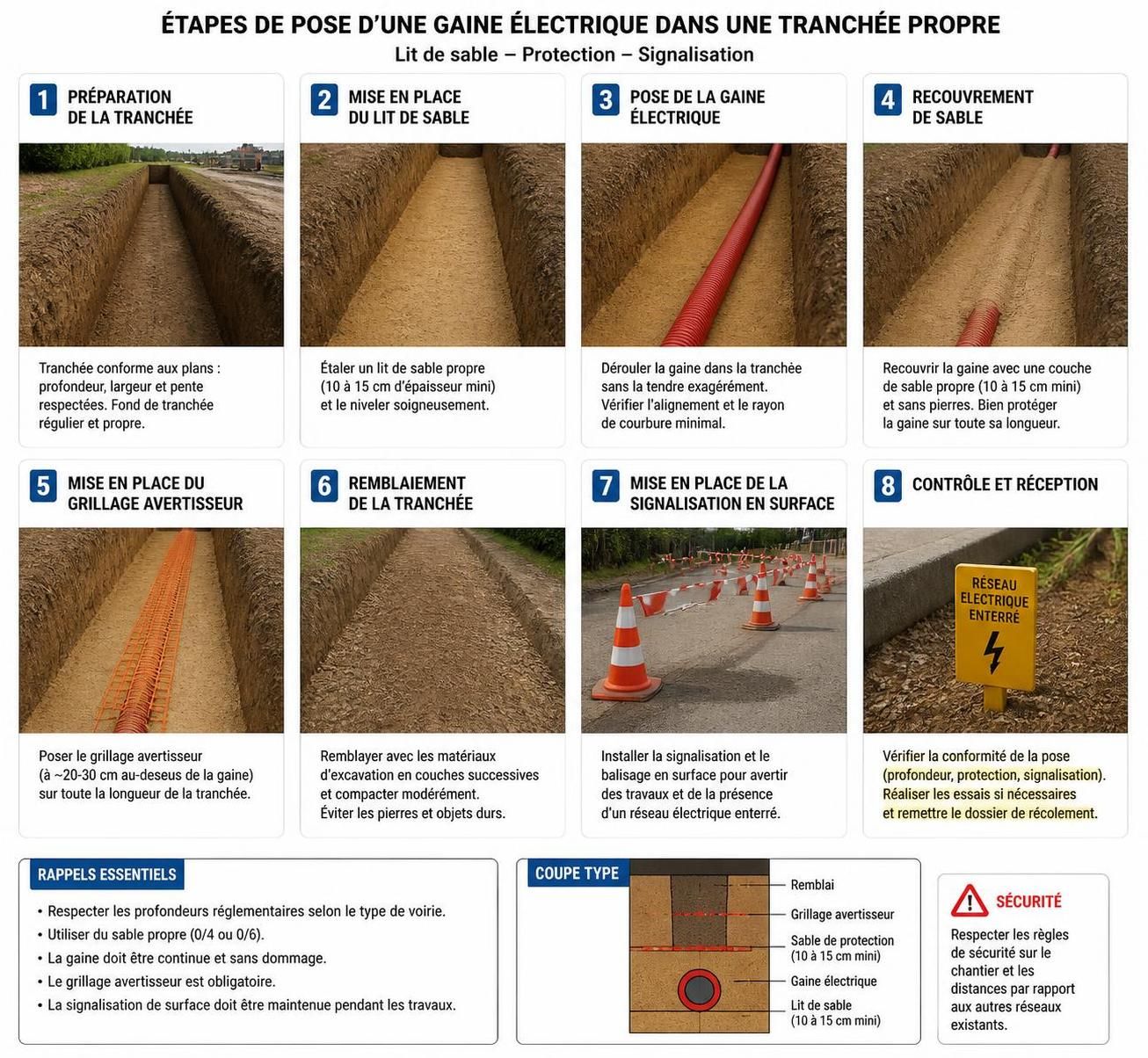

Étapes pratiques pour enterrer une gaine électrique : conseils d’expert pour éviter les erreurs courantes

Pour réussir une installation électrique enterrée, la préparation et la méthode sont cruciales. La première erreur fréquemment rencontrée en chantier amateur est de ne pas assez préparer la tranchée ou de bâcler la pose, ce qui compromet la durabilité et la sécurité électrique. Il faut toujours débuter par couper l’alimentation pour intervenir en toute sécurité.

Voici une démarche claire et fiable :

1. Tracer précisément le parcours au sol en évitant les zones instables ou déjà surchargées par d’autres réseaux enterrés.
2. Creuser la tranchée à la bonne profondeur, en respectant la largeur recommandée pour travailler en confort.
3. Poser un lit de sable fin d’au moins 10 cm au fond pour amortir les pressions et éviter les risques de perforation de la gaine.
4. Installer la gaine électrique sans torsion ni écrasement, en veillant à ce que le passage soit régulier.
5. Recouvrir à nouveau d’une couche de sable (10 cm environ) pour protéger la gaine des cailloux ou autres objets tranchants.
6. Installer un grillage avertisseur rouge au-dessus de la couche de sable, précisément pour signaler la présence du câble enterré lors de futurs travaux.
7. Reboucher la tranchée avec la terre en compactant suffisamment mais sans excès.

Respecter ce protocole est fondamental pour prévenir les pannes mécaniques et permettre une maintenance plus aisée par la suite. Un exemple fréquent en zone urbaine montre qu’une pose sans lit de sable peut entraîner la déformation de la gaine après un hiver humide, rendant le tirage du câble bien plus difficile.

Pour connaître plus en détail les points techniques sur la mise en œuvre, il est utile de consulter des ressources claires et pédagogiques, telles que celle proposée par des professionnels du bricolage.

Choisir le bon diamètre et anticiper les usages pour un passage souterrain efficace

Le choix du diamètre de la gaine électrique est un volet souvent sous-estimé, pourtant crucial. Il doit répondre non seulement aux besoins immédiats mais aussi à une possible évolution du réseau électrique. Une gaine trop fine rend difficile le tirage des câbles, surtout si plusieurs conducteurs doivent être passés ou rajoutés au fil du temps.

Typiquement, les diamètres les plus courants sont :

• 16 mm : pour un seul câble de faible section, usages très ciblés (ex : un éclairage extérieur ponctuel).
• 20 mm : installation domestique simple, convient souvent pour un ou deux câbles.
• 25 mm : idéal pour plusieurs câbles ou des sections plus importantes, ce diamètre offre une marge appréciable pour l’ajout futur.
• 32 mm : adapté à des installations conséquentes ou multi-câbles, facilitant grandement le tirage et réduisant les risques d’écrasement interne.

Diamètre de gaine	Usage conseillé	Conseil pratique
16 mm	Un câble de faible section	Réservé aux besoins très ciblés
20 mm	Installation domestique simple	Bon compromis pour un petit passage souterrain
25 mm	Plusieurs câbles ou câble de section plus forte	Prévient les contraintes pour évolutions
32 mm	Installation conséquente	Assure un confort de tirage optimal

Dans une situation concrète, un propriétaire souhaitant alimenter un atelier au fond du jardin tout en prévoyant une borne de recharge pour voiture électrique à moyen terme gagne à prendre une gaine de diamètre 25 ou 32 mm. Cette anticipation évitera d’ouvrir à nouveau la tranchée et facilitera grandement l’ajout d’un câble supplémentaire.

La logique d’anticipation est donc un atout essentiel. Une gaine trop étroite peut transformer une future opération d’extension en un chantier coûteux et complexe. Le respect de ce conseil permet de préserver la sécurité électrique tout en optimisant les coûts à moyen et long terme.

Contrôle final, signalisation et conseils pour rendre votre installation électrique durable et conforme

Après avoir enterré la gaine électrique avec soin, il reste une phase critique : le contrôle final et la documentation de l’installation. Ces aspects garantissent la conformité avec la norme NF C 15-100 et les exigences du Consuel, indispensable avant la mise en service.

Un contrôle rigoureux comprend :

• La vérification des profondeurs d’enfouissement.
• Le respect des distances avec d’autres réseaux.
• L’état général de la gaine et l’intégrité des protections.
• La bonne pose du ruban avertisseur rouge visible sous la terre.

Ce ruban avertisseur, pourtant simple, joue un rôle clé : il facilite le repérage de la ligne enterrée lors de travaux futurs, évitant ainsi les coupures accidentelles. Des conseils précis sur la mise en œuvre de cette signalisation sont disponibles dans des documents techniques reconnus.

Une fois tous les éléments vérifiés, il est crucial de garder une trace claire de l’installation, avec un plan détaillé, des photos prises avant le rebouchage, ainsi qu’une description des matériaux et diamètres utilisés. Cela facilitera grandement toute intervention d’entretien ou d’évolution.

Dans la vie réelle, les artisans électriciens expérimentés confirment qu’une documentation soignée évite des travaux lourds et inutiles, comme le démontre l’exemple d’un chantier où une ligne non documentée avait nécessité une nouvelle tranchée pour un simple ajout de câble. Pour approfondir ces conseils, rendez-vous sur des ressources dédiées à l’installation électrique sécurisée.

Avec la montée en puissance de la modernisation des réseaux, des capteurs et des dispositifs de surveillance sont progressivement intégrés dans les installations, renforçant ainsi la sécurité et la durabilité. Mais ces innovations ne remplacent pas l’attention portée aux fondamentaux comme la protection mécanique et la signalisation adaptée.
