Comment fonctionne un disjoncteur différentiel et pourquoi est-il essentiel pour votre sécurité électrique

Comprendre le rôle fondamental du disjoncteur différentiel dans la sécurité électrique domestique

Un disjoncteur différentiel est au cœur de la sécurité électrique dans votre maison. Il assure la protection contre les fuites de courant qui sont souvent difficiles à repérer mais potentiellement très dangereuses. Contrairement au simple disjoncteur magnétothermique, qui protège votre installation uniquement contre les surcharges et courts-circuits, le disjoncteur différentiel mesure en permanence la différence entre le courant entrant et sortant sur un circuit électrique.

Cette surveillance constante du courant différentiel permet de détecter la moindre fuite, signe d’un défaut d’isolement dans un appareil ou un câblage, qui peut entraîner des risques d’électrocution ou d’incendie. Par exemple, si une machine à laver présente une usure de ses conducteurs, une partie du courant peut s’échapper vers la terre, provoquant un courant de fuite. Le disjoncteur différentiel détecte immédiatement cette anomalie et coupe automatiquement l’alimentation, limitant ainsi toute prévention des accidents électriques.

Ce dispositif ne se contente pas de protéger les équipements, mais a surtout un impact direct sur la sécurité des personnes. En surveillant les fuites dès 30 mA, il respecte les normes électriques en vigueur, notamment la NF C 15-100, imposée dans toutes les installations résidentielles depuis plusieurs années. Il est d’ailleurs indispensable de comprendre que ce seuil de déclenchement, bien qu’apparenté à une faible intensité, correspond en réalité à l’intensité maximale supportable par le corps humain sans conséquences graves.

L’importance d’un disjoncteur différentiel adéquatement calibré ne peut être sous-estimée. Une installation sans ce type de protection ou avec un dispositif défectueux expose non seulement aux risques d’électrocution mais aussi à de lourds dommages matériels. Cette vigilance est renforcée par un entretien régulier du dispositif, dont le test manuel via la touche « test » est conseillé au moins une fois par trimestre pour garantir son bon fonctionnement.

Pour mieux appréhender son rôle essentiel, n’hésitez pas à consulter un guide détaillé comme celui disponible sur IZI by EDF, qui explique clairement le fonctionnement et la nécessité d’une bonne protection différentielle dans votre habitation.

Le fonctionnement précis du disjoncteur différentiel : mesures et déclenchements automatiques

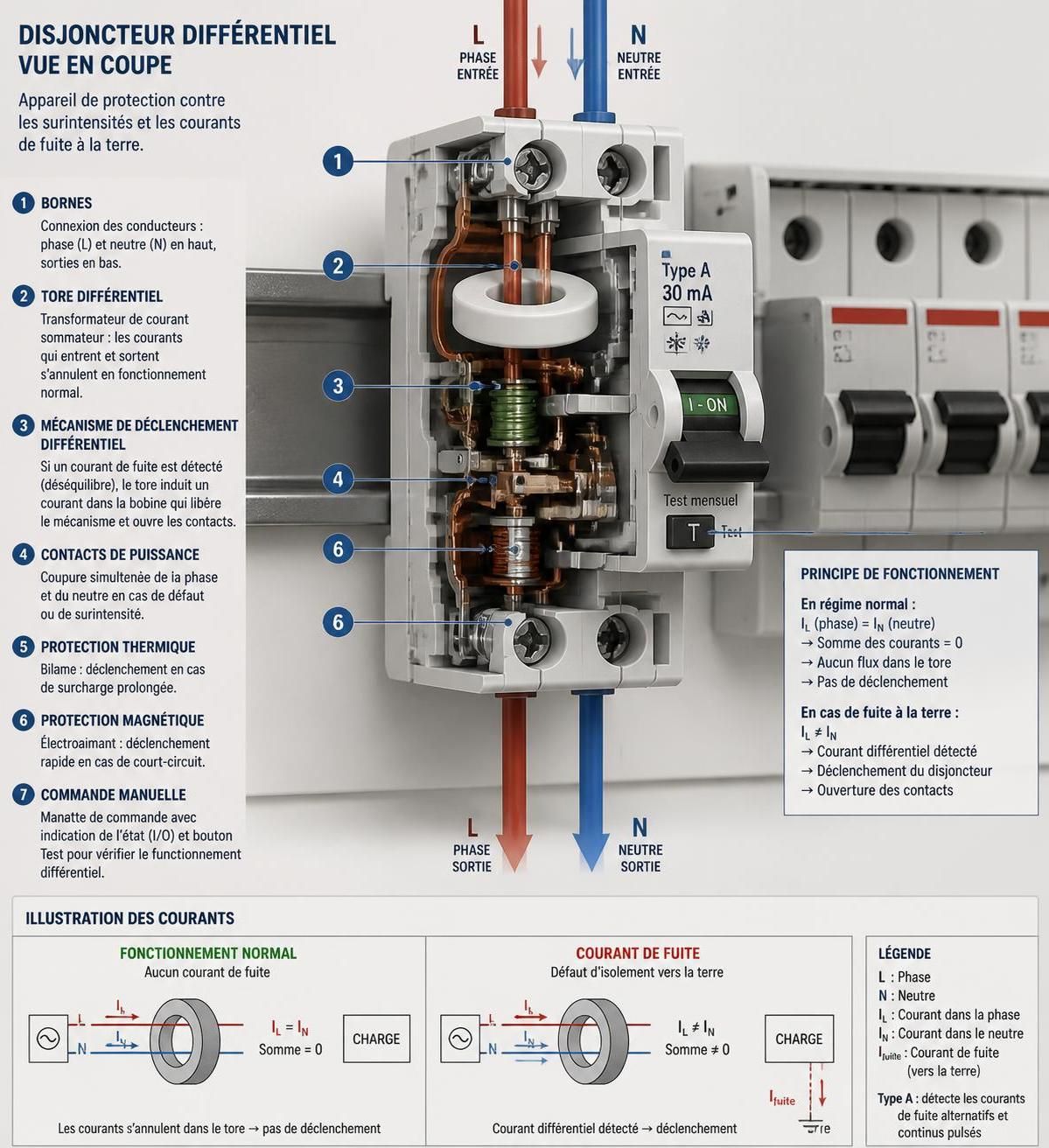

Le disjoncteur différentiel surveille le circuit électrique en comparant en continu l’intensité du courant qui entre par la phase avec celle qui revient par le neutre. En conditions normales, ces deux valeurs sont égales. Toutefois, en cas de fuite de courant, la différence entre ces deux courants devient détectable. Cette valeur, appelée courant différentiel, est la clé de voûte de la détection de défauts électrique.

Lorsqu’un courant de fuite dépasse la sensibilité électrique du disjoncteur, généralement située à 30 mA, le dispositif déclenche un ordre de coupure instantanée. Il interrompt le circuit afin d’éviter le passage du courant vers une personne ou un chemin non prévu. Cette coupure rapide tient compte du danger réel représenté par ces petites intensités qui, sur le long terme ou dans certaines conditions, peuvent provoquer de graves blessures ou la mort.

Le mécanisme est finement ajusté : il doit être assez sensible pour détecter les anomalies mais évite les coupures intempestives liées à des perturbations électriques mineures. On parle ainsi souvent de « courbe C » pour la protection classique, adaptée aux usages domestiques, tandis que des courbes « D » existent pour les équipements nécessitant des protections spécifiques contre les surintensités momentanées, comme certains moteurs ou pompes.

Voici un tableau récapitulatif des calibres les plus courants pour les disjoncteurs différentiels domestiques :

Type de disjoncteur	Calibre (A)	Sensibilité (mA)	Application courante
Disjoncteur différentiel type AC	16 à 32	30	Prises et éclairage classiques
Disjoncteur différentiel type A	16 à 32	30	Circuits comprenant des appareils à courant continu (plaques de cuisson, lave-linge, bornes électriques)
Disjoncteur différentiel haute immunité type F	16 à 32	30	Équipements sensibles (pompe à chaleur, climatisation, variateurs de vitesse)

Ce tableau permet d’identifier rapidement le type adapté selon les exigences techniques et les besoins spécifiques de votre installation électrique. La norme NF C 15-100 demande une attention particulière au choix de ce composant, ce qui explique pourquoi il est conseillé de faire appel à un professionnel qualifié lors de l’achat et l’installation.

Pour en savoir plus sur les différents types et le mode de fonctionnement, vous pouvez visiter un article explicatif tel que celui proposé par 123elec, qui détaille les options en fonction des équipements à protéger.

Cette vidéo illustre parfaitement la manière dont un disjoncteur différentiel détecte une fuite de courant et réagit pour couper instantanément le circuit, garantissant votre sécurité électrique au quotidien.

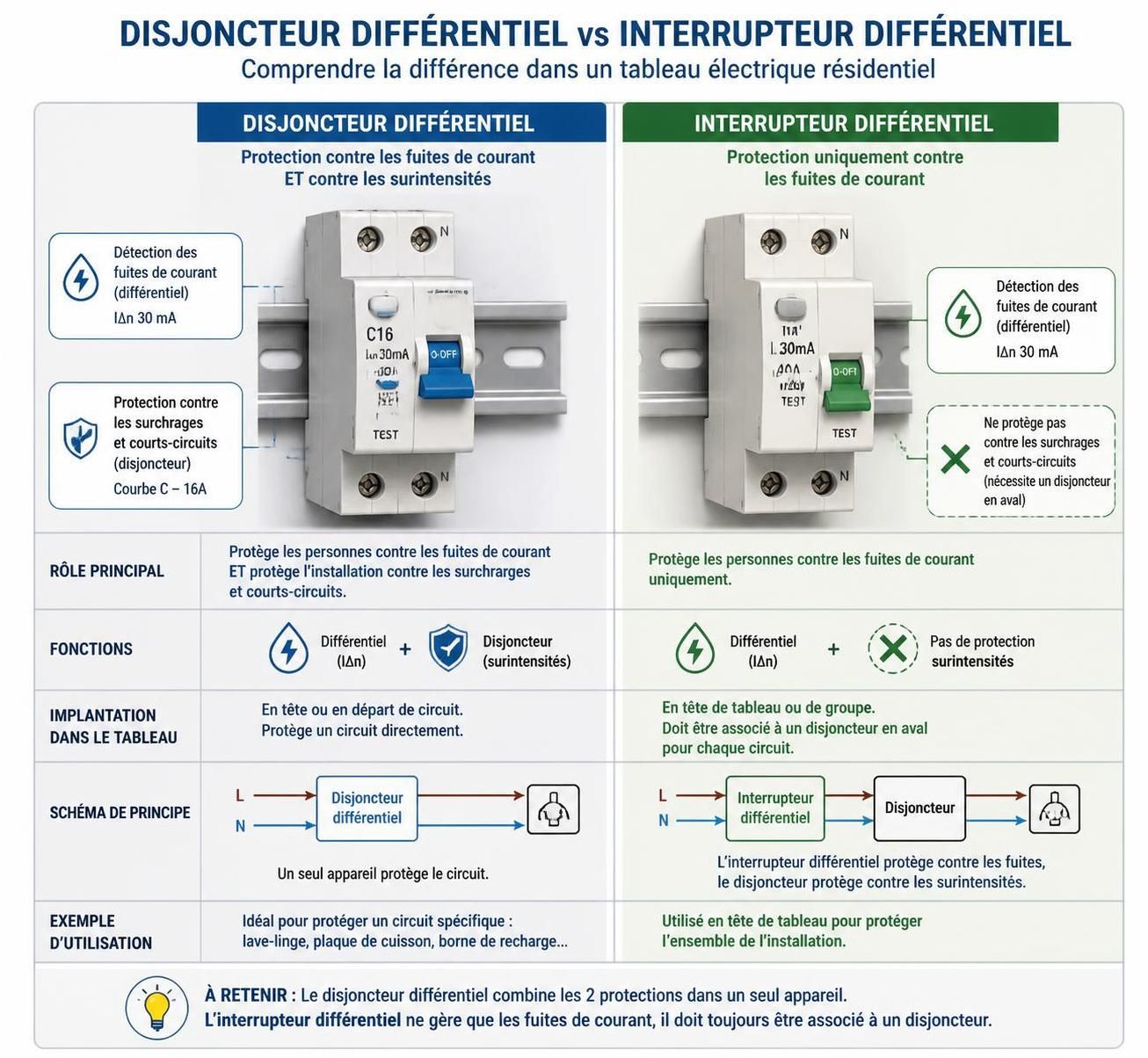

Disjoncteur différentiel vs interrupteur différentiel : caractéristiques et différences clés

Nombreux sont ceux qui confondent le disjoncteur différentiel et l’interrupteur différentiel. Pourtant, ces deux dispositifs ont des fonctions bien distinctes, même si tous deux participent activement à la prévention des risques électriques.

L’interrupteur différentiel, strictement dédié à la protection contre les fuites de courant, détecte et coupe le courant dès qu’un courant différentiel ou fuite est repéré. Cependant, il ne dispose pas de protection contre les surintensités ou les courts-circuits. Son rôle se limite à sécuriser les personnes en cas de contact accidentel avec une partie sous tension.

Le disjoncteur différentiel, quant à lui, combine deux fonctions majeures :

• Protection différentielle : il réagit aux fuites de courant et assure la coupure rapide pour éviter les électrocutions.
• Protection magnétothermique : il protège également les circuits électriques contre les surcharges et courts-circuits, préservant ainsi l’intégrité de l’installation et des équipements branchés.

Le disjoncteur différentiel joue donc un double rôle, ce qui en fait un élément indispensable dans les tableaux électriques, notamment dans les installations modernes soumises aux exigences strictes des normes électriques actuelles.

Prenons un exemple concret : si un sèche-linge présente une fuite électrique due à un défaut d’isolement, avec un interrupteur différentiel seul, la coupure aura lieu mais la protection contre les surcharges ne sera pas assurée. Avec un disjoncteur différentiel, les deux types d’incidents seront gérés par le même appareil, ce qui simplifie la maintenance et renforce la sécurité globale.

Pour une analyse complète des différences et fonctions clés, vous pouvez consulter le guide détaillé sur M Électricité, qui offre un éclairage technique et accessible sur ces deux dispositifs.

Choisir et installer un disjoncteur différentiel adapté : conseils pratiques pour optimiser la sécurité

Le choix d’un disjoncteur différentiel ne se limite pas au simple fait de cocher un modèle sur une liste. Il dépend en fait de plusieurs critères essentiels liés à votre installation électrique, qui influencent directement la prévention des accidents électriques :

1. Le calibre du disjoncteur. Ce chiffre, exprimé en ampères, correspond à l’intensité maximale que le disjoncteur peut supporter sans déclenchement intempestif. En habitat, les calibres les plus usuels sont 16A, 20A ou 32A selon la puissance des équipements.
2. La sensibilité électrique (généralement 30 mA), qui détermine le seuil de déclenchement en cas de fuite. Pour certaines zones de la maison ou équipements spécifiques, on peut opter pour une sensibilité plus faible (10 mA) pour une protection renforcée.
3. Le type de courant à protéger. Un différentiel de type AC suffit pour les circuits traditionnels, alors que pour des machines produisant du courant continu (plaques à induction, bornes de recharge), un type A ou F est nécessaire.
4. La compatibilité avec la norme NF C 15-100. Celle-ci impose un nombre minimum et une répartition précise des différentiels dans le tableau électrique, afin d’éviter qu’une panne n’entraîne une coupure générale.

Une installation bien pensée garantit que chaque circuit est correctement protégé, tout en maintenant un fonctionnement fluide de l’ensemble. Par exemple, il est recommandé d’installer un disjoncteur différentiel dédié sur les circuits « humides » tels que la cuisine ou la salle de bain où le risque de contact accidentel avec l’eau amplifie le danger.

Pour réaliser une installation conforme et sécurisée, il est toujours recommandé de faire appel à un électricien professionnel, qui vous aidera à choisir le dispositif adapté à votre besoin et installer votre tableau électrique conformément aux réglementations actuelles. Vous pouvez trouver des conseils détaillés et des schémas de montage sur le site M Électricité.

Un autre point essentiel est l’entretien régulier : vérifier le déclenchement à l’aide du bouton test, et faire contrôler l’installation par un professionnel pour prévenir toute défaillance avant qu’elle ne cause un accident.

Cette vidéo présente un tutoriel clair sur les règles d’implantation d’un disjoncteur différentiel dans un tableau électrique, les critères à respecter pour garantir la sécurité électrique et comment procéder au test de déclenchement.

Les erreurs fréquentes à éviter pour une protection efficace avec un disjoncteur différentiel

Malgré son importance, certains utilisateurs ou installateurs négligent certains points qui peuvent compromettre la fonction de protection du disjoncteur différentiel. Ces erreurs peuvent se révéler dangereuses, voire fatales :

• Installer un disjoncteur différentiel avec une sensibilité inadaptée. Choisir un seuil trop élevé (supérieur à 30 mA) réduit drastiquement la capacité à détecter une fuite dangereuse pour l’humain.
• Absence d’entretien régulier. Le bouton test intégré doit être actionné périodiquement pour vérifier la bonne détection, une étape souvent oubliée.
• Ne pas respecter les normes et recommandations d’installation comme la bonne section de câble, la qualité de la prise de terre ou le positionnement dans le tableau électrique selon la norme NF C 15-100.
• Confondre disjoncteur différentiel et disjoncteur simple. Sans distinction, cela peut entraîner une protection insuffisante contre les risques d’électrisation.
• Brancher des appareils sensibles sans différentiel adapté. Certains équipements, comme les pompes à chaleur ou les bornes de recharge pour véhicule électrique, nécessitent un disjoncteur différentiel de type F ou A, faute de quoi des déclenchements intempestifs ou l’absence de protection peuvent survenir.

En suivant ces règles, vous garantissez un environnement sûr et conforme. De plus, en cas de problème, un disjoncteur différentiel correctement installé vous permettra de limiter les dommages matériels et de réduire considérablement le risque d’accident.

Pour approfondir ces points importants sur les erreurs à éviter et mieux comprendre l’importance du disjoncteur différentiel dans votre tableau électrique, vous pouvez consulter la page dédiée sur Electricité Guide.
