Comment installer un tableau électrique dans une maison facilement

Les fondations essentielles pour installer un tableau électrique en toute sécurité

Dans le contexte d’une maison individuelle, le tableau électrique est la colonne vertébrale de l’installation électrique. Il centralise et distribue l’électricité vers les différents circuits, assurant la protection des équipements et des occupants grâce à ses dispositifs de sécurité. Installer un tableau électrique soi-même nécessite une bonne compréhension de son rôle, des normes applicables, et des équipements indispensables pour la réalisation.

L’importance d’un tableau électrique fiable ne saurait être sous-estimée : il protège la maison contre les risques d’incendie liés aux surcharges et courts-circuits tout en facilitant l’usage sécurisé des appareils électriques et la gestion de la domotique. Une installation bien pensée offre une maintenance simplifiée et minimise les coûts liés aux interventions futures. Pour garantir cette fiabilité, votre installation doit impérativement suivre la norme NF C 15-100, qui dicte les règles techniques et sécuritaires des installations électriques domestiques.

Le premier point à considérer est donc le choix de l’emplacement du tableau. Celui-ci doit être placé dans la Gaine Technique du Logement (GTL), un espace dédié permettant le regroupement ordonné des câbles réseaux, électriques et parfois domotiques. La GTL assure un accès facile pour les interventions lors de pannes ou d’extensions de l’installation. En outre, le tableau ne doit jamais être situé dans un environnement humide ou trop chaud, ces conditions pouvant rapidement dégrader les composants et compromettre la sécurité électrique générale.

Un espace accessible et dégagé, à une hauteur raisonnable, facilite les vérifications régulières ainsi que les manipulations lors des coupures ou remplacements de disjoncteurs. Il est judicieux de prévoir suffisamment de place autour pour permettre l’évolution de l’installation, notamment si vous souhaitez intégrer des systèmes liés à la domotique, très en vogue depuis 2024 pour automatiser l’éclairage, le chauffage ou la sécurité.

Avant de démarrer, un inventaire précis des outils nécessaires est essentiel : tournevis isolants, perceuse adaptée, pince à dénuder de qualité, ainsi que des gants isolants et lunettes de protection pour minimiser les risques physiques. Le choix des composants est tout aussi capital : optez pour un tableau électrique adapté à la taille et aux besoins futurs de la maison, comprenant un nombre de rangées suffisant pour accueillir tous les disjoncteurs indispensables à chaque circuit (prises, éclairage, chauffage, électroménager). Leur dimensionnement doit être cohérent avec la puissance souscrite auprès du fournisseur d’électricité.

La réussite de votre projet dépendra aussi de la clarté de votre schéma de câblage. Ce dernier, établi en amont, permet de visualiser la répartition des lignes et éviter toute erreur de branchement. Pour approfondir cette étape, vous pouvez consulter ce guide complet sur la compréhension du schéma d’un tableau électrique.

Les étapes pratiques pour une fixation et un câblage efficaces du tableau électrique

L’installation proprement dite commence par la fixation du tableau. Le support doit être parfaitement stable et de niveau, fixé au mur au moyen de chevilles adaptées au type de surface (béton, placoplâtre, brique). Ne jamais négliger cette étape : un tableau mal fixé peut entraîner la déconnexion des câbles ou des dommages à long terme sur l’installation.

Une fois fixé, le ministage de la préparation de câbles peut débuter. Pour bien poser les câbles, il est important de respecter le cheminement conseillé dans le plan, en veillant à ne pas croiser fils de phase, neutre et terre de manière désordonnée, afin de limiter les interférences électriques et faciliter la maintenance. Le respect des couleurs standard (rouge, noir ou marron pour la phase, bleu pour le neutre et vert/jaune pour la terre) est indispensable.

Les disjoncteurs sont ensuite insérés dans le tableau, avec leur affectation précise correspondante à chaque circuit. Par exemple, un disjoncteur spécifique protégera les prises de la cuisine, tandis qu’un autre sera dédié à l’éclairage. Il est primordial que chaque disjoncteur soit adapté à la puissance et à l’usage du circuit qu’il protège pour garantir sécurité et durabilité.

Au moment de brancher les fils sur les bornes des disjoncteurs, il faut s’assurer que toutes les connexions sont solides et bien serrées. Un branchement fragile génère des échauffements et risque de provoquer un court-circuit. N’hésitez pas à utiliser un tournevis adapté et un testeur de continuité pour vérifier la bonne réalisation du raccordement.

Voici la liste des équipements et étapes à respecter scrupuleusement durant le câblage :

• Couper l’alimentation générale au niveau du disjoncteur principal;
• Identifier précisément chaque circuit à raccorder;
• Utiliser un schéma propre et compréhensible tout au long de l’opération;
• Insérer les disjoncteurs selon la capacité électrique des circuits;
• Brancher correctement phase, neutre et terre;
• Vérifier la cohérence des branchements avant de refermer le tableau.

Pour voir plus en détail les étapes de cette phase délicate, nous vous recommandons ce guide pratique pour installer un tableau électrique, très clair et illustré.

Les normes électriques à respecter impérativement pour garantir la sécurité dans votre maison

La norme NF C 15-100 est la référence dans le domaine de l’électricité pour les logements particuliers. Elle fixe les exigences à respecter en matière d’installation électrique, assurant une protection maximale contre les risques liés à l’électricité.

Parmi les points importants, on trouve :

• L’implantation du tableau dans la GTL assurant un accès simple et sécurisé;
• La répartition des circuits et leur protection par des disjoncteurs adaptés à leur usage et intensité;
• Le respect des distances de sécurité et de la hauteur d’installation du tableau (entre 0,9 m et 1,8 m);
• La mise en place de dispositifs différentiels pour protéger les usagers des fuites de courant;
• Le diagnostic électrique obligatoire pour les installations rénovées, garantissant la conformité avant toute mise en service.

Le contrôle par Consuel est une étape indispensable après travaux. Cette autorité délivre un certificat de conformité après vérification rigoureuse en conformité avec les standards de 2026. Sans cette validation, votre installation ne peut pas être raccordée légalement au réseau électrique. Le Consuel vérifie notamment la qualité du câblage, la fixation du tableau, la présence et la mise en place des disjoncteurs et dispositifs de protection différentielle.

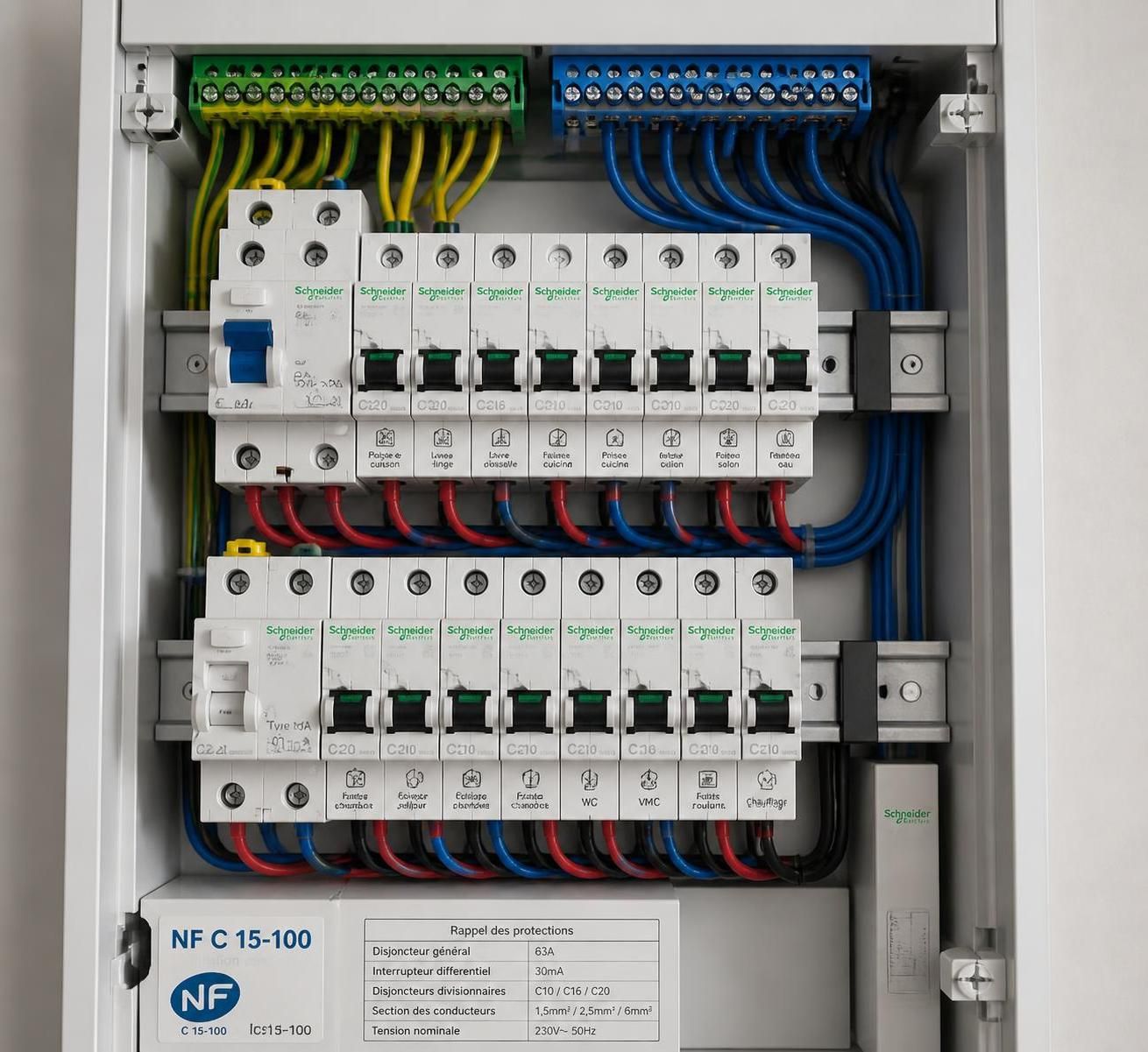

Voici un tableau qui récapitule les exigences principales à respecter en terme de protections des circuits selon la norme :

Type de circuit	Disjoncteur requis	Intensité maximale	Protection différentielle
Éclairage	Disjoncteur 10 A	10 A	30 mA différentiel requis
Prises de courant générales	Disjoncteur 16 A	16 A	30 mA différentiel requis
Prises spécifiques (lave-linge, plaques)	Disjoncteur 20-32 A	20-32 A	30 mA différentiel requis
Chauffage électrique	Disjoncteur 20-32 A	20-32 A	30 mA différentiel requis

Les disjoncteurs doivent être calibrés précisément en fonction des besoins réels pour éviter les déclenchements intempestifs ou au contraire, l’absence de protection en cas d’incident électrique. Vous trouverez une explication détaillée des normes à respecter dans ce guide spécialisé sur l’installation d’un tableau électrique.

Les conseils pratiques pour un raccordement réussi et durable du tableau électrique

Au-delà de la simple pose, des précautions spécifiques garantissent la pérennité de votre tableau électrique et la sécurité des occupants. Un tableau électrique correctement installé permet non seulement une meilleure gestion de l’énergie, mais aussi une maintenance plus aisée. Voici quelques points à garder en mémoire :

• Ne jamais négliger la phase de test : après installation, contrôlez chaque circuit avec un multimètre pour vérifier les continuités, l’absence de court-circuit et le bon fonctionnement des disjoncteurs.
• Utiliser des goulottes et attaches gaine : elles protègent les câbles et évitent leur dispersion désordonnée, limitent les risques d’endommagement physico-chimique, tout en favorisant une installation propre et professionnelle.
• Effectuer un marquage clair : chaque circuit, disjoncteur et fil doit être identifié avec un marquage lisible. Cela facilitera les interventions ultérieures et donnera une lisibilité parfaite à l’ensemble de l’installation.
• Prévoir des marges pour la domotique : si vous envisagez d’intégrer des solutions connectées (gestion à distance des éclairages, alarmes, automatisation des volets), anticipez de la place et la disposition des équipements.
• S’assurer d’une ventilation adéquate : certains tableaux peuvent chauffer en cas d’utilisation intensive, surtout si des modules domotiques ajoutent des sources de chaleur. Veillez à ce que l’installation soit dans un local aéré.

L’image du métier d’électricien se limite souvent à la phase de pose, mais la planification et la réflexion avant installation sont clés pour éviter les interventions coûteuses par la suite. Faire appel à un professionnel ne signifie pas forcément déléguer entièrement, il peut aussi accompagner et valider votre travail dans le respect des normes. Ce conseil est d’autant plus important si vous n’êtes pas totalement sûr de vos compétences ou pour obtenir un certificat de conformité.

Pour en savoir plus sur les bonnes pratiques de raccordement, consultez ce site qui détaille parfaitement les étapes à suivre pour une installation sans faille : installation et raccordement d’un tableau électrique.

Préparer la rénovation ou l’extension de votre tableau électrique : aspects pratiques et erreurs à éviter

Rénover ou étendre son tableau électrique est souvent un défi, surtout dans les maisons anciennes équipées de tableaux vétustes. Les signes révélateurs d’une vétusté sont nombreux : déclenchements fréquents des disjoncteurs, surchauffes, circuits surchargés, absence de dispositifs différentiels adaptés, voire des matériaux obsolètes ne respectant plus les normes actuelles.

Avant de démarrer une rénovation, une étape fondamentale consiste à établir un diagnostic complet de votre équipement actuel. Ce diagnostic inclut le contrôle de l’état des câbles, la capacité du tableau, la pertinence du nombre de modules et une vérification des mises à la terre.

Les erreurs fréquentes à éviter lors d’une rénovation :

• Ne pas sous-estimer la puissance requise; une installation modifiée doit toujours anticiper les besoins futurs, qu’ils concernent la domotique ou l’ajout d’appareils électroménagers puissants.
• Ne pas mélanger matériel ancien et neuf; combiner des composants de générations différentes peut entraîner des dysfonctionnements ou fausses sécurités.
• Omettre le respect scrupuleux des normes; une rénovation conforme permet d’éviter des complications lors de la revente de votre logement ou d’une inspection Consuel.
• Ignorer la vérification des connexions; s’assurer que toutes les bornes sont correctement serrées limite les risques de surchauffe.

Un cas fréquent concerne la mise en place d’un tableau divisionnaire pour étendre la capacité de l’installation existante. Ce dernier, dédié à une partie spécifique de la maison (par exemple un garage ou une extension), doit être raccordé au tableau principal via un disjoncteur dédié. Il respecte les mêmes normes de sécurité et facilite la gestion des circuits additionnels.

Pour approfondir ce sujet délicat, ce guide sur l’installation et la rénovation de tableau électrique vous propose une démarche claire et adaptée aux débutants avertis.
