Comment réaliser un schéma électrique maison simple et efficace

Comprendre l’importance d’un schéma électrique pour une maison sécurisée et conforme

Le schéma électrique d’une maison représente le plan organisé et graphique de l’ensemble de votre installation électrique. Contrairement à une simple visualisation du tableau ou des prises visibles, il s’agit d’une carte détaillée qui localise chaque disjoncteur, chaque prise électrique, chaque point d’éclairage, ainsi que leur câblage et protections.

Pour un particulier qui souhaite entreprendre des travaux d’électricité — qu’il s’agisse d’une rénovation ou d’une nouvelle construction — réaliser un schéma clair est indispensable. Ce document est non seulement exigé par la norme NF C 15-100, mais il facilite aussi toute intervention future, qu’elle concerne un dépannage, un ajout de circuit ou un diagnostic lié à la sécurité électrique.

Un propriétaire sans schéma actuel se retrouve fréquemment perdu face à son tableau électrique quand survient la moindre panne. Sans indication, repérer d’où part chaque circuit devient un casse-tête, parfois dangereux, si l’on ne connaît pas précisément les liaisons. Avec un bon schéma, un électricien peut identifier en quelques minutes que la prise du salon est alimentée par un disjoncteur 16 A sur la seconde rangée du tableau, par exemple. Cela réduit considérablement le risque d’erreur ou de mise hors tension involontaire.

Mieux encore, pour une maison neuve ou une rénovation complète, le dossier remis au service CONSUEL pour obtenir le raccordement au réseau Enedis doit absolument contenir un schéma unifilaire à jour et conforme à la réglementation. Sans lui, la mise en service est impossible, ce qui peut retarder votre projet de plusieurs semaines.

Il existe plusieurs types de schémas électriques, chacun répondant à une fonction particulière : le schéma unifilaire, multifilaire, architectural et de principe. Chacun a son niveau de détail et sa lisibilité selon l’usage. Comprendre les spécificités vous permettra de choisir celui qui convient le mieux à votre projet et à vos compétences de bricolage.

Pour approfondir, vous pouvez consulter un guide complet pour réaliser un schéma électrique maison conforme.

Les différents types de schémas électriques et leur rôle dans une installation domestique

Connaître les types de schémas vous aidera à adopter celui qui correspond à votre projet. Voici les quatre variantes régulièrement utilisées en résidentiel, que vous soyez bricoleur ou électricien :

• Schéma unifilaire : Ce schéma est la base incontournable. Il présente, de façon simplifiée, l’ensemble des circuits de votre tableau électrique avec un seul trait par conducteur, même lorsqu’il est plusieurs fils ensemble. Cette représentation synthétique facilite la lecture et la vérification de conformité avec la norme.
• Schéma multifilaire : Plus détaillé, ce plan montre chaque conducteur (phase, neutre, terre) individuellement, avec leur cheminement exact. Il est particulièrement utile pour câbler des circuits complexes comme un va-et-vient ou des télérupteurs mais demande un minimum de connaissances électriques.
• Schéma architectural (plan d’implantation) : Ce document représente l’implantation physique des équipements dans les pièces de la maison — prises, interrupteurs, luminaires, et passages des gaines. Essentiel pour le tirage des câbles sur chantier et pour toute intervention ultérieure qui requiert de savoir où se trouve chaque élément.
• Schéma de principe (schéma développé) : Ce type montre comment un circuit fonctionne, indépendamment de son emplacement, en détaillant les connexions et interactions des composants. Plutôt réservé aux diagnostics techniques, il est très utile en cas de dysfonctionnement mais à réserver aux professionnels.

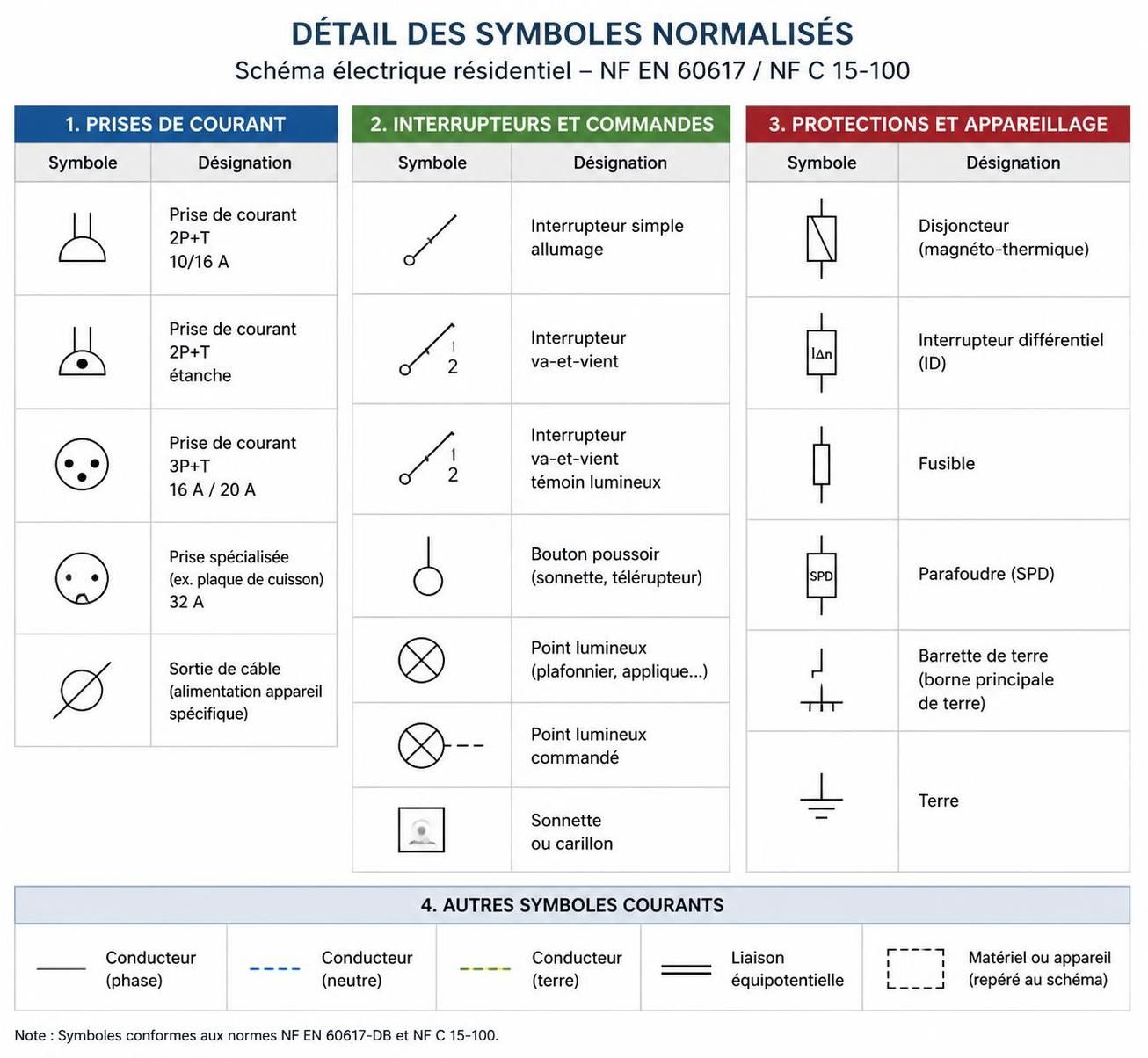

Détailler ses plans avec les bons symboles est aussi une étape clé. Par exemple, les prises 2P+T s’indiquent par un cercle simple, les points lumineux par un cercle avec une croix à l’intérieur, et les disjoncteurs par un rectangle barré. Il faut aussi respecter la codification des couleurs : bleu pour le neutre, rouge ou marron pour la phase et vert-jaune rayé pour la terre.

Pour aller plus loin dans la lecture détaillée des schémas, une excellente ressource est disponible pour apprendre à lire et comprendre un schéma électrique maison.

Planifier votre installation : circuits, protections et choix des calibres des disjoncteurs

L’une des étapes les plus délicates dans la réalisation d’un plan électrique consiste à bien dimensionner vos circuits et à sélectionner leurs protections.

Chaque type d’usage dans la maison a ses exigences particulières selon la norme NF C 15-100 : prise, éclairage, gros électroménager, chauffage ou pilotage des volets roulants. Il faut aussi penser à la répartition des circuits sur les interrupteurs différentiels pour assurer une continuité de service optimale et la sécurité personnelle.

Circuit	Calibre disjoncteur	Section câble	Nombre maximum de points alimentés
Éclairage	10 A ou 16 A	1,5 mm²	8 points lumineux
Prises de courant (standard)	16 A	2,5 mm²	8 prises
Prises de courant (option 20 A)	20 A	2,5 mm²	12 prises
Lave-linge	20 A	2,5 mm²	1 prise dédiée
Four, plaques cuisson	32 A	6 mm²	1 prise dédiée
Volets roulants	16 A	1,5 mm²	Groupé

Une règle importante est de ne jamais protéger un câble 1,5 mm² par un disjoncteur supérieur à 16 A pour éviter tout risque d’incendie lié à une surcharge. Ce respect des sections câbles/calibres est contrôlé lors du passage du CONSUEL, qui bloque les installations non conformes.

Les interrupteurs différentiels 30 mA sont également indispensables : ils protègent les personnes contre les risques d’électrocution. On en trouve généralement au moins deux par tableau, répartissant la charge en dessous de 8 disjoncteurs divisionnaires chacun, selon la recommandation UTE C 15-900. Le type A est réservé aux circuits avec électronique et le type AC pour les circuits résistifs.

En résumé, une bonne planification électrique influence directement la sécurité électrique, la facilité d’entretien et la pérennité de votre installation.

Les étapes détaillées pour réaliser un schéma électrique maison simple et efficace

Réaliser son schéma électrique soi-même peut sembler complexe, pourtant en respectant une méthode rigoureuse, c’est accessible à de nombreux bricoleurs attentifs à la sécurité.

1. Inventoriez tous les équipements électriques pièce par pièce : prises, points d’éclairage, appareils fixes (chauffage, électroménager).
2. Répartissez les équipements en circuits selon leur usage : lumière, prises standards, circuits spécialisés. Respectez le nombre de points maxi par circuit.
3. Définissez le nombre de disjoncteurs divisionnaires : chaque circuit en nécessite un, à répartir sur les rangées différentielles.
4. Choisissez le calibre du disjoncteur principal : il dépend de la puissance souscrite chez Enedis (souvent 6, 9 ou 12 kVA).

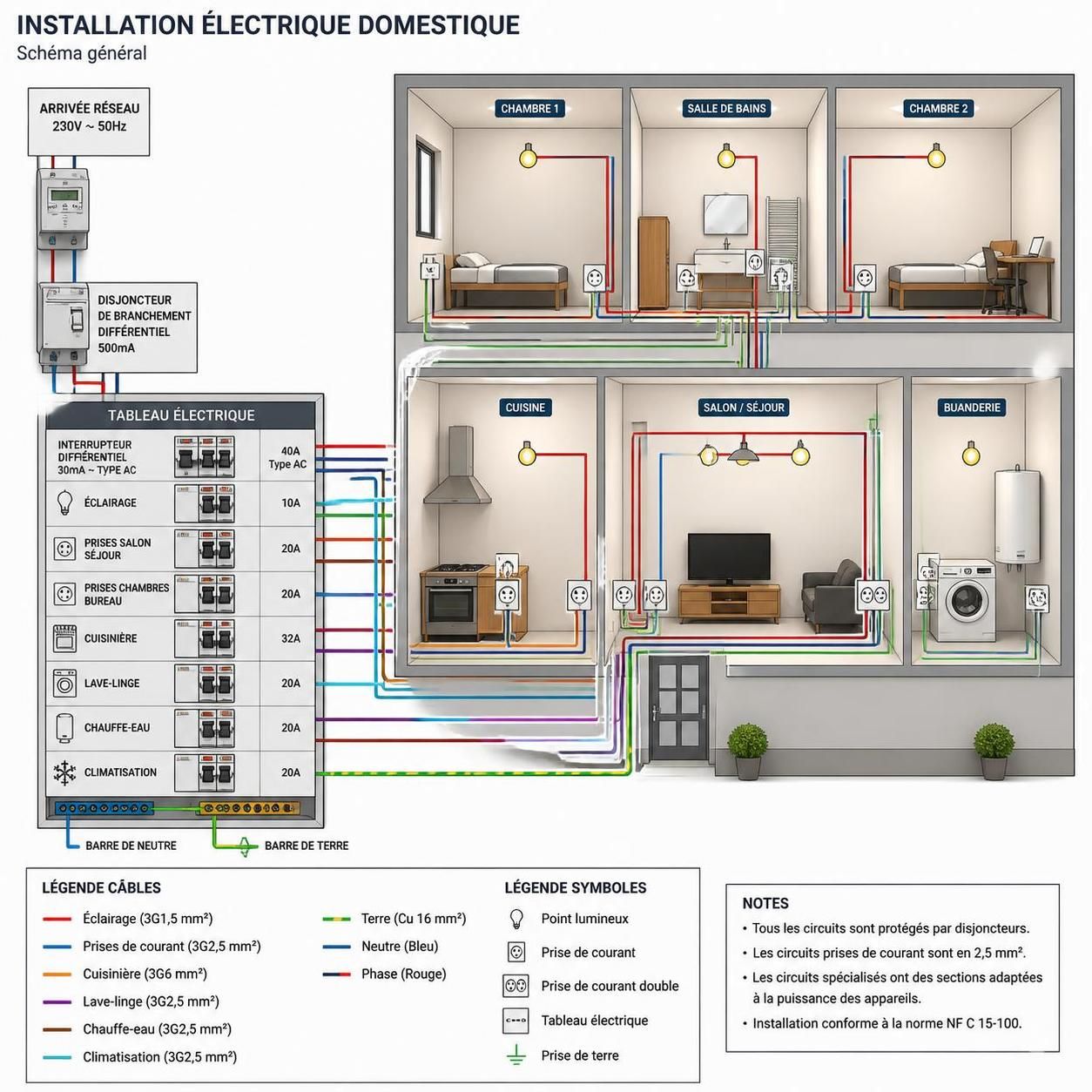

5. Tracez votre schéma unifilaire : déployez les circuits depuis le disjoncteur principal vers le tableau et chaque charge.
6. Reportez les équipements sur un plan architectural : indiquez précisément leur emplacement pour faciliter le tirage des câbles et prévenir toute erreur future.
7. Calculez ou vérifiez les sections de câble et les longueurs : pour éviter toute chute de tension excessive, surtout sur les circuits puissants.

Après cette préparation, vous aurez un document structuré et professionnel, prêt à être validé par un électricien ou remis au CONSUEL. C’est une étape précieuse qui évite le stress et les reprises sur chantier.

Pour simplifier le travail de dessin, plusieurs logiciels existent. Le logiciel libre QElectroTech est parfait pour un bon compromis : gratuit, intégré avec la bibliothèque CEI 60617 des symboles électriques et export PDF compatible avec les exigences du CONSUEL.

Des outils en ligne comme ArchiFacile permettent aussi de réaliser un plan architectural électrique accessible pour les débutants.

Les points à surveiller lors du câblage et les exigences indispensables pour le contrôle CONSUEL

Un schéma électrique ne vaut que si l’exécution suit rigoureusement les plans et les règles. Le passage des câbles dans les gaines, la qualité du matériel et le respect des sections sont des étapes clés.

Voici ce qu’il faut garder en tête :

• Le câble de branchement au compteur Linky : posé par Enedis, sa section varie selon la puissance souscrite (10 mm² pour 6 kVA, 16 mm² pour 9 kVA, 25 mm² pour 12 kVA). Ce câble n’apparaît pas sur votre schéma unifilaire, car il fait partie de la concession.
• Les gaines ICTA : adaptées selon les circuits — 16 mm pour 1,5 mm² (éclairage), 20 mm pour 2,5 mm² (prises). Il est interdit de mélanger différents circuits dans une même gaine, sauf avec protection renforcée.
• Les méthodes de pose : encastrement en saignées, passage en faux plafond, ou plinthes électriques pour la rénovation.
• Respect strict des volumes de sécurité dans la salle de bain : IPX4 minimum demandé quand un matériel est proche d’un point d’eau.
• Le dossier CONSUEL : contient le schéma unifilaire complet, le plan d’installation électrique côté, les notes de calcul avec sections et calibres. Sans ces documents, la déclaration ne peut aboutir.
• Éléments indispensables à figurer sur le schéma pour éviter les retards CONSUEL :

Informations requises	Description
Identification du tableau	Adresse du logement, puissance souscrite en kVA
Calibrage des disjoncteurs	Valeurs précises pour chaque protection
Sections des câbles	Associées à chaque circuit
Type d’interrupteur différentiel	Type A ou AC spécifié
Nombre de points alimentés	Indiqué pour chaque circuit
Mise à la terre	Présence et conformité certifiées

Cette rigueur indispensable garantit non seulement l’obtention du certificat de conformité, mais elle protège aussi durablement votre famille et votre patrimoine. Pour tout professionnel compétent, le respect de ces protocoles est non négociable.

Si vous souhaitez approfondir la notion d’interrupteur différentiel et son utilité capitale, vous trouverez un éclairage précis dans cet article consacré au disjoncteur différentiel et sa sécurité.
