Comprendre le fonctionnement d’un tableau électrique ancien

Fonctionnement d’un tableau électrique ancien à fusibles : principes et rôle essentiel

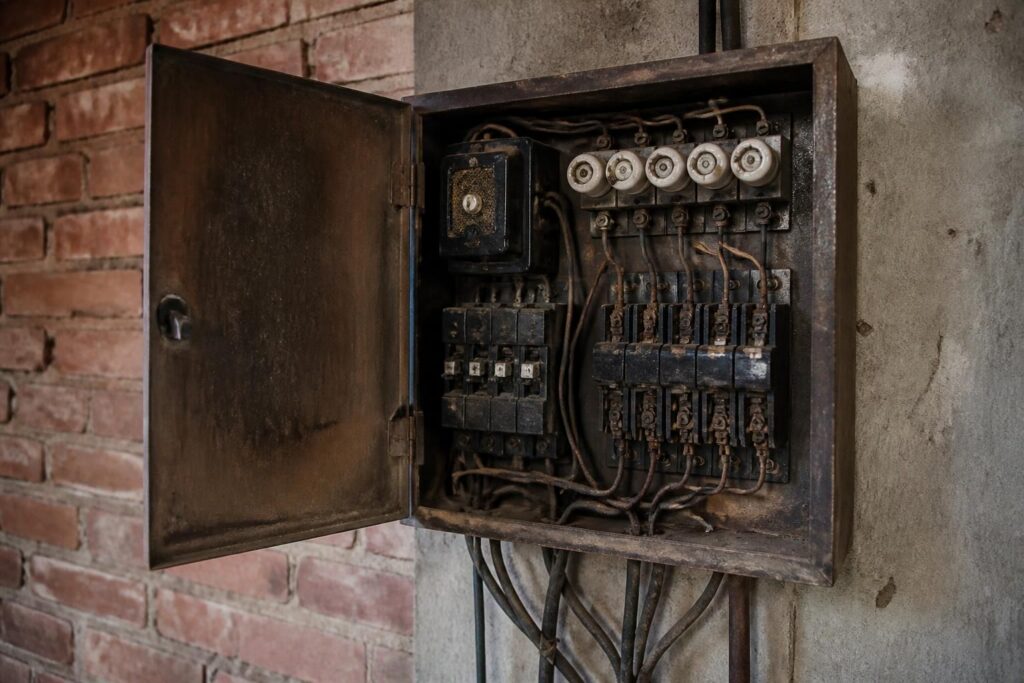

Dans les logements anciens, le tableau électrique s’apparente souvent à une boîte à mystères, surtout lorsqu’il est équipé de fusibles au lieu des disjoncteurs modernes. Comprendre son fonctionnement permet de mieux appréhender les enjeux de sécurité et d’entretien liés à ces équipements. Le tableau électrique ancien a pour fonction principale de protéger les circuits électriques de toute surintensité ou court-circuit qui pourrait endommager les appareils ou provoquer un incendie.

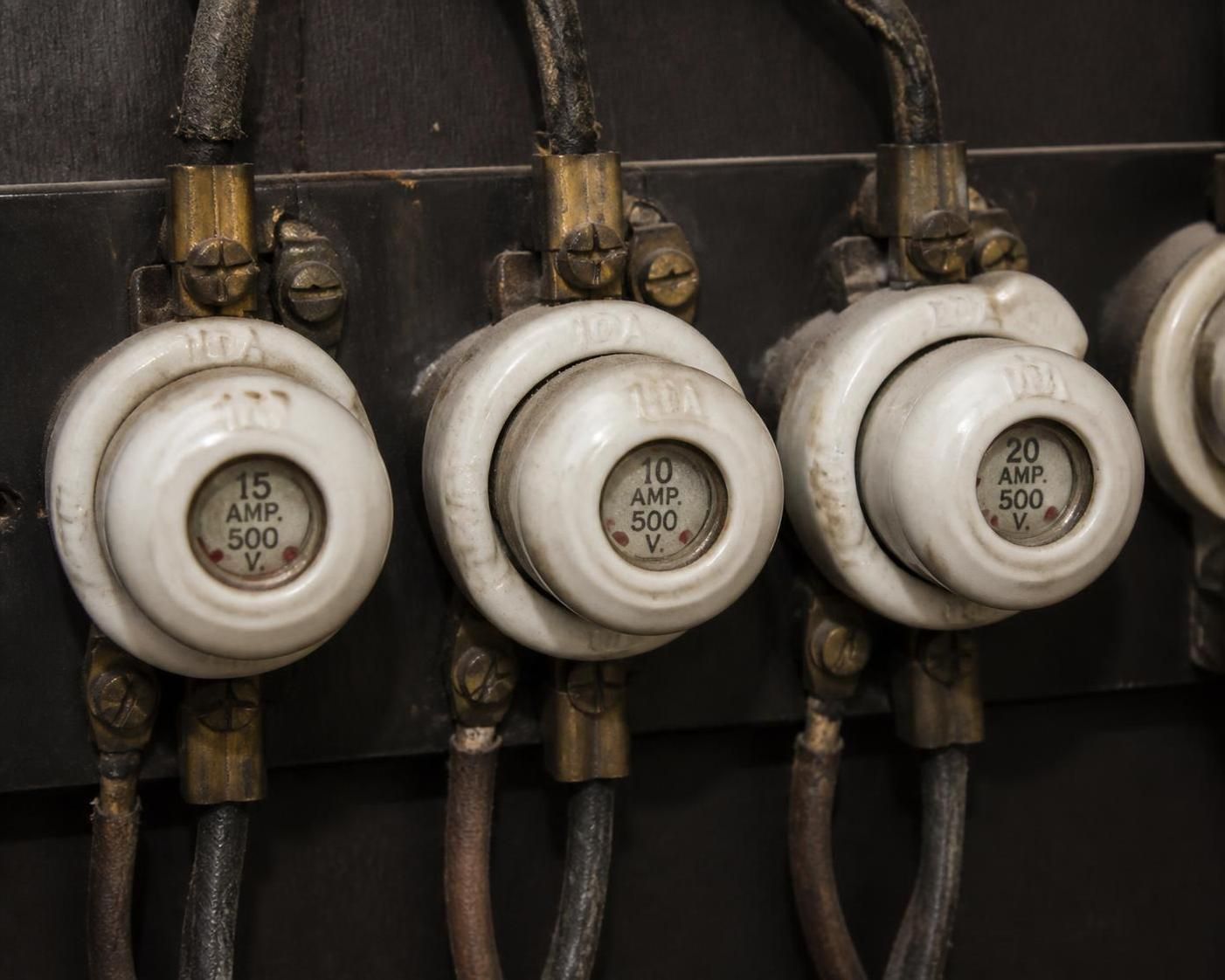

Au cœur de ce dispositif, on trouve les fusibles, des composants fragiles mais ingénieux. Ils sont composés d’un filament métallique fin, enfermé dans une cartouche en verre ou un porte-fusible en porcelaine, selon les modèles anciens. Ce filament fond quand le courant dépasse un seuil critique, coupant ainsi le circuit électrique et stoppant immédiatement le passage de l’électricité. Cette réaction limite les risques pour l’installation électrique de la maison.

Cependant, cette solution, bien que fonctionnelle à son époque, comporte des contraintes. Ainsi, une fois un fusible fondu, il nécessite un remplacement manuel, exposant parfois les occupants à des manipulations hasardeuses, surtout sans coupure préalable de l’alimentation. On voit ici une différence notable avec les disjoncteurs modernes, qui se réenclenchent facilement. Le maniement du tableau ancien demande donc une attention particulière, et une bonne compréhension des circuits qu’il protège.

Par ailleurs, le câblage des anciens tableaux électriques peut ne pas répondre aux normes actuelles et présenter des sections de fils inadaptées, ce qui accentue la nécessité d’un diagnostic approfondi pour éviter tout danger. Les installations anciennes ne disposent souvent pas non plus de dispositifs de mise à la terre généralisée ou d’interrupteurs différentiels, éléments-clés assurant une meilleure sécurité électrique aujourd’hui.

Pour mieux comprendre l’organisation d’un tableau à fusibles, observons ses principales composantes :

• Le porte-fusible : au cœur de la protection, il maintient le fusible en place tout en assurant la conduction électrique.
• Les cartouches fusibles : qui contiennent le filament responsable de la coupure en cas de surcharge.
• La ligne générale : elle alimente tous les circuits à protéger.
• L’armoire du tableau : souvent en métal ou en bois dans les installations plus anciennes, elle abrite l’ensemble du système et nécessite une fermeture sécurisée pour éviter tout contact accidentel.

À titre d’exemple, un tableau installé dans les années 70 se caractérise souvent par des fusibles en porcelaine, peu adaptés à une consommation électrique moderne qui a significativement augmenté et diversifié ses usages. Cette conception ancienne limite donc à la fois la performance et la sécurité de l’habitation, rendant indispensable une évaluation par un électricien professionnel pour un diagnostic précis.

Comparaison pratique avec les disjoncteurs modernes

Les fusibles nécessitent un remplacement après chaque coupure, alors que les disjoncteurs existants depuis novembre 2015, selon la norme NF C 15-100, permettent un réarmement simple, rapide et sans entretien particulier. Ce dernier point est fondamental pour la gestion courante de votre circuit électrique et la tranquillité d’esprit au quotidien.

L’utilisation des disjoncteurs améliore aussi la sensibilité aux défauts, notamment via les disjoncteurs différentiels qui protègent efficacement contre les fuites de courant pouvant entraîner une électrocution. L’absence fréquente de ces protections dans les anciens tableaux avec fusibles constitue un risque non négligeable pour la sécurité des habitants.

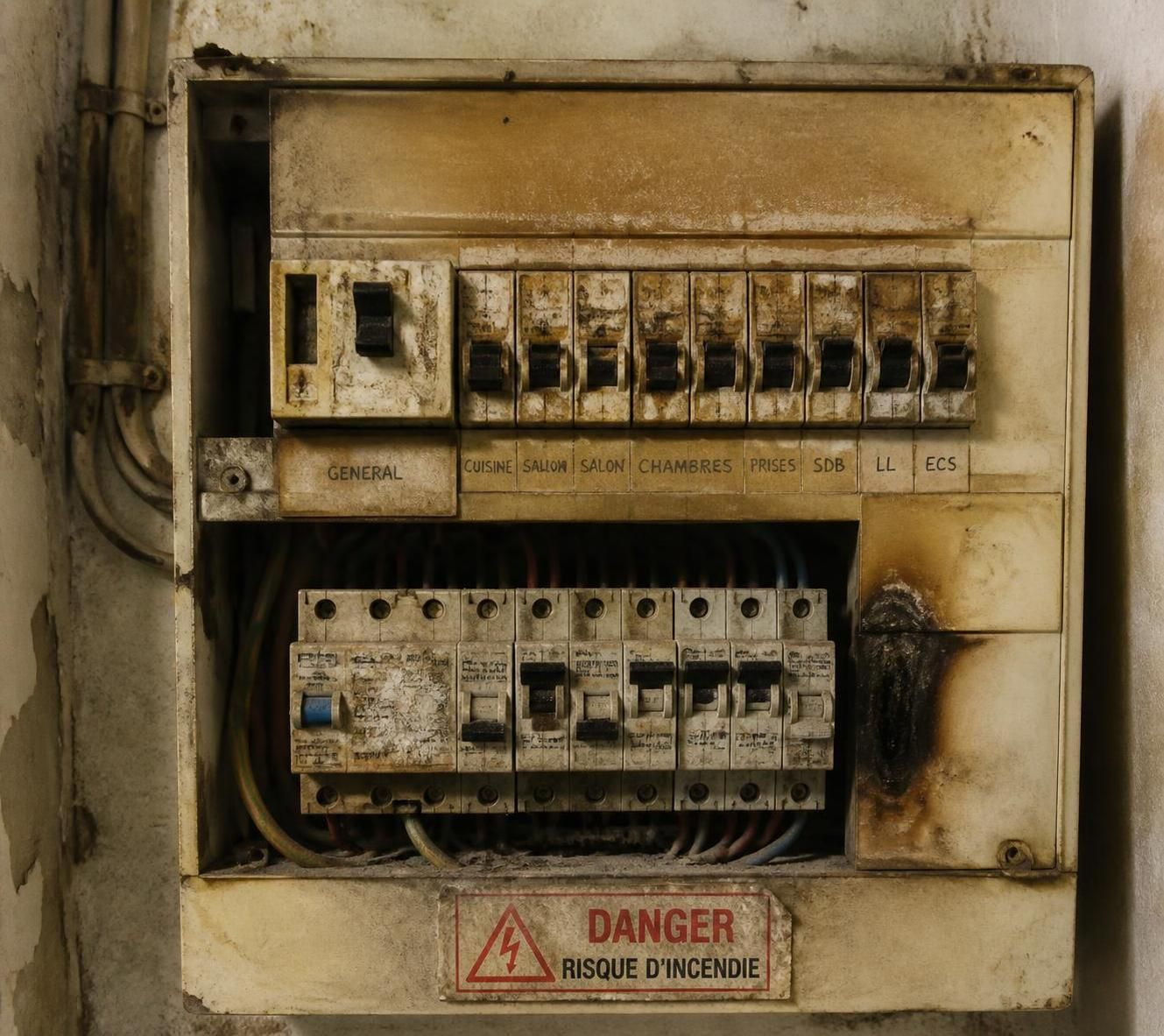

Risques et dangers liés aux tableaux électriques anciens : pourquoi la vigilance s’impose

L’ancienneté d’un tableau électrique avec fusibles implique certains dangers souvent méconnus par les occupants. Les risques majeurs liés à ces installations démodées incluent principalement l’incendie et l’électrisation. Ces risques sont favorisés par plusieurs facteurs spécifiques à ce type de tableau.

Tout d’abord, le vieillissement des composants, comme les porte-fusibles en porcelaine ou les cartouches en verre, peut entraîner des mauvaises connexions et des surchauffes localisées. En cas de surcharge prolongée, un fusible mal calibré ou un calibre inadapté ne protège plus correctement, ce qui peut provoquer un échauffement excessif des câbles et dans le pire des cas, un départ de feu. C’est une des causes fréquentes d’incendies domestiques dans les habitations équipées d’anciens tableaux.

Le câblage ancien, souvent sous-dimensionné ou endommagé, particule également aux incidents. Les fils peuvent perdre leur isolation et générer des courts-circuits invisibles à l’œil nu jusqu’à ce que le sinistre survienne. Ces défauts d’isolation sont particulièrement dangereux dans le contexte des tableaux non conformes à la norme NF C 15-100, où les dispositifs de protection sont souvent absents ou inadaptés.

Un autre risque majeur lié aux tableaux anciens est l’absence de protections différentielles. Ces composants modernes détectent les fuites de courant et coupent rapidement l’alimentation, évitant ainsi les électrisations. Un ancien tableau électrique à fusibles sans cette protection expose donc les habitants à un risque sérieux d’électrocution.

Voici une liste des risques associés aux anciens tableaux électriques :

• Risque d’incendie dû aux surchauffes et défauts de câblage.
• Absence de détection des fuites de courant, augmentant le risque d’électrocution.
• Obsolescence des composants rendant délicate toute intervention de réparation.
• Manque d’étiquetage clair, compliquant la gestion des circuits électriques.
• Possibilité de non-respect des sections minimales de câbles selon la puissance requise.

En cas de sinistre ou de contrôle par l’assurance, votre responsabilité civile pourrait être engagée si l’installation est défaillante ou non conforme. Par ailleurs, un diagnostic professionnel est impératif pour mesurer ces risques et planifier une mise aux normes efficace. Pour approfondir ce sujet, vous pouvez consulter des ressources spécialisées comme des articles dédiés aux risques des anciens tableaux.

Exemple concret de risque en habitation

Dans une maison datant des années 1950, un tableau ancien équipé de fusibles en porcelaine a provoqué un incendie suite à une surcharge sur un circuit d’éclairage. Le propriétaire témoignait avoir remplacé plusieurs fois les cartouches fondues sans s’interroger sur l’origine du problème. Une installation vétuste associée à des sections de câbles inadéquates et l’absence de mise à la terre adéquate ont finalement conduit à un échauffement des conducteurs et une combustion locale. Ce genre d’exemple souligne l’importance d’un contrôle régulier et d’une remise en conformité rapide.

Diagnostic électrique et identification des indices d’obsolescence dans un tableau ancien

Un diagnostic précis réalisé par un professionnel qualifié est l’étape incontournable pour définir l’état réel de votre tableau électrique ancien. Cette démarche va bien au-delà d’une simple inspection visuelle : elle inclut la vérification du câblage, la conformité des dispositifs de protection, ainsi que la mise à la terre de l’installation.

Le professionnel s’attachera à détecter plusieurs signes révélateurs d’obsolescence, tels que :

• La présence de fusibles en porcelaine ou cartouches en verre, véritables témoins d’une installation datée.
• Des traces de brûlure, de surchauffe ou de corrosion sur les porte-fusibles ou les connexions.
• Un câblage sous-dimensionné ou usé, parfois avec des isolations fissurées.
• L’absence ou mauvais fonctionnement des interrupteurs différentiels.
• Le défaut d’étiquetage clair des circuits dans le tableau.

Ce diagnostic permettra d’évaluer si une simple mise en sécurité est possible ou si une rénovation complète du tableau électrique est préconisée. Ce dernier cas est souvent recommandé quand le tableau est vieux, mal organisé ou ne respecte pas les normes actuelles, notamment la norme NF C 15-100 pour la rénovation.

Paramètre contrôlé	Indicateur d’obsolescence	Impact sur la sécurité
Type de fusible	Fusibles en porcelaine ou cartouche verre	Protection moins fiable, remplacement manuel nécessaire
Câblage	Fils usés, isolations abîmées, section insuffisante	Risque d’échauffement et court-circuit
Absence de différentiel	Tableau sans disjoncteur différentiel 30 mA	Risque d’électrisation élevé
Mise à la terre	Absente ou défaillante	Protection insuffisante contre les défauts
Étiquetage	Manquant ou illisible	Intervention et diagnostic difficiles

Plus encore, ce diagnostic inclut une appréciation du prix du remplacement du tableau, dont le coût moyen varie généralement entre 500 et 1500 euros selon le type de rénovation et la taille de l’installation électrique. Ces estimations comprennent souvent la main d’œuvre et les matériaux. Pour obtenir un devis précis, consulter des spécialistes reste la meilleure démarche.

Pourquoi faire appel à un professionnel ?

Le passage par un électricien certifié offre deux avantages majeurs. Premièrement, la garantie d’un diagnostic fiable pour la sécurité de votre habitation. Deuxièmement, la préparation d’un plan de mise aux normes adapté à vos besoins et à votre budget. L’intervention professionnelle est la clé pour anticiper et éviter des dépenses lourdes ultérieures ou des désagréments liés à des installations anciennes.

Remplacer un tableau à fusibles par un tableau à disjoncteurs : étapes et bonnes pratiques

Le passage d’un tableau ancien à fusibles vers un tableau moderne équipé de disjoncteurs est devenue une opération standard dans la rénovation électrique. Cette transformation améliore significativement la sécurité, la facilité d’usage et la performance des réseaux électriques domestiques.

Elle débute par une étude personnalisée, visant à déterminer les besoins précis : nombre de circuits, puissance à distribuer, présence d’équipements spécifiques ou encore intégration de dispositifs domotique. Cette préparation est essentielle pour choisir les composants adéquats et respecter la norme NF C 15-100.

Parmi les éléments-clés du remplacement, on dénombre :

• La coupure de l’alimentation générale pour garantir une intervention sans risque.
• Le démontage du tableau ancien avec extraction des fusibles et porte-fusibles.
• La remise à neuf du câblage en indiquant les sections adaptées pour la puissance actuelle.
• L’installation des disjoncteurs, avec un disjoncteur général pour l’ensemble et des disjoncteurs divisionnaires pour chaque circuit.
• La mise en place d’interrupteurs différentiels pour la protection des personnes contre l’électrisation.
• Un étiquetage clair et précis de chaque circuit, facilitant la gestion et la maintenance future.

Les professionnels conseillent souvent ce changement, non seulement pour des raisons de sécurité, mais aussi pour optimiser les consommations d’énergie et faciliter la maintenance des installations. Le prix de cette rénovation, oscillant entre 500 et 1500 euros en moyenne, justifie pleinement l’investissement au regard des bénéfices sécuritaires et fonctionnels obtenus.

Il est important de prendre des précautions, notamment :

1. Ne jamais intervenir sans couper l’alimentation électrique générale.
2. Effectuer un repérage rigoureux des circuits avant démontage.
3. Choisir des disjoncteurs certifiés conformes aux normes actuelles.
4. Respecter les règles de mise à la terre et de câblage.

Enfin, le conseil d’un artisan expérimenté est précieux pour garantir une installation durable et sécurisée. Pour plus d’informations sur les conditions et tarifs liés à ce type de travaux, consultez notre article détaillé sur le remplacement de tableau électrique.

Solutions modernes et écologiques pour la rénovation des tableaux électriques anciens

La rénovation d’un ancien tableau électrique offre une opportunité unique d’intégrer des technologies modernes pour améliorer à la fois la sécurité électrique et le confort des occupants.

Les systèmes modulaires actuels proposent des appareils aux designs soignés, adaptés à des installations compactes et esthétiques. Ils permettent d’intégrer des fonctions nouvelles, comme la gestion à distance des circuits, grâce à la domotique. Par exemple, un minuteur tableau électrique peut rendre l’alimentation d’un circuit plus intelligente en programmant son fonctionnement selon les besoins réels, favorisant ainsi des économies d’énergie notables.

Par ailleurs, le choix de composants respectueux de l’environnement, munis de fonctions de coupure automatique des consommations superflues, entre dans une logique de bâtiment durable. L’intégration de solutions comme la mise en place d’une goulotte pour tableau électrique permet aussi de protéger le câblage tout en facilitant les modifications futures.

L’esthétique prend aussi une place importante, avec des tableaux pouvant être dissimulés derrière des portes ou incorporés harmonieusement dans le décor, ce qui est particulièrement apprécié dans le cadre de la rénovation de logements anciens.

Les avantages de cette modernisation sont multiples :

• Une meilleure protection contre les risques électriques et incendies.
• Une gestion plus fine de la consommation et une réduction des factures énergétiques.
• Un confort accru via des fonctions programmables et automatisées.
• Une valorisation immobilière grâce à une installation répondant aux standards actuels.

Ce type de rénovation est l’occasion parfaite pour écouter les conseils avisés d’un artisan électricien capable de proposer du matériel adapté aux contraintes spécifiques des habitations anciennes. En maîtrisant les exigences de la norme NF C 15-100, il garantira ainsi une installation sécurisée, efficace et durable.
