Dessiner un schéma électrique gratuit : guide complet pour débutants

Comprendre les fondamentaux pour dessiner un schéma électrique gratuit

Le schéma électrique est un outil indispensable pour quiconque souhaite maîtriser l’électricité domestique ou industrielle ainsi que le câblage d’un circuit électrique. Pour un débutant, comprendre le rôle d’un schéma est le premier pas vers un apprentissage efficace. Il s’agit d’une représentation graphique claire où chaque composant électrique est symbolisé par un dessin standardisé, assurant ainsi une lecture universelle. Cela permet de visualiser rapidement le fonctionnement du circuit, quelles que soient les différences physiques réelles de position ou d’organisation des éléments.

Un schéma électrique ne doit pas être confondu avec un schéma de câblage ou une vue d’implantation. Le schéma de principe décrit uniquement les connexions entre composants, tandis que le schéma de câblage détaille la disposition réelle des fils et équipements. Quant à l’implantation, elle représente le positionnement physique des pièces sur un circuit imprimé ou une platine d’essai.

Pour apprendre à dessiner un schéma, il est crucial de retenir les symboles normalisés, notamment ceux fixés par la norme CEI 60617 en Europe, ou ANSI/IEEE aux États-Unis. Par exemple, la résistance peut être représentée par un zigzag ou un rectangle, la pile par deux traits de longueurs différentes, et la diode par un triangle pointant vers une barre.

Dans un schéma, la compréhension des connexions est aussi essentielle : un point noir à l’intersection de deux fils indique qu’ils sont électriquement reliés, alors que deux lignes se croisant sans point signifient qu’il n’y a pas de connexion entre elles. Savoir lire les valeurs inscrites à côté des symboles (résistances, capacités, tensions) ainsi que les polarités garantit un câblage correct, évitant ainsi des erreurs dangereuses.

Le sens du courant et la disposition des composants peuvent aussi varier selon le type de circuit. Dans une configuration en série, le courant traverse chaque composant successivement, et les tensions s’additionnent entre chaque élément. En parallèle, chaque branche reçoit la tension totale et les intensités se répartissent.

Pour commencer un schéma, placez la source d’alimentation sur un côté, ensuite alignez les composants en suivant le trajet du courant. Tracez les fils en ligne droite, avec des angles droits, pour une clarté maximale. Assurez-vous également de bien respecter la convention de symboles choisie pour éviter toute confusion.

Cet apprentissage initial peut paraître technique, mais la maîtrise progressive des codes et conventions ouvre les portes d’un univers passionnant. Avec les bons outils gratuits adaptés à chaque besoin, il est tout à fait possible de réaliser soi-même ses plans électriques et circuits complexes, et ainsi gagner en autonomie et sécurité dans ses interventions.

Les meilleurs logiciels gratuits pour dessiner un plan électrique en 2026

En 2026, le dessin de schéma électrique est largement facilité grâce à une offre abondante de logiciels gratuits accessibles via navigateur ou application. Ce guide débutants vous présente une sélection pratique pour répondre à toutes les attentes, qu’il s’agisse d’un simple schéma de contrôle ou d’un circuit complexe destiné à la rénovation électrique.

Parmi les solutions les plus rapides à prendre en main, l’éditeur en ligne SmartCAD se distingue. Il propose plus de 300 symboles CEI, parfaits pour les schémas de contrôle industriel et domestique, sans nécessiter d’inscription. Il gère automatiquement la numérotation des fils et permet d’exporter les projets en SVG, PNG ou PDF. Pour découvrir cette solution pratique et gratuite, vous pouvez consulter l’éditeur de schémas électriques SmartCAD accessible directement en ligne.

Pour ceux qui préfèrent une approche orientée composants réels, Scheme-It de Digi-Key offre une vaste bibliothèque intégrant le catalogue Digi-Key. Idéal pour associer références et symboles, il convient particulièrement à la conception électronique complète. Il fonctionne dans le navigateur, sans installation, avec un compte gratuit à la clé pour sauvegarder vos projets.

Un outil plus généraliste est draw.io (ou diagrams.net), apprécié pour sa simplicité. Bien qu’il ne gère pas les règles électriques ni la numérotation des fils, il permet de créer rapidement des schémas clairs aux formes électriques standards dans un cadre plus général. Une bonne option pour un tutoriel visuel ou un plan simple.

Sur poste de travail, le logiciel libre et complet QElectroTech intègre des milliers de symboles CEI, une liberté précieuse pour les professionnels ou passionnés. Il gère également le câblage automatique à angles droits et offre une gestion avancée multipages. Facile à installer sur vos systèmes Windows, Mac ou Linux, c’est l’instrument idéal pour documenter un tableau électrique ou une installation industrielle.

Pour les amateurs d’électronique classiques et de circuits imprimés, KiCad représente une référence gratuite incontournable. Il intègre la simulation SPICE, un vérificateur de règles, et des bibliothèques maintenues par la communauté, bien que son orientation soit davantage vers les circuits électroniques que les schémas industriels ou de tableau électrique.

Enfin, EasyEDA combine la puissance d’un outil en ligne avec une bibliothèque très riche en composants électroniques, facilitant la création et la simulation de schémas de circuits imprimés. Un compte gratuit est nécessaire pour enregistrer et exporter les projets, pratique pour des réalisations rapides sur navigateur.

Voici un tableau comparatif synthétique de ces outils afin d’aiguiller vos choix selon vos besoins :

Outil	Type	Inscription requise	Symboles CEI	Principaux formats d’export	Usage recommandé
SmartCAD	En ligne	Non	Oui, 311 symboles	SVG, PNG, PDF, DXF, JSON	Schémas industriels et contrôle
Scheme-It (Digi-Key)	En ligne	Oui (gratuit)	Symboles génériques + catalogue	Image, PDF, export KiCad	Circuits électroniques avec références
draw.io / diagrams.net	En ligne	Non	Formes génériques	PNG, SVG, PDF	Schémas simples, documentation
QElectroTech	Bureau	Non	Oui, CEI 60617	Image, PDF	Schémas industriels et câblage
KiCad	Bureau	Non	Orientation électronique	PDF, Gerber, netlists	Électronique et circuits PCB
EasyEDA	En ligne	Oui (gratuit)	Composants électroniques	PNG, PDF, Gerber	Projets DIY et circuits imprimés

Au-delà de ce tableau, un outil en ligne comme SmartCAD vous permettra d’expérimenter rapidement sans engagement, un point important pour un apprentissage pratique, notamment dans le cadre d’un dépannage électrique ou d’une rénovation résidentielle où la clarté du circuit est cruciale.

Comment utiliser un générateur de schémas électriques avec intelligence artificielle

La technologie d’intelligence artificielle (IA) a désormais franchi un cap dans la création de schémas électriques, avec des générateurs novateurs capables de traduire une description en langage courant directement en illustration conforme et destinée à guider vos travaux.

Pour vous, électricien amateur ou professionnel du dépannage, cet outil révolutionne le processus. Vous n’avez plus besoin de maîtriser immédiatement l’intégralité des symboles ou de passer un temps important à placer chaque élément : il suffit de décrire fonctionnellement votre circuit. Par exemple, vous pouvez saisir « une pile 9V alimente une LED via un bouton-poussoir » et le générateur IA vous fournit instantanément le schéma de principe, un schéma de câblage, ou même une vue réaliste sur platine d’essai.

Grâce à la synthèse automatique des composants, il choisit des valeurs adéquates pour les résistances, optimise l’agencement, et garantit le respect des normes CEI. Ce type d’outil est idéal pour les débutants souhaitant s’initier au circuit électrique sans être submergés par la complexité des normes. D’un autre côté, les professionnels gagnent un précieux temps pour la création de tutoriels, documents pédagogiques ou rapports techniques en milieu industriel.

Voici comment fonctionne concrètement un générateur de schémas électriques IA :

1. Décrire le circuit dans un langage simple et accessible, en mentionnant les composants principaux et leur liaison.
2. Choisir le style de schéma désiré : illustration normalisée, montage réaliste sur platine, ou double vue. Certains outils permettent aussi le croquis libre ou le blueprint.
3. Modifier et exporter le résultat dans un espace de travail intuitif où l’on peut ajuster labels, légendes et résolution avant de générer un PDF, une image haute définition, ou un fichier vectoriel pour impression.

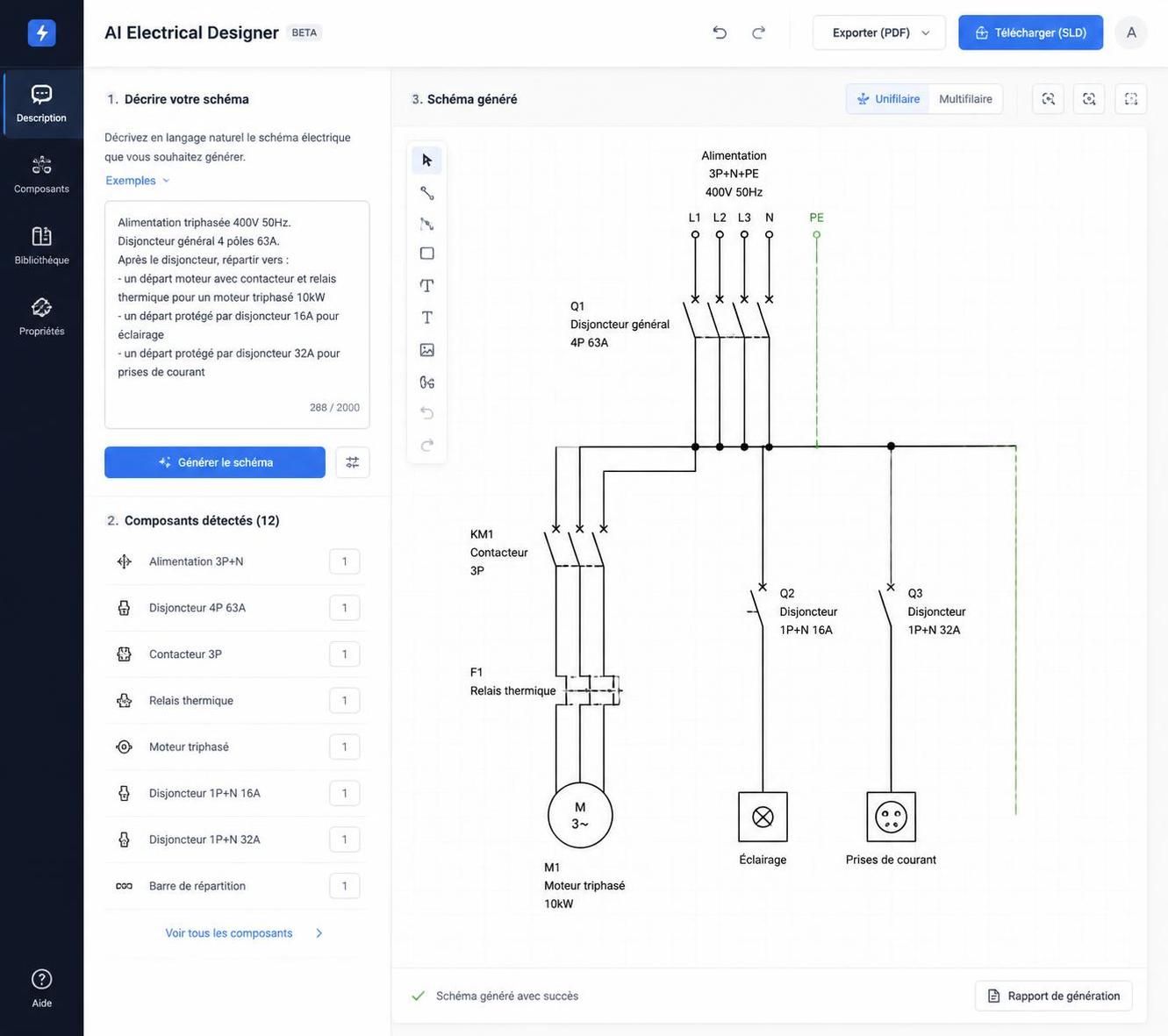

Par exemple, le générateur accessible sur Cloudairy offre cette flexibilité. Il est particulièrement adapté pour la création rapide de tutoriels et de schémas pédagogiques sur-mesure, tout en respectant les normes électriques et les bonnes pratiques du câblage.

De plus, ces outils prennent en charge une large palette de composants, qu’il s’agisse de transistors, bobines, interrupteurs ou relais, avec une cohérence parfaite entre la représentation graphique et le fonctionnement réel du circuit électrique.

Cette innovation ouvre aussi la possibilité de créer des schémas de commandes logiques complexes, d’armoires électriques ou d’installations domotiques, en supprimant les barrières techniques liées à la maîtrise des logiciels de CAO traditionnels, plus lourds et parfois coûteux.

Les symboles électriques normalisés et leur rôle dans un dessin de circuit fiable

Un savoir clé pour tout débutant ou professionnel souhaitant réaliser un schéma électrique solide est la compréhension des symboles normalisés. Ces icônes sont universelles et garantissent qu’un circuit sera interprété correctement quel que soit le lecteur, ce qui est crucial pour la sécurité et la maintenance.

Les deux principales normes utilisées sont la norme américaine ANSI/IEEE, privilégiant des symboles comme la résistance en zigzag, et la norme européenne CEI 60617, plus axée sur des formes géométriques simples (rectangle pour une résistance). Ces deux conventions sont valides, mais il faut rester cohérent tout au long du schéma.

Voici une liste des symboles essentiels que vous rencontrerez systématiquement :

• Pile : deux traits parallèles, le plus long est la borne positive.
• Résistance : zigzag pour ANSI, rectangle pour CEI, valeur en Ω renseignée.
• Condensateur : deux plaques parallèles, avec distinction entre type polarisé (électrolytique) et non polarisé.
• Diode : courant dans le sens de la flèche vers la barre.
• DEL (LED) : diode avec les flèches lumineuses vers l’extérieur.
• Interrupteur unipolaire : levier ouvert/fermé.
• Bouton-poussoir : contact momentané.
• Masse : point de référence commun avec ses différents symboles.
• Lampe : cercle avec une croix au centre.
• Bobine (inductance) : enroulement de fil représenté par une série de boucles ou un rectangle plein.
• Transistor NPN : symbole avec flèche indiquant la sortie d’électrons.

Les valeurs comme la résistance, la capacité ou l’inductance sont toujours à indiquer au plus près du symbole. Cette rigueur aide à éviter les erreurs telles que le mauvais choix de composants ou la mauvaise polarité, fréquentes lors du câblage de circuits.

Il faut aussi comprendre la logique de circuit en série et en parallèle pour anticiper les comportements électriques et vérifier la cohérence d’un schéma :

Caractéristique	Circuit en série	Circuit en parallèle
Nombre de chemins	Un unique chemin	Un chemin par branche
Courant électrique	Identique à tout point	Se répartit entre les branches
Tension aux bornes des composants	Se divise entre eux	Égale sur chaque branche
Résistance totale	Somme des résistances	Inférieure à la plus petite branche
Effet d’ajouter un composant	Augmente la résistance totale, baisse le courant	Réduit la résistance totale, augmente le courant
Action si un composant ouvre	Arrêt complet du circuit	Fonctionnement des autres branches maintenu

Ce tableau rappelle pourquoi les schémas corrects sécurisent une installation, en permettant un diagnostic précis et un dépannage efficace.

Pour approfondir cette thématique et la sécurisation des tableaux électriques, vous pouvez consulter ce guide complet sur la lecture des schémas électriques, incontournable pour limiter les erreurs d’installation.

Exemples concrets d’utilisation des schémas électriques dans la rénovation et le dépannage

Au quotidien, dessiner un schéma électrique précis facilite grandement la rénovation d’une installation ancienne ou le dépannage d’un défaut. Prenons par exemple un particulier qui souhaite remplacer son tableau électrique pour respecter la norme NF C 15-100. Avant toute intervention, il est impératif de réaliser un plan électrique clair. Ce schéma électrique décrit l’ensemble des liaisons entre disjoncteurs, interrupteurs différentiels, prises et éclairages. Un schéma mal fait peut aboutir à un câblage dangereux, des erreurs d’identification des circuits, voire des risques d’accidents domestiques.

Dans ce contexte, l’usage d’un logiciel gratuit en ligne comme Canva pour réaliser un schéma électrique est très intéressant pour les débutants, combinant facilité d’utilisation et symboles standards.

D’autres cas concrets concernent l’ajout de systèmes domotiques ou de circuits spécifiques, par exemple intégrer un module commande à distance sur un circuit d’éclairage. Un schéma clair permettra de visualiser les connexions entre capteurs, interrupteurs, et alimentation, évitant les erreurs fréquentes lors du câblage et assurant la conformité avec les obligations.

En dépannage, le schéma sert aussi à identifier rapidement les anomalies. Par exemple, en cas de déclenchement intempestif d’un interrupteur différentiel, une analyse diagrammée du schéma électrique et du tableau, tel que présenté dans cet article expert, vous permettra de localiser le défaut et d’intervenir efficacement sans tâtonner.

Il est important aussi de garder à jour ses schémas lors de modifications successives, notamment si des circuits sont ajoutés ou retirés. Le schéma devient ainsi votre guide de référence lors d’opérations futures, notamment quand l’intervention d’un artisan est nécessaire.

Voici une liste des bonnes pratiques pour utiliser un schéma électrique en rénovation et dépannage :

• Vérifier systématiquement la cohérence entre le plan et l’installation réelle.
• Mettre à jour régulièrement les schémas après chaque modification.
• Respecter les normes en vigueur (NF C 15-100) lors de la conception et de la modification du circuit.
• Utiliser des symboles conformes et bien annotés pour éviter erreurs d’interprétation.
• Préférer des outils numériques gratuits pour disposer de versions exportables et partageables.
• Consulter des guides spécialisés pour la lecture et la création de schémas.
• Faire contrôler l’installation par un organisme agréé pour garantir la sécurité et la conformité.

En maîtrisant ces éléments, vous sécurisez votre installation et optimisez la durée de vie de vos équipements électriques tout en limitant les risques domestiques fréquents.

Conseils pratiques pour réussir vos premiers schémas et optimiser leur utilisation

Réaliser un schéma électrique efficace exige plus que placer des symboles. Il s’agit d’une démarche structurée, combinant rigueur, méthode et petites astuces pratiques issues du terrain.

Avant tout, définissez précisément l’objectif de votre schéma : s’agit-il de documenter un circuit complet, de préparer un tutoriel d’apprentissage, ou simplement de matérialiser un diagnostic de panne ? Cette clarté oriente le niveau de détail et le style de représentation.

Une étape cruciale est la prise de mesures sur site pour bien relever la disposition réelle et les sections des câbles. Cela vous évite de reproduire des erreurs liées à des approximations. Pour un tableau électrique domestique, par exemple, la répartition des disjoncteurs selon les circuits (prises, éclairages) doit apparaître clairement afin d’assurer la lisibilité.

Lorsque vous dessinez, préférez des lignes nettes à angles droits pour les fils, et placez un point de jonction visible là où ils se croisent électriquement. Évitez de surcharger la zone avec des traits inutiles ou du texte trop dense. Pensez à utiliser des calques si votre logiciel le permet, un moyen efficace de séparer fonction et implantation, ce qui facilite la maintenance ultérieure.

La cohérence dans le choix des normes de symboles est essentielle : dans un même document, n’utilisez que la norme CEI ou ANSI, et soyez constant. Placez à chaque composant une étiquette claire (R1, L2, Q1) et sa valeur. Ce double repérage vous servira lors du montage et lors de l’achat des pièces.

Le plan électrique doit indiquer toutes les protections indispensables : disjoncteur différentiel, fusibles, interrupteurs sectionneurs. Vous pouvez approfondir cette notion en consultant des conseils précis sur la gestion des disjoncteurs différentiels dans un tableau électrique. En plus, un schéma rigoureux vous aidera à respecter les obligations auxquelles un contrôleur Consuel est attentif.

Enfin, testez régulièrement vos schémas via un logiciel ou simulateur compatible pour détecter d’éventuelles erreurs de logique ou de câblage avant l’installation réelle. Cette vigilance vous fera gagner du temps et de la sécurité.

Pour les débutants, voici en résumé les bonnes habitudes à adopter pour vos premiers schémas :

• Utilisez des logiciels gratuits accessibles en ligne pour commencer, sans installation complexe.
• Décrivez clairement les fonctions du circuit avant de dessiner, même à l’oral, pour clarifier votre pensée.
• Privilégiez les normes CEI 60617 pour les projets résidentiels en Europe.
• Inscrivez toutes les valeurs de composants à côté des symboles.
• Simplifiez au maximum le trajet des fils pour une lecture intuitive.
• Conservez une copie numérique et imprimée à jour.
• Consultez un spécialiste pour valider votre travail, surtout en cas d’intervention sur du courant fort.
