Différence entre disjoncteur et interrupteur différentiel : ce qu’il faut savoir

Le rôle fondamental du disjoncteur dans la sécurité électrique résidentielle

Le disjoncteur est un élément incontournable de toute installation électrique domestique. Sa fonction principale est de protéger les circuits électriques contre les surcharges et les courts-circuits, deux incidents pouvant entraîner des risques importants de dégradation d’équipements électriques ou même de départ d’incendie. En France, la norme NF C 15-100 impose l’installation rigoureuse de ces dispositifs afin de garantir la sécurité électrique optimale des habitants.

Dans une maison classique, chaque circuit, qu’il s’agisse d’éclairage, de prises électriques ou d’appareils spécifiques comme les chauffages, est généralement protégé par un disjoncteur divisionnaire. Ce dernier se déclenche automatiquement lorsque l’intensité électrique dépasse la limite admissible, grâce à un mécanisme combinant un bilame et un électro-aimant. Le bilame s’active en cas de surcharge, réagissant à la chaleur croissante en déformant une lame qui ouvre le circuit tandis que l’électro-aimant agit instantanément lors d’un court-circuit pour couper le courant. Ainsi, seule la zone impactée est isolée, évitant que l’ensemble de l’installation soit affecté.

Par exemple, imaginez une prise électrique surchargée par un appareil défectueux qui tire une intensité trop élevée. Le disjoncteur de cette ligne se déclenchera avant que la ligne ne surchauffe ou provoque un incendie. Cela permet d’intervenir rapidement et de limiter les dégâts tout en garantissant le reste de l’installation en fonctionnement normal. Cet aspect est primordial pour la gestion domestique et la continuité de service.

Chaque disjoncteur est calibré en ampères en fonction des besoins du circuit protégé : un disjoncteur de 10A peut être dédié à un circuit d’éclairage, tandis qu’un de 16A ou 20A est commun pour les prises. Une mauvaise calibration est une erreur fréquente qui réduit l’efficacité de la protection et peut engendrer des déclenchements intempestifs ou une insuffisance de protection.

Enfin, il faut insister sur la nécessité de faire appel à un électricien professionnel pour installer ou remplacer un disjoncteur. Le respect des normes et le bon dimensionnement, notamment pour un tableau électrique conforme à la NF C 15-100, sont indispensables. Ce type de travail requiert une expertise précise pour éviter tout risque lié à une installation électrique défaillante.

Interrupteur différentiel : l’allié indispensable pour la protection des personnes

L’interrupteur différentiel joue un rôle différent mais complémentaire à celui du disjoncteur. Alors que ce dernier se concentre sur la protection des équipements et du circuit, l’interrupteur différentiel vise avant tout à protéger les personnes. Sa mission est de détecter les courants de fuite à la terre, susceptibles de provoquer une électrisation ou électrocution, situations potentiellement mortelles.

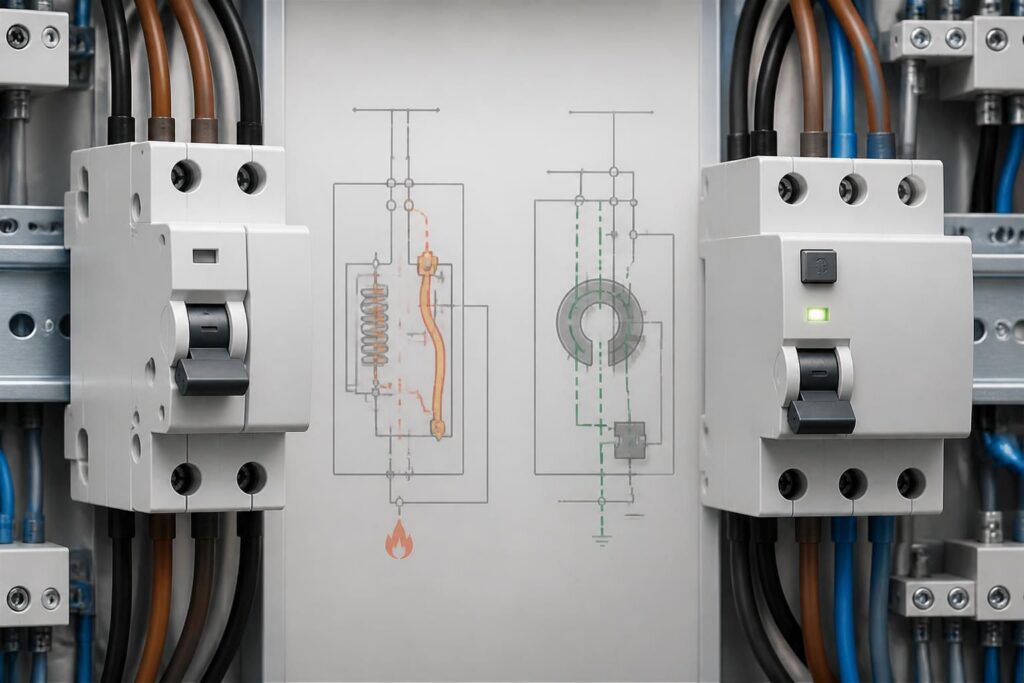

Le principe de fonctionnement repose sur la mesure comparative du courant entrant par la phase et du courant sortant par le neutre. Si ces deux valeurs ne sont pas identiques, cela signifie qu’une partie du courant s’échappe en dehors du circuit normal, par exemple via une prise défectueuse, un contact avec une partie métallique ou un défaut d’isolation. Lorsque la différence dépasse un seuil critique, souvent fixé à 30 milliampères (mA) en contexte résidentiel, l’interrupteur différentiel déclenche la coupure du circuit.

Ce seuil de déclenchement très bas est spécifiquement pensé pour limiter au maximum le risque d’accidents domestiques. Pour illustration, une fuite électrique de 30 mA peut provoquer un choc électrique suffisamment dangereux pour une personne, surtout si elle est humide ou en contact direct avec un sol conducteur. Le déclenchement rapide assure alors l’arrêt immédiat du courant, empêchant la propagation et l’aggravation du choc.

Il existe différents types d’interrupteurs différentiels adaptés aux spécificités des installations :

• Type AC : protègent contre les fuites de courant alternatif simples, adaptées au circuits traditionnels.
• Type A : efficaces aussi contre les fuites pulsées continues, souvent utilisées sur des appareils électroniques monophasés.
• Type B : capables de détecter les courants continus purement continus, requis notamment pour les installations photovoltaïques ou certains moteurs à vitesse variable.

La compatibilité du seuil et du type d’interrupteur différentiel doit être évaluée avec soin par un professionnel pour une installation fiable et conforme aux normes électriques.

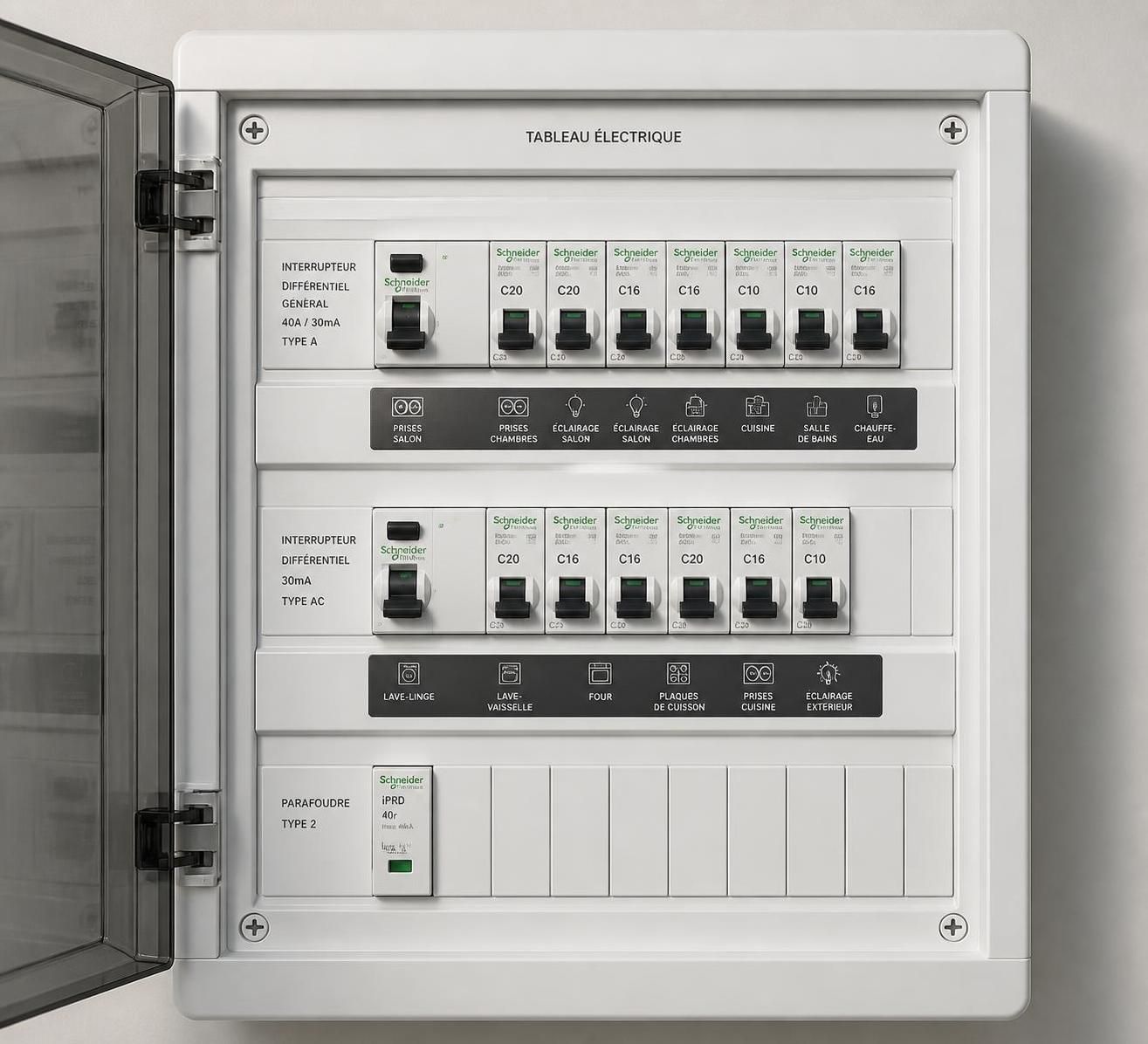

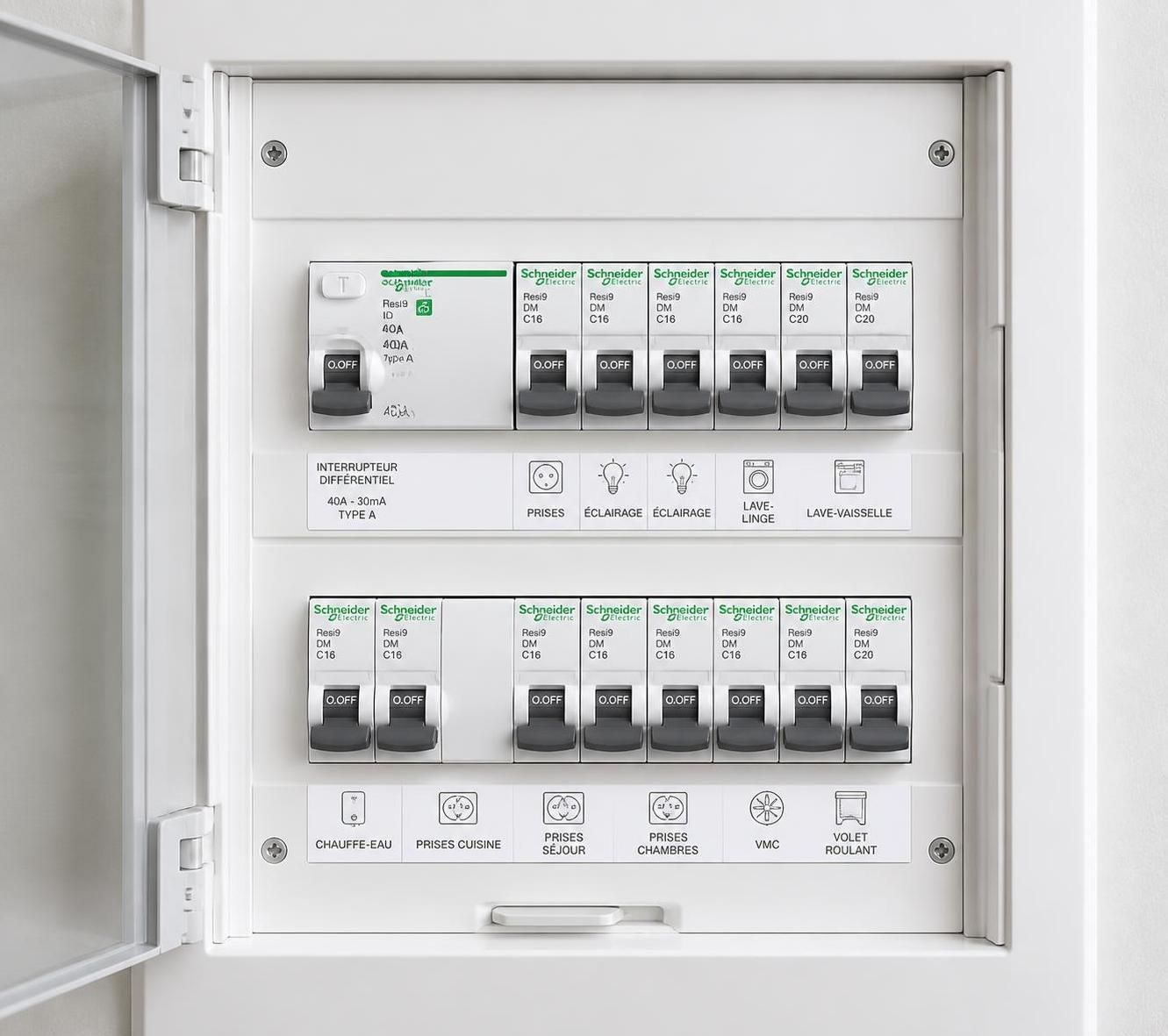

L’interrupteur différentiel est typiquement placé en amont des disjoncteurs divisionnaires dans le tableau électrique, assurant une couverture globale sur plusieurs circuits liés. Ce dispositif est une assurance de sécurité essentielle pour protéger les occupants du logement.

Disjoncteur différentiel : une protection hybride au service du circuit et des personnes

Parfois, un appareil unique peut cumuler les fonctions du disjoncteur et de l’interrupteur différentiel : il s’agit du disjoncteur différentiel. Ce module combine la détection des surcharges ou courts-circuits et la protection contre les fuites de courant. Il offre ainsi une protection circuit à la fois matérielle et humaine, avec un gain d’espace dans le tableau électrique et une simplification de l’appareillage.

Un disjoncteur différentiel est caractérisé par deux calibres : l’ampérage, lié à la protection thermique et magnétique (comme un disjoncteur classique) et le courant différentiel de déclenchement (exprimé en milliampères). Par exemple, un disjoncteur différentiel « 16A 30mA » assure une protection thermique et magnétique calibrée à 16A et un déclenchement différentiel à 30 mA pour la sécurité des personnes.

Pratiques notamment dans des tableaux électriques où la place est limitée, ces modules occupent souvent moins d’espace qu’un couple interrupteur différentiel plus disjoncteur divisionnaire. Ils sont aussi adaptés à des circuits spécifiques, quand il est souhaitable d’avoir une protection différenciée et isolée par circuit, évitant ainsi la coupure de plusieurs circuits en cas de défaut.

Néanmoins, le choix entre ce dispositif unique et la combinaison traditionnelle dépend souvent d’une analyse économique et fonctionnelle. Le coût d’un disjoncteur différentiel est notablement plus élevé, ce qui peut freiner son adoption sur l’ensemble d’une installation mais s’avérer judicieux pour certaines applications précises. Retrouvez un éclairage détaillé sur ces différences sur des sites techniques reconnus comme IZI by EDF.

En résumé, le disjoncteur différentiel apporte :

• Une protection intégrée contre les surintensités et les fuites à la terre
• Une réduction d’encombrement dans le tableau
• Une isolation des défauts par circuit, évitant des coupures globales

Tableau comparatif entre interrupteur différentiel + disjoncteur divisionnaire et disjoncteur différentiel

Caractéristiques	Interrupteur différentiel + disjoncteur divisionnaire	Disjoncteur différentiel
Fonction	Protection séparée pour fuite (personnes) et surcharge (circuit)	Protection combinée pour fuite et surcharge par circuit
Coût	Plus économique (ex : ~70 € + 11 €)	Plus onéreux (ex : ~166 €)
Gain de place	Peut nécessiter plus de modules dans le tableau	Occupe un module de moins dans le tableau
Gestion des défauts	Fuite déclenche la coupure de plusieurs circuits	Fuite limitée au circuit concerné
Maintenance	Tester et vérifier chaque dispositif séparément	Test global par circuit

Bonnes pratiques d’installation et contrôles obligatoires pour garantir la sécurité électrique

L’installation correcte d’un interrupteur différentiel et/ou d’un disjoncteur différentiel est soumise à plusieurs règles essentielles issues de la norme NF C 15-100 et à une vigilance particulière pour garantir la sécurité. Il est impératif que cette installation soit réalisée par un électricien qualifié, capable d’évaluer les besoins réels de la maison et d’assurer la conformité normative.

Voici quelques points fondamentaux à considérer pour une installation fiable :

1. Placement adéquat : L’interrupteur différentiel doit être positionné en tête du tableau électrique, avant les disjoncteurs divisionnaires afin de couvrir plusieurs circuits et détecter efficacement les fuites de courant.
2. Calibrage adapté : La sensibilité des dispositifs doit être choisie en fonction de leur usage. Typiquement, 30 mA est la référence pour la protection des personnes, mais certaines zones techniques ou spécifiques (comme les piscines ou constructions intégrant des équipements électroniques sensibles) peuvent nécessiter des dispositifs particuliers.
3. Compatibilité des appareils : Le choix du type d’interrupteur différentiel (AC, A ou B) doit être cohérent avec la nature des circuits et des appareils installés pour assurer une détection optimale des détection de défaut et éviter les déclenchements intempestifs.
4. Tests périodiques : Chaque installation doit comporter un bouton de test permettant de vérifier le fonctionnement du dispositif différentiel. Un contrôle régulier, recommandé tous les six mois, garantit un état de fonctionnement optimal et détecte tout dysfonctionnement précoce.
5. Respect des recommandations CONSUEL : Pour toute nouvelle installation ou rénovation, un contrôle de conformité est obligatoire. Le Consuel vérifie notamment la bonne présence et le fonctionnement des protections différentielles et magnéto-thermiques.

En outre, la compréhension des schémas de branchement est utile pour tout propriétaire. Des ressources pratiques et pédagogiques comme celles proposées sur M Électricité permettent d’en savoir plus sur les spécificités techniques et la mise en œuvre correcte de ces éléments.

Erreurs fréquentes à éviter dans le choix et la maintenance des dispositifs différentiels et disjoncteurs

L’un des problèmes les plus courants dans la gestion d’une installation électrique résidentielle concerne le manque de discernement entre l’interrupteur différentiel et le disjoncteur, ou encore la mauvaise association des protections. Ne pas bien comprendre leur fonctionnement peut conduire à des risques non maîtrisés ou des interruptions fréquentes de courant.

Une erreur typique est l’utilisation d’un interrupteur différentiel seul pour protéger un circuit sans disjoncteur divisionnaire. Cette situation expose l’installation à des surcharges potentiellement dangereuses parce que l’interrupteur différentiel n’est pas conçu pour couper en cas de court-circuit ou de surcharge. À l’inverse, disposer uniquement de disjoncteurs sans dispositif différentiel ne protège pas les personnes contre l’électrisation.

Le choix inadapté du type d’interrupteur différentiel peut aussi engendrer des déclenchements intempestifs, surtout si l’installation comprend des équipements électroniques ou des sources de courant continu. Par exemple, un interrupteur de type AC sera inadapté à un circuit comportant un onduleur solaire, où un modèle de type B est nécessaire.

Enfin, la négligence dans la maintenance est un facteur d’insécurité. Les boutons de test doivent être actionnés régulièrement afin de s’assurer de la réactivité des dispositifs. Une installation mal entretenue peut donner une fausse impression de sécurité et masquer un défaut réel.

Pour éviter ces erreurs, il est conseillé de :

• Demander un diagnostic complet de l’installation par un professionnel compétent.
• Suivre les recommandations des fabricants et des normes lors du choix des équipements.
• Respecter les plans et schémas d’installation validés, notamment en conformité avec la NF C 15-100.
• Effectuer un entretien régulier incluant des tests fonctionnels des interrupteurs différentiels et disjoncteurs.
• Se former via des ressources fiables comme Promotelec pour mieux comprendre le rôle et le choix entre ces dispositifs.

Ces précautions garantissent une installation durable, sûre et conforme, adaptée aux besoins techniques et réglementaires de 2026.
