Plan installation électrique maison : guide complet pour bien démarrer

Comprendre les bases d’un plan installation électrique maison pour un démarrage réussi

Pour qu’une installation électrique domestique soit fonctionnelle et sécurisée, il ne suffit pas simplement de poser des câbles et des prises. La réussite passe par l’élaboration d’un plan installation électrique maison clair et conforme aux normes électriques en vigueur, notamment la norme NF C 15-100, référence incontournable en France. Ce plan sert de schéma directeur et assure que chaque circuit est adapté à l’usage attendu.

La structure globale d’une installation domestique comprend l’arrivée du courant, le compteur, le tableau électrique, ainsi que la distribution vers les prises, interrupteurs et points lumineux. Avant d’intervenir sur le système, il est indispensable de bien visualiser cette architecture pour éviter les erreurs courantes qui peuvent compromettre tant la sécurité électrique que le confort d’usage.

Le point de départ est la liaison entre le réseau public et le logement, poursuivie par la protection générale assurée par le disjoncteur de branchement. Ensuite, le tableau de répartition joue un rôle central puisqu’il abrite les dispositifs de protection individuelle (interrupteurs différentiels, disjoncteurs divisionnaires) et permet une gestion ordonnée des circuits.

Un exemple d’erreur fréquente chez les novices est de connecter plusieurs appareils puissants sur un même circuit sans tenir compte des sections de câblage et des calibres des protections. Cela peut provoquer des surcharges et des défauts qui mettent en danger l’installation.

Pour garantir un schéma électrique fonctionnel, la répartition des circuits doit être faite en fonction des usages :

• circuits d’éclairage, généralement en câble 1,5 mm² et protégé par disjoncteur 10 A ;
• circuits de prises de courant en 2,5 mm², avec protection 16 ou 20 A ;
• circuits spécialisés pour gros appareils comme four, plaques ou chauffe-eau, utilisant des sections entre 4 à 10 mm² selon la puissance.

La norme impose également la présence obligatoire d’interrupteurs différentiel 30 mA pour éviter les risques d’électrocution. Ainsi, bien comprendre les principes fondamentaux du câblage et la fonction du tableau électrique est une étape incontournable pour tout particulier qui souhaite bien démarrer son projet.

Pour approfondir ces notions, de nombreux supports explicatifs sont disponibles, notamment sur des plateformes spécialisées qui présentent des tutoriels détaillés sur le fonctionnement de l’installation électrique et les schémas à privilégier.

Les normes électriques incontournables pour un plan installation électrique conforme

En 2026, le respect de la norme NF C 15-100 est primordial pour la sécurité des logements neufs comme pour les rénovations. Cette norme précise avec rigueur les critères techniques nécessaires pour assurer un bon fonctionnement et limiter les risques domestiques liés à l’électricité.

Une mise à jour majeure a renforcé certains points essentiels : protection différentielle obligatoire 30 mA sur tous les circuits, mise à la terre systématique efficace ainsi que règles strictes dans les locaux humides comme les salles de bains, où les volumes de sécurité doivent être respectés.

Au-delà des critères de sécurité, la norme est aussi un levier d’optimisation énergétique. Le choix des câbles et leur section vise à limiter les pertes joules, tandis que l’intégration de dispositifs de gestion énergétique permet d’anticiper les évolutions en domotique et stockage d’énergie.

Voici quelques exemples d’exigences normatives essentielles pour un plan installation électrique valide :

• minimum 5 prises dans le séjour, dont des circuits dédiés pour l’électroménager de forte puissance en cuisine ;
• existence d’interrupteurs différentiels type A et AC en fonction des types d’appareils protégés ;
• respect des distances et volumes prescrits dans les pièces d’eau (bain, douche) avec liaison équipotentielle nécessaire ;
• répartition équilibrée des circuits dans le tableau électrique avec réserve prévue pour extensions futures.

Ces dispositions ne doivent pas être prises à la légère : l’absence ou le mauvais dimensionnement d’un dispositif peut entraîner des risques graves aussi bien pour la sécurité des personnes que pour la pérennité du matériel installé.

Pour vérifier la conformité des plans, il est conseillé d’utiliser des ressources spécifiquement dédiées au schéma électrique normalisé, qui détaillent les symboles, les couleurs des conducteurs, ainsi que les types de protections adaptés à chaque usage.

Les composants clés d’une installation électrique domestique pour un câblage maîtrisé

La réalisation d’un plan installation électrique maison passe inévitablement par la connaissance approfondie des éléments qui composent le système. Chaque composant a un rôle précis pour assurer la distribution, la protection, and the commande of electricity inside the house.

Au sommet se situe le tableau électrique, avec :

• Le disjoncteur de branchement, point de coupure général externalisé, fourni par le gestionnaire de réseau (généralement Enedis) ;
• Les interrupteurs différentiels 30 mA, qui coupent rapidement le courant en cas de fuite à la terre et protègent les occupants contre l’électrocution ;
• Les disjoncteurs divisionnaires, dédiés à chaque circuit, qui protègent contre les surintensités et courts-circuits ;
• Les modules complémentaires éventuels, tels que parafoudres, contacteurs ou bornes de gestion domotique.

Les conducteurs sont classés par section et couleur de gaine, un repère à bien respecter :

Fonction	Couleur	Section (mm²)	Type de circuit
Neutre	Bleu clair	1,5 – 6	Éclairage, prises, gros appareils
Phase	Marron, rouge, noir ou autre	1,5 – 6	Alimentation des circuits
Terre (protection)	Vert / jaune	1,5 minimum	Protection des masses métalliques

Ce code couleur facilite non seulement le respect des normes mais rend aussi plus sûrs les diagnostics et le dépannage ultérieur.

Les prises sont généralement en 16 A avec prise de terre obligatoire (2P+T). En cas de remplacement ou rénovation, il convient de vérifier la compatibilité pour éviter tout risque de dysfonctionnement.

Le câblage doit également tenir compte des circuits spécialisés pour appareils à forte puissance comme les plaques de cuisson ou sèche-linge, que l’on équipe de disjoncteurs spécifiques et de câbles adaptés pour absorber l’intensité requise.

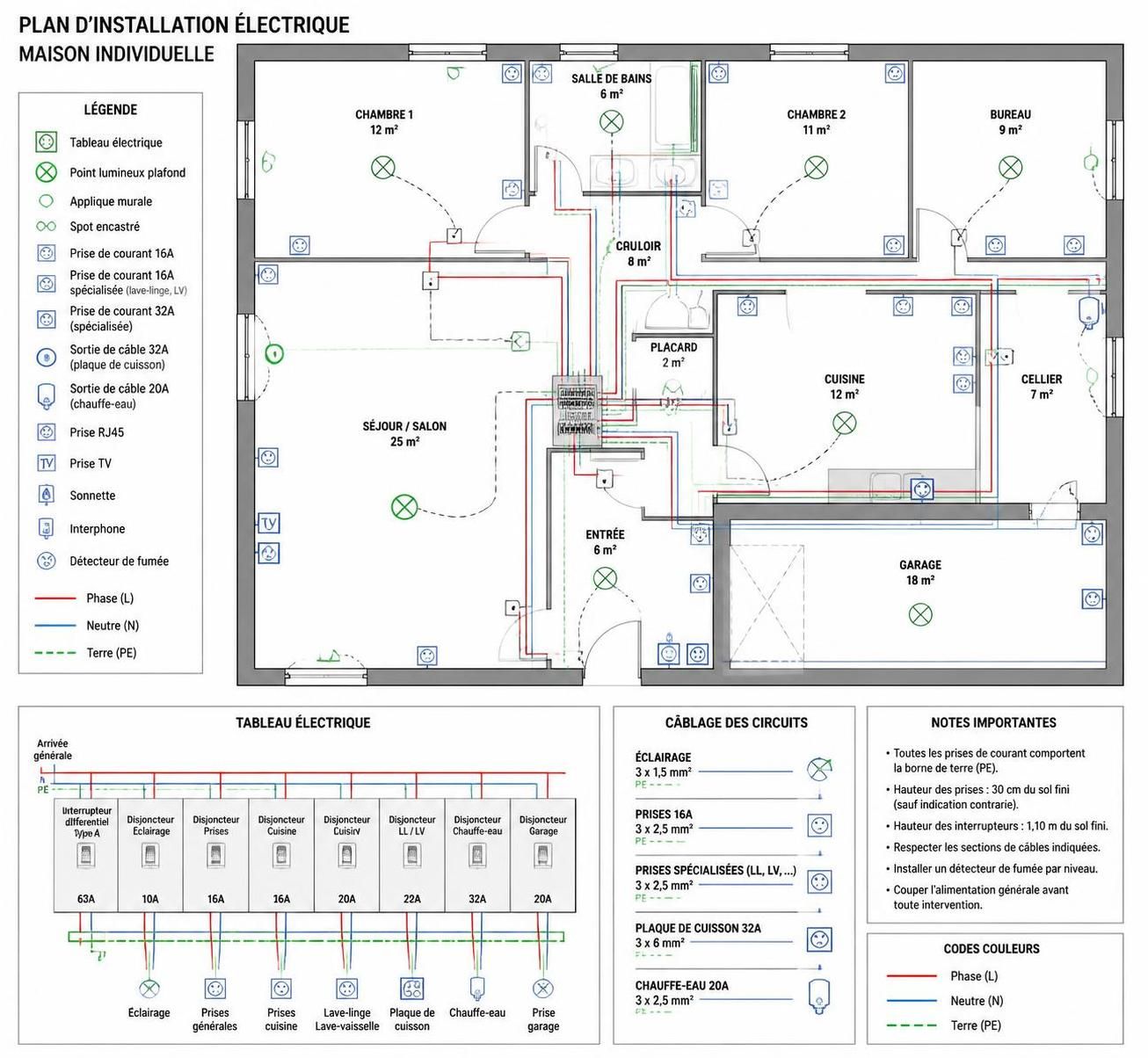

Un bon schéma électrique, document de référence, vous guidera efficacement dans l’organisation du câblage. Les montages les plus courants s’appuient sur des plans unifilaires clairs et faciles à modifier en cas de besoin.

Les étapes clés pour élaborer un plan installation électrique maison complet et sécurisé

Pour bien démarrer une installation électrique dans une maison, il est essentiel de suivre une méthode progressive et rigoureuse, qui garantit à la fois conformité et praticité.

Voici les phases incontournables pour bâtir un plan fiable :

1. Recensement des besoins et analyse de l’existant : identifiez les pièces, usages, appareils prévus et l’état des installations déjà en place. Un diagnostic préalable permet de détecter les anomalies à corriger.
2. Conception du schéma électrique : dessin du plan unifilaire et architecturale en intégrant prises, points lumineux, circuits spécialisés et protections adaptées. L’anticipation des évolutions est un gage de pérennité.
3. Choix du matériel et du tableau électrique : sélection conforme aux normes, avec un nombre de rangées suffisant et des modules différentielles/disjoncteurs adaptés.

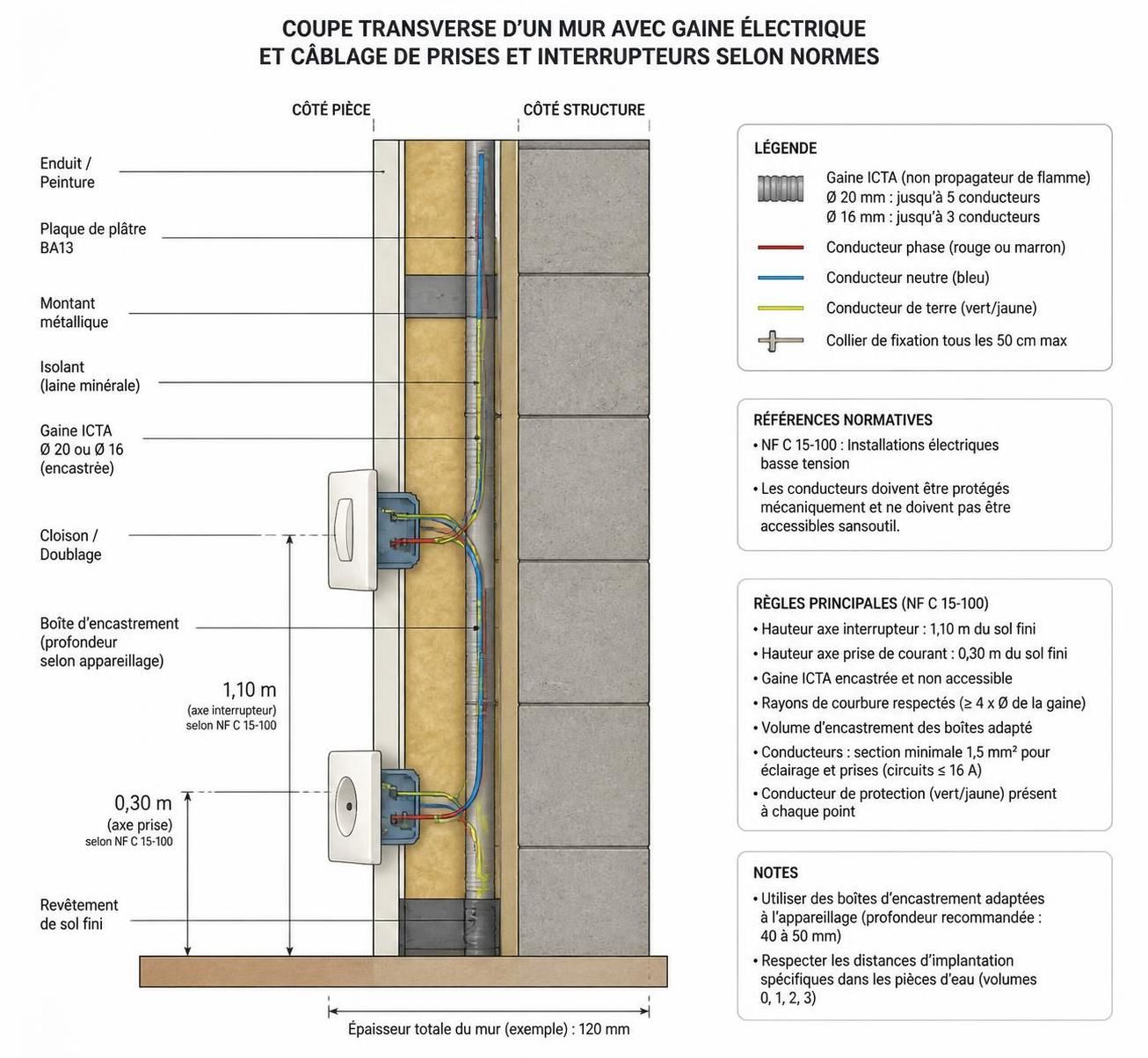

4. Installation physique : pose des gaines, câblage respectueux des chemins prévus, montage du tableau et mise en place des équipements. Un repérage clair des circuits facilite la maintenance future.
5. Contrôles, essais et mise en service : verification de la continuité de la terre, absence de défaut d’isolement, tests fonctionnels des différentielles avant remise sous tension. L’intervention doit impérativement être sécurisée.

Respecter ces étapes limite grandement les erreurs souvent rencontrées dans les installations par des particuliers : circuits surchargés, absence de terre, mauvais raccordements.

Il est recommandé de consulter des guides détaillés pour accompagner chaque phase, par exemple sur travaux-maisons.com ou sur des sites spécialisés, pour sécuriser le projet de manière autonome.

Les précautions de sécurité électrique indispensables dès le départ

Le respect des précautions de sécurité électrique est un impératif qu’un débutant doit comprendre avant de commencer tout travail sur une installation domestique. L’électricité peut être mortelle en l’absence de vigilance et de méthodes adaptées.

Avant tout contact avec un circuit, la coupure du courant et la vérification d’absence de tension sont des gestes de base non négociables. L’utilisation d’un testeur fiable ou d’un multimètre digital approprié garantit que le travail se déroule en toute sécurité.

Le port d’équipements de protection, comme des gants isolants si nécessaire et des lunettes pour les travaux de perçage, protège contre les risques mécaniques et électriques. Par ailleurs, l’usage d’outils isolés est indispensable pour éviter toute conduction accidentelle.

Dans les pièces humides, telles les salles de bains, des règles strictes encadrent les volumes autour des points d’eau, imposant des protections renforcées et la pose correcte des liaisons équipotentielles. Le non-respect de ces règles figure parmi les causes majeures d’accidents recensés.

Pour garantir cette sécurité, les dispositifs comme le disjoncteur différentiel sont indispensables. Ils coupent le circuit si un courant de fuite dépasse 30 mA, seuil critique pour le corps humain. Cette protection réduit significativement le nombre d’électrisations dangereuses.

Une liste synthétique des bonnes pratiques de sécurité avant toute intervention :

• Couper systématiquement le courant au tableau avant toute manipulation ;
• Vérifier l’absence de tension avec un appareil certifié ;
• Ne jamais toucher un fil nu sans savoir s’il est hors tension ;
• Utiliser un outillage isolé spécifique et porter les EPI adaptés ;
• Éviter de travailler dans des environnements humides sans protections renforcées ;
• Respecter les volumes réglementaires dans les salles d’eau ;
• Tester régulièrement le fonctionnement des interrupteurs différentiels ;
• Documenter et étiqueter clairement le tableau pour faciliter les interventions futures.

Lorsqu’une opération dépasse les compétences de l’amateur, comme la rénovation complète du tableau ou la pose d’une borne de recharge, il faut systématiquement faire appel à un professionnel qualifié pour garantir la conformité et la sécurité. Le contrôle final par un organisme comme le Consuel assure une validation officielle de l’installation.

Pour en savoir plus sur les points clés de la sécurité domestique, vous pouvez consulter des ressources explicatives adaptées aux débutants telles que les conseils pour réussir une installation électrique sécurisée chez soi.
