Prise de terre maison : comprendre son rôle et vérifier son efficacité

Une prise de terre est un élément fondamental pour assurer la sécurité électrique dans une maison. Même si elle ne se voit pas toujours, son bon état est indispensable pour limiter les risques d’électrocution et protéger les équipements. Dans un logement réel, il ne suffit pas de vérifier la présence du conducteur de terre : il faut aussi s’assurer qu’il est efficace et conforme à l’usage.

Comprendre la prise de terre et son rôle dans une maison

La prise de terre est un système qui relie les parties métalliques non sous tension à la terre, c’est-à-dire au sol, via une conductivité assurée par un piquet ou une électrode enterrée. En cas de défaut électrique, elle permet d’évacuer les courants de fuite vers le sol, déclenchant ainsi la protection différentielle pour couper le courant et éviter un choc électrique.

Sans prise de terre efficace, les carrosseries d’appareils électroménagers ou les éléments métalliques pourraient rester sous tension dangereuse. C’est pourquoi ce dispositif est obligatoire dans toutes les installations électriques neuves et rénovées, conformément à la norme NF C 15-100. Cette norme impose notamment une résistance maximale, des sections de conducteurs minimales et des mesures régulières pour garantir une protection optimale.

Éléments visibles et points à observer sans démonter

Avant toute intervention, voici ce que vous pouvez vérifier dans votre logement :

Tableau électrique : assurez-vous que le fil de terre est bien raccordé à la barrette de terre et qu’aucun circuit n’est dépourvu de liaison à la terre. La barrette doit être correctement fixée, sans traces de corrosion ou de desserrage.
Prises : si vous avez un testeur de prise, celui-ci indiquera si la terre est présente et fonctionnelle. C’est un premier contrôle simple et accessible à tous, évitant notamment la confusion entre la prise de terre et la phase.
Disjoncteur différentiel : il doit être présent et enclenché. Son rôle est de couper l’alimentation en cas de fuite de courant. Si vous constatez des déclenchements fréquents, cela peut pointer vers un défaut sur la prise de terre ou un équipement défectueux.

Ne tentez pas de débrancher ou modifier quoi que ce soit si vous n’êtes pas sûr. Une prise de terre qui saute ou disjoncte souvent mérite une vérification par un professionnel compétent.

Ce qu’il faut comprendre sur la mise en terre en rénovation

En rénovation, la prise de terre peut nécessiter un complément ou un remplacement. Souvent, une électrode classique (piquet en acier galvanisé) plantée à au moins 2 mètres de profondeur sera ajoutée. Elle doit rester accessible pour les contrôles, sans risque de corrosion rapide liée à un sol humide ou acide.

La résistance de la prise de terre est un critère important : elle doit être suffisamment faible pour permettre une évacuation efficace du courant. Cette valeur est mesurée par un électricien avec un instrument spécialisé (ohmmètre de terre). En règle générale, elle ne doit pas dépasser 100 ohms selon la norme NF C 15-100, mais ce seuil peut varier selon les prescriptions locales. Dans certaines collectivités, la valeur recommandée est même inférieure à 30 ohms afin d’assurer une sécurité renforcée.

Des mesures trop élevées signifient souvent que l’électrode est mal implantée, trop éloignée des zones humides, ou que le conducteur de terre présente des défauts (rupture, oxydation). De plus, l’installation doit assurer une liaison équipotentielle fiable entre la prise de terre, le compteur, les canalisations d’eau ou de gaz, qui sont autant de potentielles sources de tension. Une liaison déficiente risque de provoquer des différences de potentiel dangereuses entre les masses métalliques, pouvant aboutir à des électrocutions ou à la dégradation rapide des appareils.

Exemple terrain :

Dans un ancien pavillon rénové à Lyon, l’électricien a constaté une résistance de terre de 250 ohms causée par une électrode trop courte et mal positionnée. Après remplacement par un piquet de 2,5 mètres, suivi d’un nouveau test, la résistance est passée à 20 ohms, assurant une protection fiable. Sans cette intervention, le tableau électrique avait enregistré plusieurs déclenchements intempestifs du différentiel, particulièrement lors de fortes pluies.

Erreurs fréquentes à éviter concernant la prise de terre

Pas de prise de terre ou fils de terre coupés ou débranchés, ce qui annule toute fonction de sécurité.
Prise de terre connectée simplement à un tuyau métallique non enterré, ce qui ne garantit pas l’évacuation électrique. Cette pratique est courante mais dangereuse, notamment si les canalisations sont en plastique ou isolées.
Utilisation de conducteurs de terre à une section trop faible ou mal fixés, réduisant la capacité de conduction et favorisants l’échauffement.
Absence ou défaillance du disjoncteur différentiel, principal garde-fou en cas de défaut. Un différentiel inadapté (seuil 30 mA non respecté) peut ne pas détecter une fuite dangereuse.
Confondre la prise de terre avec la neutre : ce sont deux fonctions distinctes à ne jamais mélanger, car cela peut entraîner des courants de retour dangereux et prévenir le déclenchement des protections.
Ignorer la corrosion ou la coupure des conducteurs de terre rencontrée fréquemment dans les installations anciennes, notamment dans les sous-sols humides ou sur des liaisons en cuivre exposées.

Points de sécurité prioritaires avant toute intervention

Un tableau électrique ancien ou une prise de terre douteuse peuvent favoriser des incidents graves. Voici ce qu’il faut examiner en priorité :

Présence et état du conducteur de terre sur toutes les prises et circuits. Il est essentiel de vérifier que la continuité est assurée jusque dans chaque prise.
Fonctionnement du disjoncteur différentiel par un test manuel fréquent (appui sur bouton test). Cela garantit qu’il déclenchera bien en cas de défaut.
Absence de signes de surchauffe ou de corrosion sur les connexions terre. Une oxidation trop importante peut casser la liaison ou augmenter la résistance.
Contrôle de la liaison équipotentielle avec les autres éléments métalliques du logement, notamment les canalisations et les pièces à proximité des installations électriques.

Si un de ces points vous semble incertain ou inconnu, mieux vaut envisager une expertise par un électricien qualifié, notamment avant une rénovation ou la mise en conformité. Ce professionnel pourra, en plus, mesurer la résistance de la prise de terre et conseiller une solution adaptée.

Limites du contrôle personnel :

Les tests avec un simple testeur de prise ne remplacent pas une mesure professionnelle. Par exemple, un mauvais contact sur la terre peut passer inaperçu si le testeur détecte une faible fuite via un autre chemin conducteur. Aussi, la mesure de la résistance totale de terre ne peut être réalisée que par un technicien doté d’appareils spécifiques et avec un protocole complet (potentiel, courant, boucle de mesure). Ce type de contrôle est particulièrement recommandé avant de raccorder une installation neuve ou de rénover l’électricité dans un logement ancien.

Informations à préparer avant d’appeler un électricien

Pour que votre entretien avec un professionnel soit efficace, voici quelques éléments à rassembler :

Plan ou descriptif électrique si vous l’avez, afin d’identifier les circuits et les zones couvertes.
État visible du tableau électrique (photos peuvent être utiles), montrant la disposition des conducteurs et la présence des différentiels.
Informations sur les problèmes rencontrés : disjonctions répétées, prises qui chauffent, absence de terre sur certaines prises, ou sensations d’électrocution légère au toucher.
Tout document lié aux contrôles ou diagnostics précédents, y compris certificats Consuel si existants, ont valeur informative importante.
Votre type de logement (ancien ou récent), nombre de pièces et particularités : présence de pièces humides, installation de nouveaux appareils, etc.

Ces éléments aideront à cibler la situation réelle et préparer un devis adapté, en toute transparence. Par exemple, un logement ancien devra souvent faire l’objet d’une rénovation complète de la mise à la terre, tandis qu’un logement récent peut ne nécessiter que des ajustements.

Les vérifications à préparer avant une intervention professionnelle

Avant de laisser un électricien intervenir pour vérifier ou réaliser une prise de terre, notez bien :

La présence ou non d’un fil de terre sur les prises, interrupteurs et dans le tableau. Un logement avec prises sans terre présente un risque accru.
La simplicité d’accès au tableau électrique et aux gaines. Un tableau difficilement accessible peut ralentir l’intervention.
L’historique des problèmes électriques ou interventions précédentes, qui donnera des pistes sur l’origine des anomalies.
Les appareils ou zones où un problème semble se démarquer, comme une pièce humide ou une pièce avec un gros appareil électroménager.
Si vous avez testeurs électriques, les résultats éventuels sur les prises.

Ce premier tri facilite le diagnostic et évite des interventions inutiles. Par exemple, une prise sans terre avec testeur qui ne détecte pas de défaut immédiat nécessite tout de même un contrôle professionnel pour certifier la sécurité globale.

Ordre de décision lors d’un diagnostic

Lors de l’analyse de la prise de terre, un professionnel suivra un ordre de priorité rigoureux :

Vérification de la présence et la continuité du conducteur de terre depuis chaque prise jusqu’au tableau.
Contrôle du disjoncteur différentiel par test manuel et mesures en charge.
Mesure de la résistance de la prise de terre à l’aide d’un instrument spécifique, souvent avec un test sur boucle.
Examen de la liaison équipotentielle, notamment au niveau des canalisations et éléments métalliques.
Identification et correction des défauts éventuels : remplacement du piquet, ajout d’électrode, resserrage des connexions, renouvellement des conducteurs abîmés.
Rédaction d’un rapport de conformité, avec indications précises sur les travaux réalisés ou recommandés.

Conseils pratiques et points de vigilance

Ne jamais confondre neutre et terre, sous peine de danger immédiat.
Ne pas bricoler les fils de terre soi-même, en particulier dans des installations anciennes.
Respecter les normes électriques en vigueur pour toute modification ou ajout, notamment la NF C 15-100.
Prendre en compte l’environnement du logement, notamment le type de sol (argileux, sableux, humide), qui influence la résistance de la prise de terre et nécessite parfois des systèmes complémentaires (tresses, nappes, électrodes multiples).
Etre attentif aux signes inhabituels : odeur de brûlé, disjonction répétée, picotements au toucher, qui indiquent une prise de terre potentiellement défaillante.
Programmer une maintenance régulière, surtout pour les installations en milieu humide ou ancien, afin d’assurer la pérennité de la sécurité électrique.

En savoir plus et ressources complémentaires

Pour approfondir vos connaissances et garantir la sécurité de votre installation électrique, consultez notamment :

les ressources Promotelec sur la sécurité électrique, très pratiques pour les particuliers.
les informations du Consuel sur les attestations électriques, indispensables en cas de rénovation complète.
les informations Service-Public sur les diagnostics du logement, utiles pour comprendre vos obligations.
les informations Enedis sur le réseau et le compteur, essentielles pour connaître l’accueil électrique.
les ressources publiques sur le logement et l’énergie, pour mieux intégrer la prise de terre dans votre environnement durable.

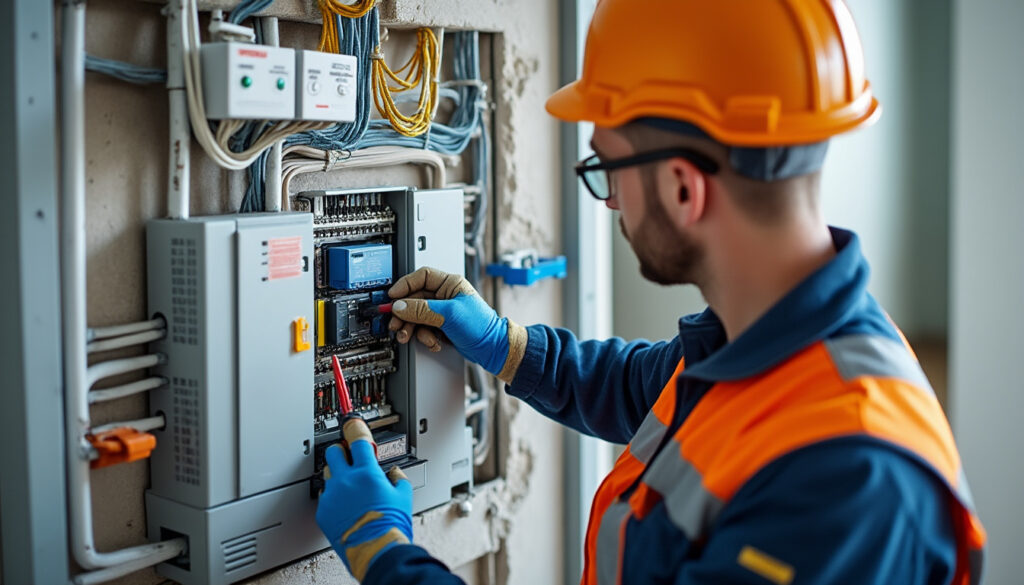

Illustration : Photographié avec soin, un tableau électrique propre et organisé dans un logement rénové, un piquet de prise de terre correctement installé en terrain sain et une prise électrique avec fil de terre apparente témoignent des bonnes pratiques à adopter.
