Un tableau électrique ancien équipé de fusibles peut encore fonctionner, mais sa sûreté et sa capacité à protéger efficacement votre installation sont souvent limitées. Dans un logement réel, remplacer un tableau électrique à fusibles par un tableau à disjoncteurs améliore la sécurité, facilite la maintenance et permet de mieux adapter la protection des circuits aux usages actuels.
Comprendre la différence entre fusibles et disjoncteurs
Un fusible est un élément consommable qui fond lorsqu’il y a un courant excessif, coupant ainsi le circuit. Ce système a été longtemps utilisé, notamment dans les tableaux électriques anciens. Le disjoncteur, lui, est un interrupteur automatique réarmable qui se déclenche en cas de surcharge ou de court-circuit et peut être réinitialisé sans remplacement de pièce. Il offre une meilleure protection et est plus pratique au quotidien.
Par exemple, dans une installation domestique ancienne, un fusible 10 A va sauter s’il détecte un courant supérieur, protégeant ainsi la ligne, mais il faudra impérativement remplacer le fusible rapidement pour rétablir le courant. En revanche, un disjoncteur déclenchera et peut être remis en marche par simple action sur un levier, réduisant ainsi le temps d’interruption et le risque d’erreur lors du remplacement.
Pourquoi envisager le remplacement dans votre logement
Sécurité améliorée : les disjoncteurs offrent une protection plus fiable contre les surcharges et les courts-circuits, réduisant les risques d’incendie. De plus, la plupart des disjoncteurs modernes intègrent des mécanismes plus sensibles, adaptant la réponse à la nature du défaut.
Conformité aux normes : les installations récentes et certifiées Consuel intègrent des disjoncteurs, souvent avec des interrupteurs différentiels pour la protection des personnes, conformément aux normes NF C 15-100.
Maintenance simplifiée : plus besoin de changer un fusible à chaque déclenchement, le réarmement est rapide et plus sûr.
Adaptation aux besoins actuels : les disjoncteurs peuvent être dimensionnés précisément pour chaque circuit, en tenant compte des nouveaux équipements électriques, comme la recharge de véhicules électriques, la domotique ou le chauffage électrique.
Par exemple, un foyer qui installe une borne de recharge pour voiture électrique devra renforcer son tableau électrique, souvent en remplaçant le porte-fusibles par un système à disjoncteurs capable de gérer des sorties dédiées et protégées avec des calibres adaptés. Sinon, la surconsommation peut faire sauter les fusibles inadéquats, ce qui est gênant et potentiellement dangereux.
Les points de sécurité à vérifier avant et pendant le remplacement
Dans un tableau avec fusibles, l’état de l’installation en aval est important : les câbles, la qualité de la mise à la terre, la présence de dispositifs différentiels. Avant toute intervention, il faut couper l’alimentation générale avec prudence. Ce type d’opération est à faire réaliser de préférence par un professionnel qualifié, qui vérifiera notamment :
La conformité des câbles et leur section par rapport à la puissance des disjoncteurs envisagés, pour éviter tout risque de surchauffe ou d’incendie.
La bonne protection différentielle (30 mA au minimum) pour limiter les risques d’électrocution, vérifiant que ces dispositifs sont bien installés sur les circuits électriques sensibles (salle de bains, cuisine).
L’équilibrage des circuits pour éviter les déséquilibres et repérer clairement chaque ligne afin de prévenir les surcharges et faciliter les interventions ultérieures.

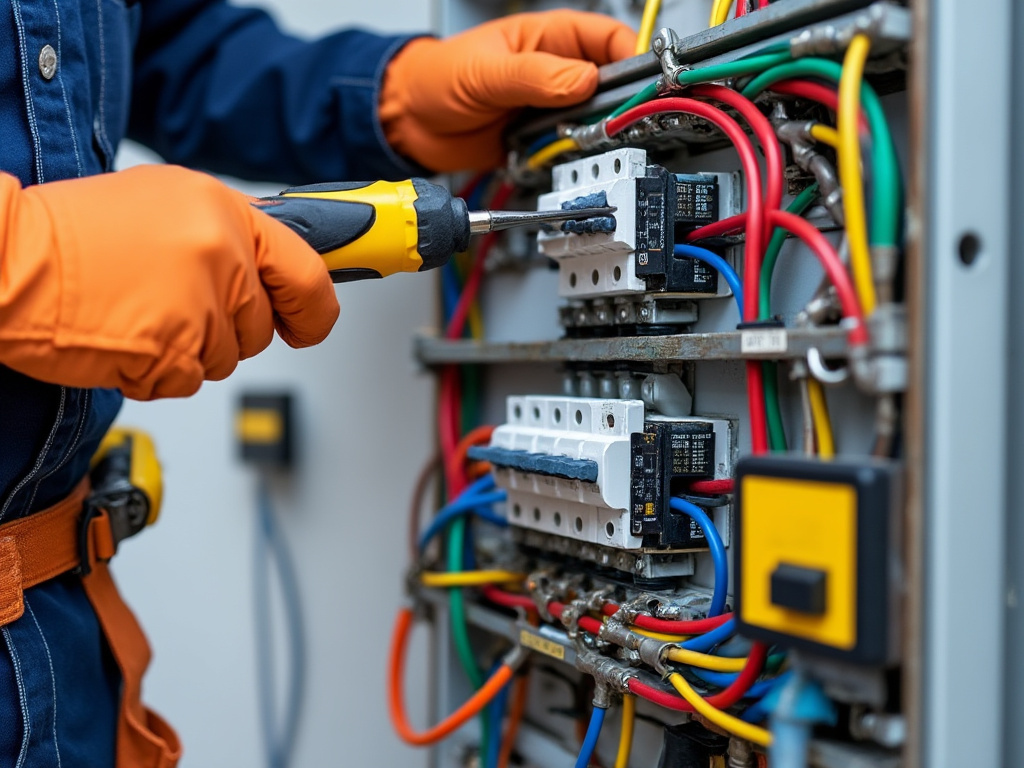

Sur le terrain, un électricien expérimenté va aussi vérifier l’état des bornes de connexion, rechercher d’éventuelles dégradations dues à l’humidité ou à la corrosion, et s’assurer que la mise à la terre respecte les résistances imposées par la réglementation (moins de 100 ohms idéalement). Par exemple, dans une maison ancienne, il n’est pas rare de découvrir une mise à la terre obsolète ou insuffisante, ce qui nécessite une remise à niveau avant ou pendant le remplacement du tableau.
Comment se passe la modernisation : étapes générales
La simplification découle souvent du remplacement complet du tableau. Voici comment cela s’organise en pratique :
Couper l’alimentation générale : phase indispensable pour toute opération en sécurité, souvent en coupant le disjoncteur général depuis le compteur ou l’arrivée principale.
Évacuer les anciens fusibles et leur porte-fusibles, qui sont spécifiques et incompatibles avec les disjoncteurs modernes. Cette étape implique de déconnecter avec soin les circuits sans endommager les câblages existants.

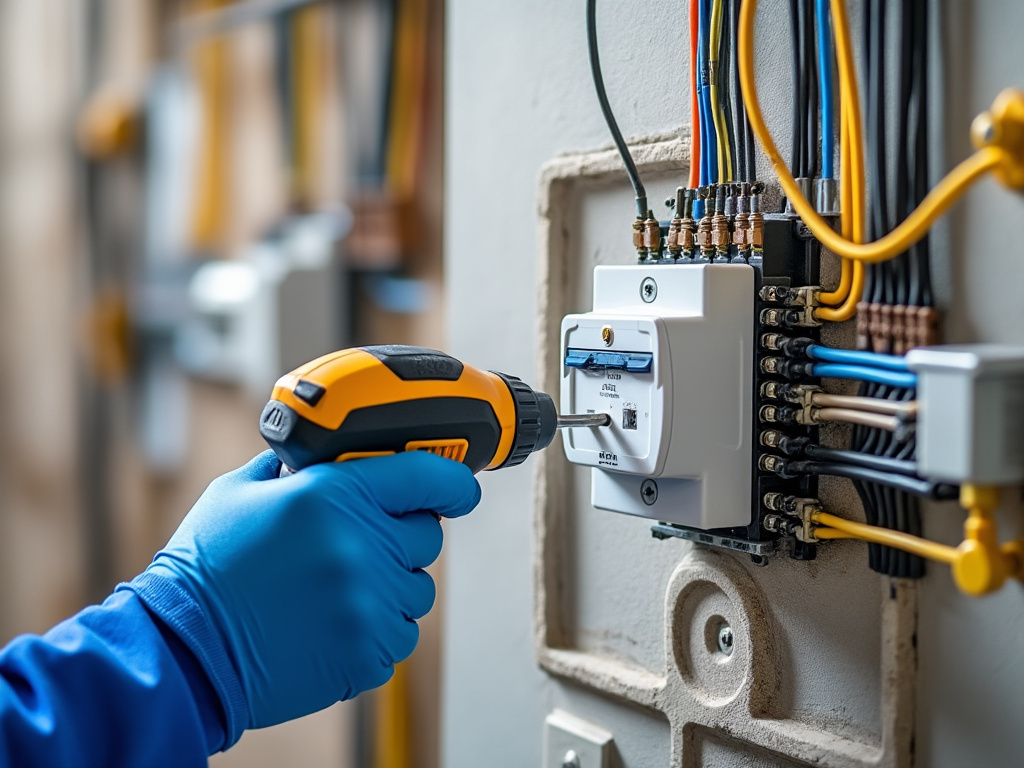

Installer un tableau modulaire avec un disjoncteur général, plusieurs disjoncteurs divisionnaires et interrupteurs différentiels, le tout modulable pour s’adapter aux besoins évolutifs de la maison.
Raccorder les circuits existants en respectant les codes couleurs, la polarité et la continuité de la terre, ce qui permet de garantir la conformité et le bon fonctionnement global.
Tester le fonctionnement et réaliser les essais de déclenchement différentiel en présence de l’électricien, ainsi que le contrôle d’absence de tension et le test à la pince ampèremétrique pour vérifier le bon dimensionnement des protections.
Cette procédure suppose un diagnostic préalable fiable. Un tableau mal repéré ou mal câblé peut réserver des surprises : circuits non identifiés, câbles dégradés, absence de terre effective. Un électricien vérifiera tout cela avant d’agir. Sur certains chantiers, il peut être nécessaire de rénover entièrement les circuits en aval s’ils sont jugés dangereux.
Dans une maison ancienne que nous avons visitée, par exemple, le remplacement du porte-fusibles par un tableau modulaire a aussi impliqué la reprise de câblages vétustes : des sections inadaptées pour le chauffage électrique ont été changées, ce qui a permis d’améliorer notablement la sécurité et la performance électrique.
Ordre de décision : quand et comment planifier le remplacement ?
Avant de passer à l’acte, il convient de suivre cet ordre de décision :
Évaluer l’âge et l’état du tableau : un tableau à fusibles datant de plus de 20-25 ans est souvent obsolète et présente un risque augmenté de dysfonctionnement.
Identifier les signes d’alarme : fusibles qui sautent fréquemment, prises qui chauffent, absence de prise de terre fonctionnelle, disjonction automatique inexistante ou inadaptée.
Consulter un professionnel qualifié : un diagnostic électrique complet réalisé par un électricien permettra d’établir l’état précis et les besoins en rénovation.
Comparer les options : envisager une remise à niveau complète ou partielle, selon l’état du câblage et de la distribution.
Planifier les travaux : prévoir des interventions dans un créneau où l’alimentation pourra être coupée sans grave inconvénient et disposer de l’ensemble des documents et autorisations éventuelles.
La planification est essentielle pour éviter les coups de froid ou d’ombre liés à un tableau défaillant, tout en maîtrisant le budget.
Les erreurs fréquentes à éviter lors du remplacement
Remplacer un fusible par un disjoncteur sans vérifier la section et l’état des câbles peut entraîner une protection insuffisante ou excessive, ce qui pose des risques de surcharge ou de déclenchement intempestif.
Ne pas respecter la réglementation sur les interrupteurs différentiels, notamment le seuil de déclenchement, limite la protection des personnes, surtout dans les pièces d’eau.
Ne pas repérer précisément les circuits dans le tableau rend plus difficile le dépannage futur et le partage de charge. Un repérage clair avec étiquettes est primordial.
Branler les protections sans couper l’alimentation générale expose à un risque électrique grave et peut entraîner des conséquences mortelles.
Essayer de faire soi-même cette opération sans compétences approfondies met en danger la sécurité du logement et des occupants et est interdit par la réglementation dans la plupart des cas.
Un exemple concret rapporté : un propriétaire souhaitait remplacer seul son porte-fusibles par un tableau à disjoncteurs, mais a négligé la section des câbles anciens, ce qui a conduit à un déclenchement systématique et à la nécessité d’une intervention coûteuse de remise à niveau complète.
Informations à préparer avant d’appeler un électricien
Pour optimiser votre échange avec le professionnel et obtenir un devis clair, gardez à disposition :
Une photo ou une description du tableau existant (type de fusibles, nombre de circuits), ce qui facilite l’évaluation initiale.
La liste des équipements électriques importants dans le logement (chauffage, gros électroménager, bornes de recharge éventuelles), car cela influe directement sur la puissance à protéger.
Les points qui vous paraissent problématiques (disjoncteur qui saute souvent, circuits non identifiés, prise chauffée…), éléments qui orientent le diagnostic.
Votre souhait éventuel d’amélioration (installation de prises supplémentaires, ajout de différentiel, mise aux normes), pour adapter précisément la prestation.
Si vous disposez du carnet d’entretien de votre logement ou des plans électriques, prenez-les avec vous lors du rendez-vous. Ce niveau d’écoute et de préparation facilite grandement le travail de l’électricien et évite les mauvaises surprises.
Points de vigilance en cours et après travaux
Après le remplacement, il est important de vérifier plusieurs points avec le professionnel :
Le bon déclenchement des disjoncteurs lors d’un test volontaire pour garantir la réactivité des protections.
La présence et le fonctionnement des interrupteurs différentiels pour la sécurité des personnes.
Le repérage clair des circuits avec un plan mis à jour qui sera conservé avec le carnet électrique.
Les tests d’isolement et la mesure de la résistance de mise à la terre (doit être conforme aux normes).
Une formation succincte de l’utilisateur final sur le fonctionnement des disjoncteurs et l’attitude à mener en cas de déclenchement.
Ainsi, lors de travaux récents dans un appartement parisien, le contrôle post-intervention a révélé une défaillance du différentiel qui a été immédiatement remplacée, évitant un risque majeur.
Sources utiles et recommandations complémentaires
Pour approfondir, vous pouvez consulter les sites officiels comme Service-Public pour les diagnostics du logement, ou Consuel concernant les attestations de conformité électrique. Promotelec offre aussi de nombreuses ressources sur la sécurité et les bonnes pratiques.
De plus, les sites Enedis et Ministère de la Transition écologique fournissent des informations utiles sur le réseau, le compteur, et les aspects énergétiques liés au logement.
Vérifications à préparer avant d’appeler un électricien
Notez l’âge approximatif du tableau et des fusibles, souvent un indicateur de vétusté et de risque.
Vérifiez si le disjoncteur principal ou le porte-fusible général est accessible et en bon état.
Regardez si des fusibles ont sauté récemment, sur quels circuits et dans quelles circonstances, pour remonter aux causes.
Repérez si vous avez un différentiel dans le tableau (une partie avec un bouton test) et notez son état apparent.
Songez aux appareils électriques dont vous disposez et à leur puissance, car cela influencera la configuration future.
Préparez vos questions pour savoir si un remplacement complet ou partiel est préférable selon vos priorités (budget, sécurité, évolution).
Ces éléments faciliteront l’intervention et garantiront que l’électricien pourra vous proposer une solution sécurisée et adaptée à votre logement, tout en respectant les normes en vigueur.
