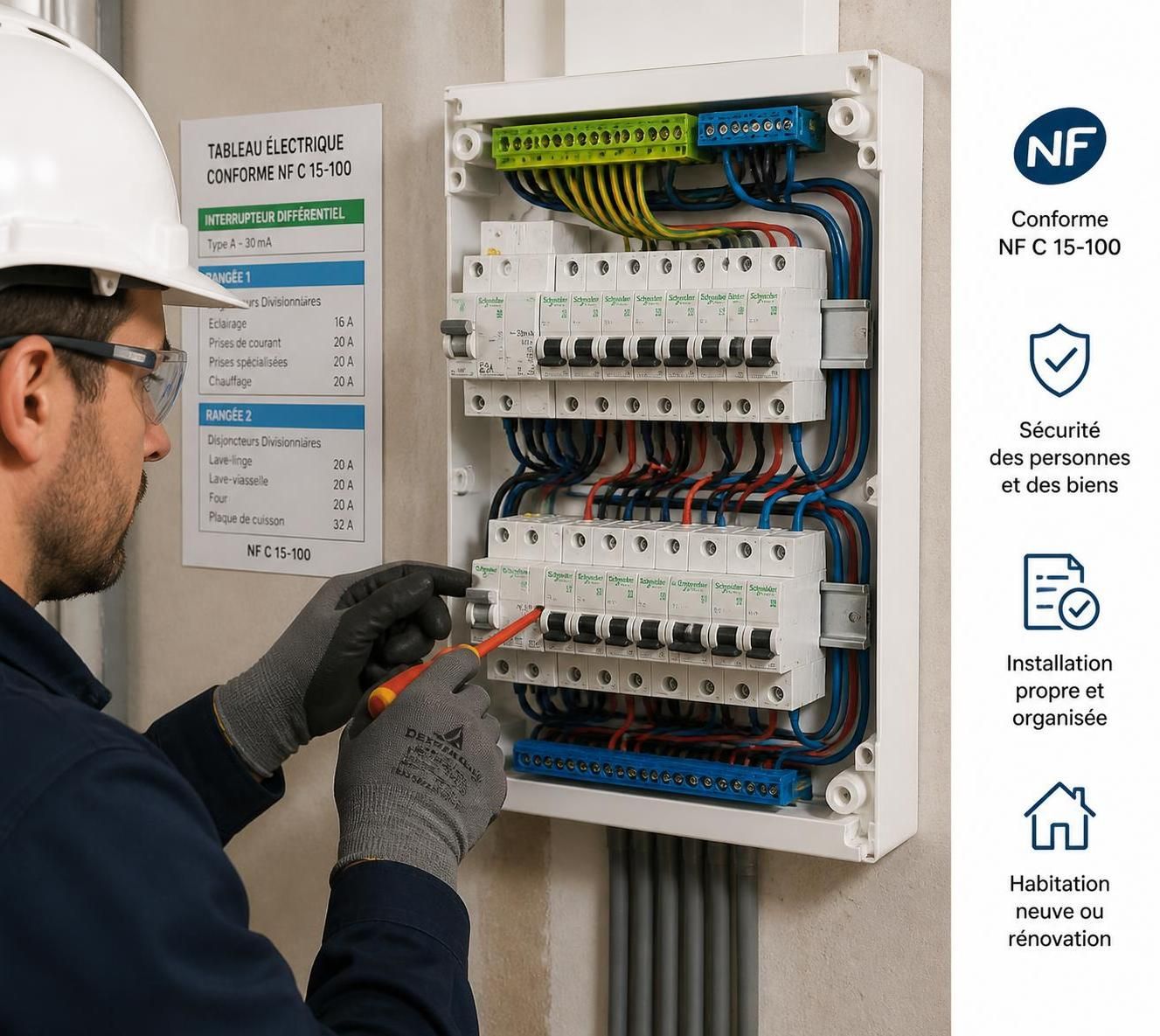

Le tableau électrique est le cœur de toute installation électrique résidentielle. Il centralise la distribution de l’électricité dans le logement et garantit la sécurité électrique en isolant chaque circuit avec ses propres protections. Un tableau électrique 2 rangées, couramment utilisé pour des appartements ou des maisons de taille moyenne, accueille en général entre 20 et 30 modules, soit suffisamment de place pour les circuits indispensables sans sacrifier l’encombrement.
À l’ouverture d’un tableau, on distingue plusieurs composants essentiels : les interrupteurs différentiels 30 mA, indispensables pour protéger les personnes contre les risques d’électrocution, et les disjoncteurs divisionnaires, chargés de protéger chaque circuit des surintensités. Le respect des normes électriques, en particulier la NF C 15-100, impose la présence d’au moins deux interrupteurs différentiels, dont un de type A, afin de gérer convenablement les circuits sensibles comme le lave-linge ou la plaque de cuisson.
Par exemple, dans certains logements anciens, il n’est pas rare de trouver un seul différentiel, avec un câblage désordonné. Ce genre de configuration accroît les risques d’incidents et peut provoquer des coupures non sélectives, c’est-à-dire qu’un défaut sur un seul appareil peut couper le courant dans toute la maison. La présence d’un tableau bien organisé, avec ses dispositifs répartis en deux rangées, permet de limiter ce désagrément.
Le tableau électrique ne se limite pas à la protection : il facilite aussi la maintenance et l’évolution de l’installation. Un tableau 2 rangées bien dimensionné offre en général une réserve d’au moins 20 % de modules libres, une pratique recommandée par la norme NF C 15-100 pour anticiper les ajouts éventuels (borne de recharge IRVE, climatiseur, etc.). Un schéma clair et compréhensible entièrement respectueux de la répartition des circuits est primordial.
Pour illustrer, à Marseille, sur un chantier récent, le tableau d’une maison des années 90 avait été remplacé par un tableau avec deux rangées, parfaitement aligné avec les normes actuelles. Cela a simplifié la lecture et permis d’ajouter un circuit dédié à la pompe à chaleur sans toucher au reste.
Le choix d’un tableau électrique 2 rangées est donc une question d’équilibre entre la taille du logement, le nombre de circuits nécessaires et la possibilité d’évolutions futures. Pour approfondir le fonctionnement des différents composants et leur importance, voir une explication du schéma électrique qui détaille chaque élément de protection.

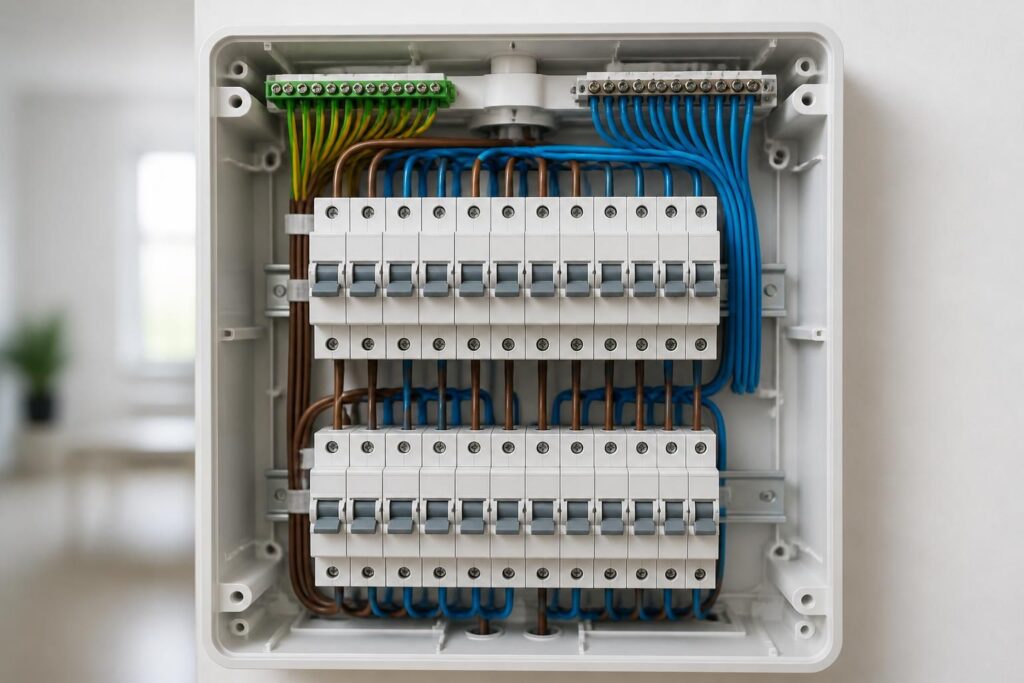

Dimensionner son tableau électrique ne se résume pas à compter le nombre de pièces de votre maison, mais à prendre en compte la complexité réelle de votre installation électrique. Un tableau électrique 2 rangées propose généralement deux rangées de 13 modules chacune, soit environ 26 modules au total.
Chaque module est un emplacement pouvant accueillir un appareil modulaire : disjoncteur, interrupteur différentiel, contacteur ou encore parafoudre. Par exemple, un différentiel bipolaire occupe 2 modules tandis qu’un disjoncteur unipolaire n’en prend qu’un.
Un logement de 80 à 100 m² avec 15 à 25 circuits (éclairage, prises, circuits spécialisés) s’adapte parfaitement à cette configuration. Pour un T3, le tableau 2 rangées est souvent suffisant, pourvu que la règle des 20 % de modules libres soit respectée. Plutôt que de saturer chaque rangée avec des disjoncteurs, il est essentiel d’envisager une extension ou un tableau plus grand en cas d’ajouts prévus.
Voici un tableau récapitulatif des circuits typiques et leurs besoins en modules et disjoncteurs :
| Type de circuit | Usage estimé | Calibre disjoncteur recommandé | Section câble (mm²) | Nombre modules approximatif |
|---|---|---|---|---|
| Éclairage | Lumières, spots | 10 A | 1,5 | 2-4 |
| Prises de courant | Appareils classiques | 16-20 A | 2,5 | 6-10 |
| Four électrique | Cuisine | 20 A | 2,5 à 6 | 1 |
| Chauffe-eau | Eau chaude sanitaire | 20-25 A | 2,5 à 4 | 1 |
| Chauffage électrique | Radiateurs, convecteurs | 16-25 A | 1,5 à 4 | 1-3 |
Le respect des calibres par rapport aux sections de câbles est une question cruciale : un calibre trop élevé peut empêcher la protection de fonctionner correctement, crée des risques d’incendie, alors qu’un calibre trop faible risque des coupures fréquentes injustifiées.
Le choix des disjoncteurs différentiels et leur répartition s’effectuent aussi selon la règle des 8 circuits par différentiel. Une installation de plus de 16 circuits devra au minimum posséder trois différentiel 30 mA, avec un différentiel de type A dédié aux circuits sensibles. On évite ainsi les désagréments de coupures intempestives sur plusieurs circuits. Cette organisation est capitale pour la sécurité électrique, tout comme la conformité normative. Plus de détails utiles sont disponibles sur l’installation sécurisée d’un tableau électrique 2 rangées.
Installer un tableau électrique 2 rangées n’est pas un travail à prendre à la légère. Il s’agit non seulement de veiller à la bonne organisation des circuits, mais également de respecter strictement les règles fixées par la norme NF C 15-100, devenue encore plus précise avec les mises à jour récentes applicables depuis septembre 2025.
Un point de vigilance important concerne l’emplacement du tableau. Il doit être installé dans l’ETEL (Espace Technique Électrique du Logement), avec une gaine technique logiquement positionnée pour faciliter l’arrivée et le départ des câbles. Les dimensions minimales pour cet espace sont de 600 mm de largeur et 250 mm de profondeur. Par ailleurs, le tableau doit se situer à une hauteur accessible : entre 0,90 m et 1,80 m du sol, ou entre 0,75 m et 1,30 m dans les logements adaptés aux personnes à mobilité réduite.
Le câblage électrique doit être clair et respecter les repères : phase en marron, neutre en bleu, terre en jaune/vert. Le montage doit être effectué en coupant l’alimentation générale afin d’éviter tout risque d’électrocution. Les connectiques doivent garantir une bonne continuité, et les peignes d’alimentation doivent être utilisés pour une distribution uniforme du courant sur chaque rangée.
Une fois installé, le tableau fait l’objet de tests rigoureux : vérification des protections, fonctionnement des interrupteurs différentiels et contrôle de l’absence d’erreur de câblage. Pour toute nouvelle installation ou rénovation lourde, une attestation Consuel est obligatoire avant remise sous tension. Sans ce document, l’alimentation par Enedis ne peut être validée.
Un dépannage courant que j’ai souvent observé est lié à une mauvaise répartition des circuits entre les différentiels. Cela provoque un déclenchement disproportionné lors d’une fuite sur un appareil, coupant souvent un étage entier en même temps. Ce genre d’erreur se règle rapidement avec un bons dimensionnement initial.
Pour approfondir les aspects règlementaires liés à la pose d’un tableau 2 rangées, consultez les informations détaillées disponibles sur la norme du tableau électrique en rénovation.
Le choix du fabricant est un déclencheur important dans la réussite de votre installation électrique. En résidentiel, les marques dominantes sont Legrand avec ses gammes Drivia et Céliane, Schneider Electric avec la série Resi9, et Hager avec la gamme Volta. Chacune offre des avantages spécifiques, tant en matière de robustesse que de facilité d’installation et d’esthétique.
Legrand privilégie la simplicité et la modularité avec sa gamme Drivia, adaptée à la majorité des installations standard. Céliane, plus haut de gamme, introduit des options de personnalisation et un design soigné mais à un prix plus élevé. Schneider Electric se caractérise par des tableaux modulaires particulièrement adaptés aux besoins professionnels, assurant une bonne intégration avec les systèmes domotiques. Hager se positionne dans une fourchette compétitive avec une large offre d’accessoires compatibles et un bon rapport qualité-prix.
En termes de coûts, un tableau 2 rangées complet commence aux alentours de 150 € chez Legrand pour les modèles basiques. Pour Schneider ou Hager, comptez souvent de 200 € à 400 € pour des modèles incluant les protections et accessoires. Le choix doit toutefois être guidé par la disponibilité locale et la cohérence avec l’équipement existant pour simplifier les interventions futures.
Au-delà du prix et du design, privilégier une marque qui propose un suivi technique et des notices précises facilite aussi la pose, surtout pour un bricoleur expérimenté souhaitant installer lui-même son tableau.
Pour plus de détails comparatifs, le site Mirelec propose un guide complet sur les tableaux électriques incluant ces marques.

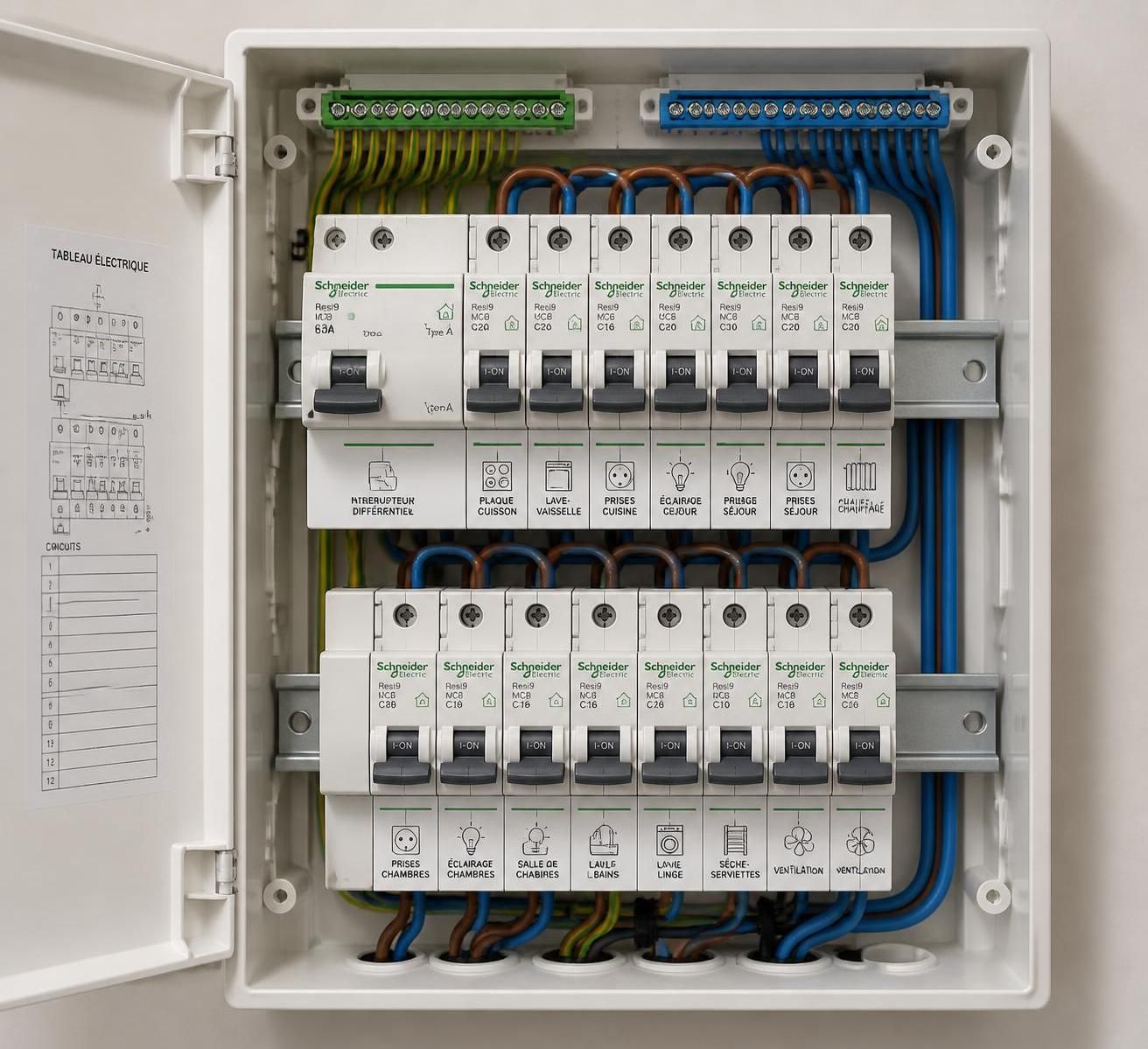

Un tableau électrique 2 rangées, malgré sa compacité, peut être optimisé pour garantir une organisation claire et évolutive. La première étape consiste à regrouper les circuits par fonction : éclairage, prises, circuits spécialisés (chauffe-eau, chauffage, climatisation). Le regroupement facilite la lecture et la maintenance en évitant de chercher un circuit spécifique parmi des dizaines.
Une bonne pratique est d’utiliser des étiquettes durables sur chaque disjoncteur afin d’identifier rapidement le circuit concerné, surtout lorsque plusieurs personnes peuvent intervenir, ou lors d’une rénovation. Le câblage interne doit être ordonné, avec des gaines et attaches pour éviter l’entassement qui complique la maintenance et nuit à la sécurité.
Il est impératif de conserver une réserve de modules libres d’au moins 20 % sur l’ensemble du tableau. Cette marge est fondamentale pour intégrer ultérieurement de nouveaux circuits, notamment pour la recharge des véhicules électriques, la domotique ou des appareils supplémentaires. Lorsque la place manque, il est préférable d’envisager un tableau 3 rangées ou un tableau divisionnaire filaire en extension.
Voici une liste des meilleures pratiques pour optimiser un tableau électrique 2 rangées :
Planifier ainsi l’organisation évite les interventions coûteuses plus tard qui consisteraient à remplacer un tableau saturé. De plus, la gestion rigoureuse des circuits diminue les risques de coupures globales et permet de cibler rapidement la source d’un défaut.
En ce sens, le guide du tableau électrique 2 rangées publié par un expert en rénovation électrique offre une aide précieuse à ceux qui souhaitent maîtriser l’ensemble des étapes, du choix à l’installation. Plus d’informations sur l’installation sécurisée d’un tableau électrique à deux rangées illustrent parfaitement ces stratégies.
