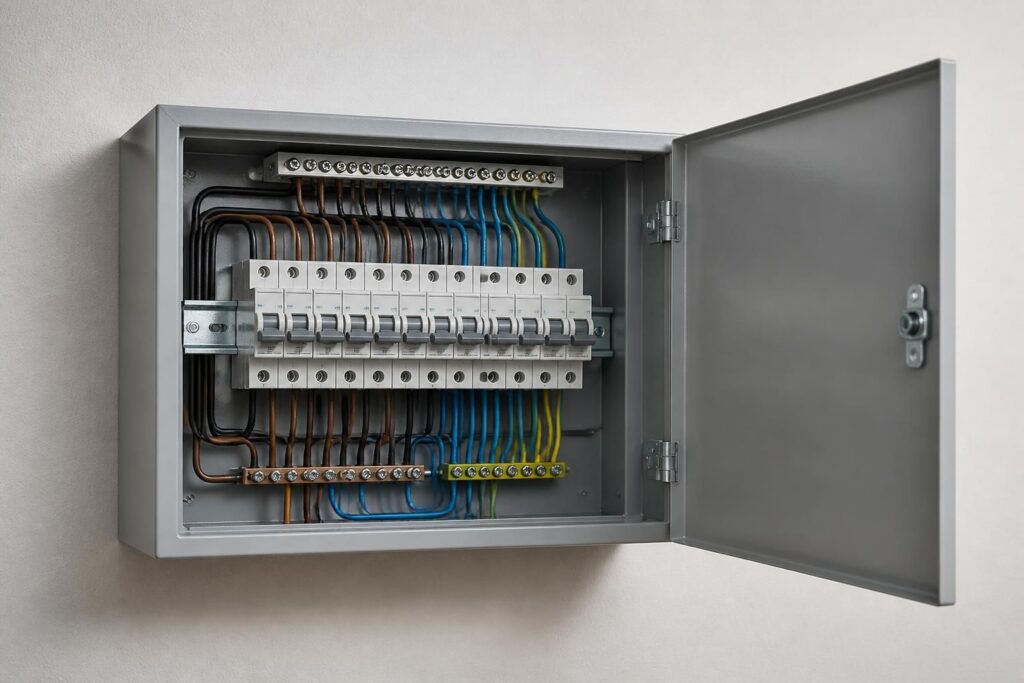

Tout savoir sur le tableau électrique 1 rangée : installation, usage et entretien

Choix et préparation du tableau électrique 1 rangée selon les normes électriques

Le tableau électrique 1 rangée représente une solution compacte et efficace pour les installations électriques résidentielles de taille modeste. Avant de vous lancer dans l’installation, une étude précise des besoins en circuits est indispensable pour choisir un modèle adapté. Pour une habitation d’environ 50 m², un tableau de 6 modules suffit généralement, tandis qu’une surface plus importante, comme une maison de 100 m², requiert souvent un tableau de 12 modules, permettant d’accueillir plus de disjoncteurs.

Chaque circuit électrique doit être protégé individuellement, conformément à la norme NF C 15-100, ce qui implique l’installation d’un disjoncteur adapté à l’intensité du circuit : 10A pour un éclairage, 16A pour les prises, 32A pour une plaque de cuisson, etc. Ce respect des spécifications est indispensable pour garantir non seulement une sécurité électrique optimale, mais aussi pour faciliter l’entretien futur du tableau. Il est conseillé de vérifier la compatibilité du tableau avec le réseau électrique et le compteur existants afin d’assurer une intégration sans faille.

Le matériel nécessaire pour cette installation est précis et complet. Il inclut :

• un tableau électrique Legrand 1 rangée, modèle DX3 ou équivalent,
• des disjoncteurs divisionnaires et un disjoncteur différentiel (au moins deux : un type AC et un type A),
• des câbles électriques de sections adaptées, conformes aux exigences de sécurité électrique pour éviter tout risque de surchauffe,
• des borniers de connexion, indispensables pour la facilité de raccordement,
• de la fixation adaptée au type de mur,
• des outils de câblage spécifiques : tournevis, pinces à dénuder et sertir, testeur de tension, niveau à bulle,
• et des équipements de sécurité personnelle, notamment gants isolants et lunettes de protection.

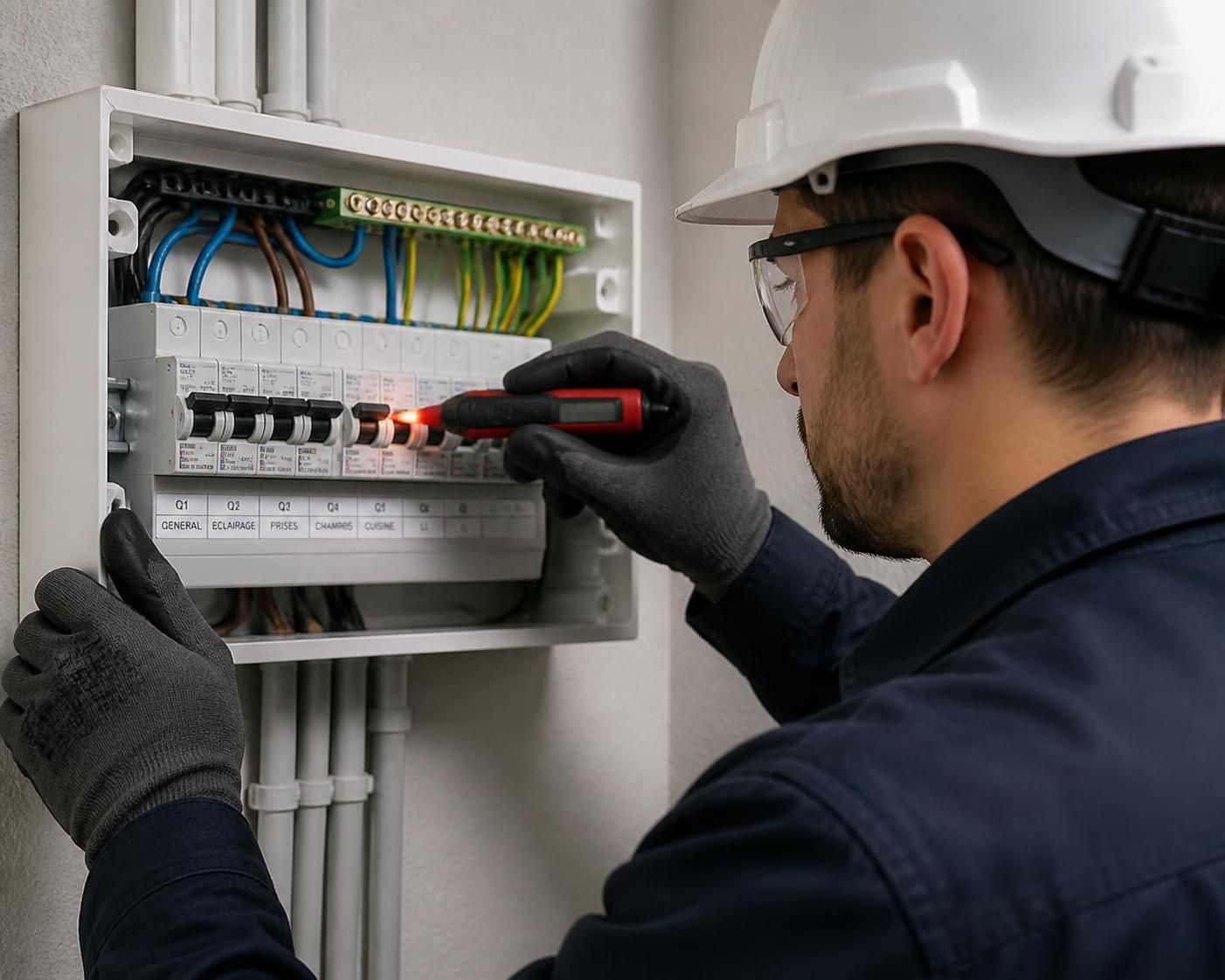

Il est crucial de procéder à une coupure totale du courant au niveau du disjoncteur général avant toute intervention. Ce geste simple mais indispensable doit être suivi d’une vérification avec un testeur de tension pour garantir l’absence de tension résiduelle. N’oubliez pas de documenter l’état initial du tableau avec des photos ou des notes détaillées : ce précieux repère vous servira lors du remontage et limitera les erreurs.

Pour mieux appréhender ces étapes, vous pouvez consulter un guide détaillé d’installation d’un tableau électrique Legrand 1 rangée, qui offre un accompagnement pas à pas à tous les bricoleurs souhaitant s’attaquer à ce type de travaux électriques.

Installation précise et sécurisée du tableau électrique : fixation et câblage

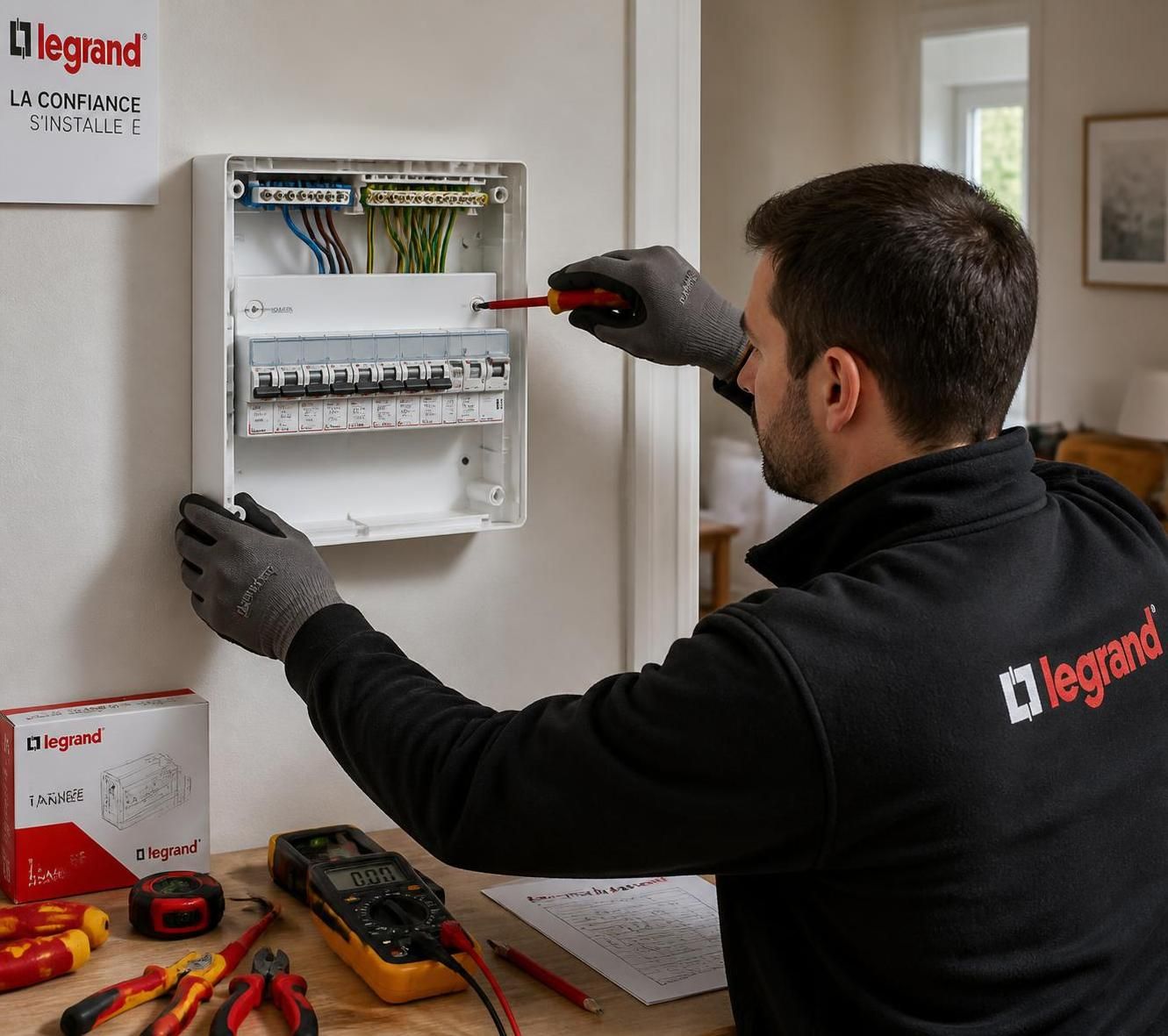

L’étape importante de fixation du tableau électrique demande une attention particulière. Le tableau doit être posé sur une gaine technique logement (GTL) qui respecte les exigences de la norme NFC 15-100. Cette gaine doit être située dans un espace technique sans tuyaux de gaz, canalisation d’eau ou source de chaleur, ce qui garantit la pérennité et la sécurité de l’installation. La fixation s’opère à une hauteur idéale entre 1,30 m et 1,50 m du sol, dans un espace accessible et ventilé.

La fixation au mur repose sur des chevilles adaptés au type de cloison, associées à un niveau à bulle pour garantir une installation parfaitement horizontale. La résistance du support est un facteur central : un tableau mal fixé peut compromettre non seulement la sécurité mais aussi la facilité d’entretien futur.

Le câblage du tableau électrique doit respecter le code des couleurs normatif : fil de terre en jaune-vert connecté aux borniers dédiés, neutre en bleu, et fils de phase en rouge, noir ou brun vers les disjoncteurs. L’utilisation de borniers facilite les connexions et évite le desserrement des fils au fil du temps, qui pourraient engendrer une surchauffe et des pannes.

La connexion rigoureuse des circuits s’accompagne du respect de la section des câbles adaptée à l’intensité des disjoncteurs installés (par exemple, 2,5mm² pour les prises protégées par un disjoncteur 16A). Un exemple d’organisation claire dans un tableau 1 rangée se présente ainsi :

Type de circuit	Calibre disjoncteur	Section câble minimale
Éclairage	10A ou 16A	1,5 mm²
Prises électriques	16A	2,5 mm²
Chauffage électrique	20A	2,5 mm²
Four électrique	20A à 32A	2,5 mm² à 6 mm²
Prise de recharge pour véhicule électrique	32A	6 mm²

Un montage organisé rend l’entretien tableau beaucoup plus sûr et accessible. Pour vous familiariser avec les configurations optimales, cet article d’électro-conseil détaille les meilleures pratiques de câblage et montage adaptées au tableau Legrand.

Fonction des disjoncteurs et dispositifs de protection dans un tableau électrique 1 rangée

Au cœur du tableau électrique, les disjoncteurs jouent un rôle fondamental pour la sécurité électrique de l’habitation. Ils protègent les circuits contre les surcharges et courts-circuits tout en garantissant la protection des biens en limitant les risques d’incendie. Par ailleurs, les interrupteurs différentiels, obligatoires dans toutes les installations modernes, protègent les personnes en détectant les fuites de courant supérieur à 30 mA et coupent l’alimentation immédiatement.

Une règle importante à retenir est qu’un disjoncteur différentiel ne doit pas supporter plus de huit disjoncteurs divisionnaires en aval pour assurer une protection efficace. Leur type est défini en fonction du type de circuit électrique :

• Type AC pour les circuits classiques d’éclairage et prises standards,
• Type A pour circuits comportant des équipements électroniques comme les plaques de cuisson ou les lave-linges,
• Type F, recommandé pour certains équipements sensibles ou très consommateurs.

Le tableau électrique 1 rangée doit ainsi contenir au minimum deux interrupteurs différentiels : un de type AC et un de type A pour mieux couvrir l’ensemble des équipements. Ces dispositifs facilitent la détection rapide de défauts électriques, réduisant efficacement les risques d’électrocution et d’incendie.

Pour faciliter la compréhension des fonctions complémentaires et la composition détaillée d’un tableau, vous pouvez consulter ce guide complet de tableau électrique et ses protections.

Entretien et maintenance d’un tableau électrique 1 rangée : les bonnes pratiques

L’entretien tableau est une étape souvent oubliée, pourtant indispensable pour garantir la longévité et la sécurité de votre installation électrique. Un contrôle régulier permet de détecter les signes d’usure, de corrosion ou de serrage insuffisant des connexions. Ces défauts peuvent provoquer des échauffements, visibles à l’œil nu ou détectables à la sonde thermique, qui, laissés sans réparation, peuvent entraîner des pannes graves.

Il est recommandé de :

1. Vérifier visuellement l’état des disjoncteurs et interrupteurs différentiels, en vous assurant qu’ils ne présentent pas de traces de brûlures ou de déformation.
2. Contrôler régulièrement le serrage des connexions à l’aide d’un tournevis adapté, car des fils desserrés peuvent provoquer des arcs électriques dangereux.
3. Tester périodiquement le fonctionnement des disjoncteurs différentiels en appuyant sur le bouton test (simulant une fuite de courant) pour s’assurer qu’ils interrompent correctement le circuit.
4. Conserver une documentation précise de l’installation ainsi que les schémas de câblage, facilitant toute intervention future.
5. Faire appel à un électricien professionnel au moindre doute sur les anomalies détectées.

Un tableau bien entretenu contribue non seulement à la sécurité mais optimise également l’usage électrique au quotidien, évitant des coupures intempestives et des surconsommations liées à un mauvais câblage ou à des composants défectueux.

Comprendre la norme NF C 15-100 pour une installation et un usage sécurisé du tableau électrique 1 rangée

La norme NF C 15-100 constitue la référence incontournable pour toute installation électrique résidentielle en France. Mise à jour récemment avec des compléments essentiels, elle définit les règles minimales de sécurité et de fonctionnalité que doivent respecter les tableaux électriques, incluant les modèles 1 rangée.

Au-delà des règles de composition, cette norme impose des exigences d’installation précises :

• Le positionnement du tableau dans une gaine technique logement (GTL) d’au moins 60 cm de largeur et 25 cm de profondeur,
• Une hauteur accessible des dispositifs de commande entre 0,50 m et 1,80 m, facilitant les interventions et la manœuvre en cas d’urgence,
• La réservation d’au moins 20 % des emplacements libres pour futures extensions, anticipant les évolutions de l’installation,
• La séparation stricte des circuits protégés par disjoncteurs et la limitation à huit disjoncteurs par interrupteur différentiel,
• Le respect des sections minimales et calibrages spécifiques pour chaque type de circuit.

Cette réglementation garantit à la fois une sécurité renforcée pour les occupants et une maintenance facilitée. Les professionnels et autos constructeurs doivent impérativement s’y référer. Pour approfondir le sujet et connaître toutes les dernières évolutions normatives, le guide sur la norme du tableau électrique à la rénovation offre une synthèse claire et actualisée de ces obligations.
