Tout savoir sur le tableau électrique legrand 2 rangées : installation et avantages

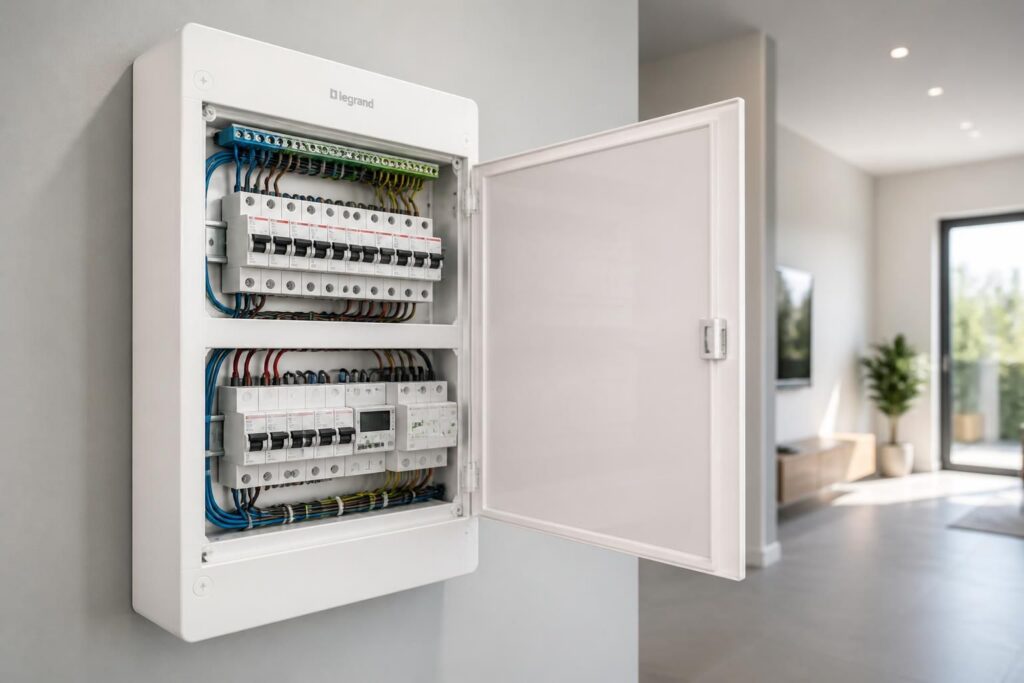

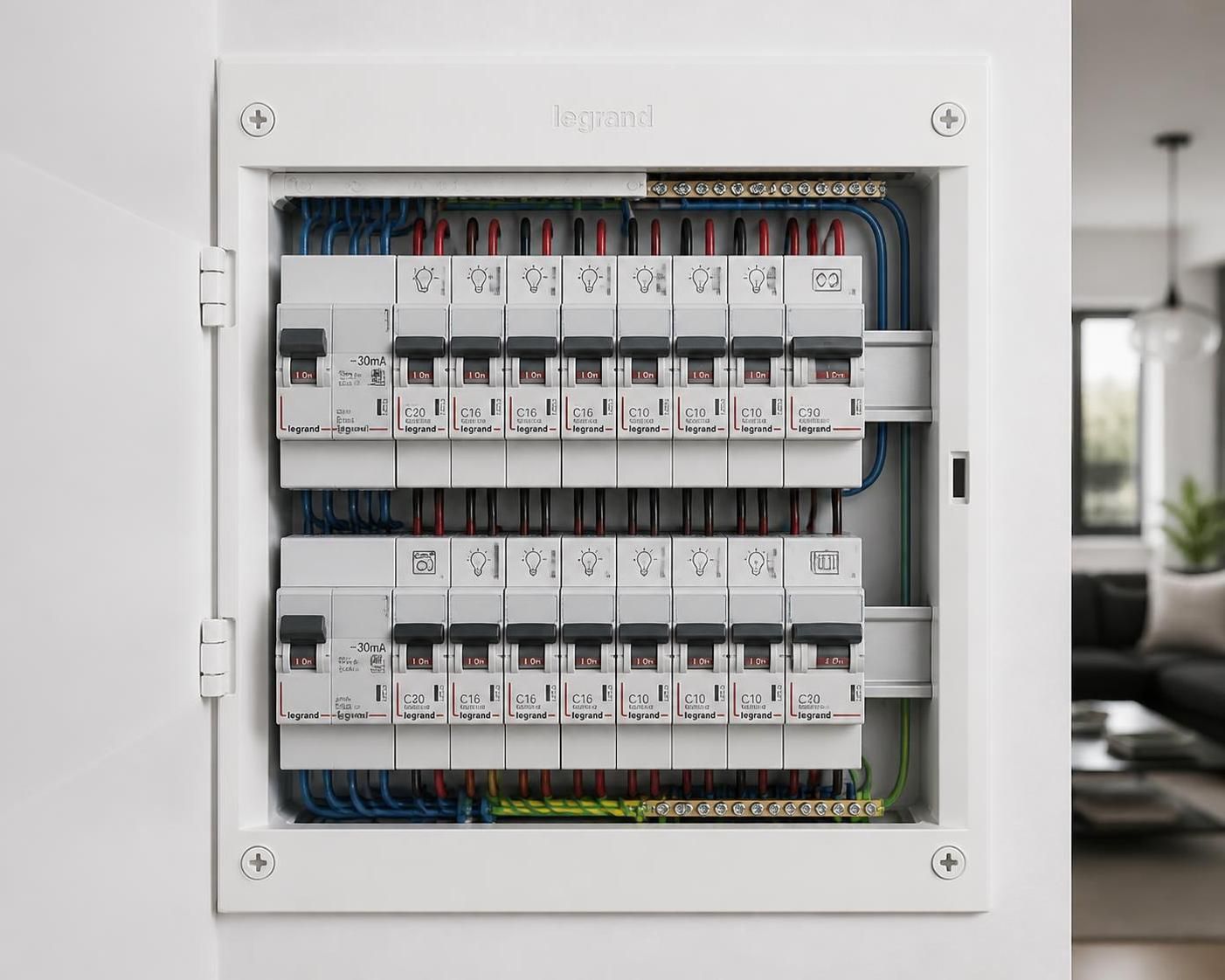

Les caractéristiques essentielles du tableau électrique Legrand 2 rangées

Le tableau électrique Legrand à 2 rangées est une solution particulièrement adaptée aux logements de taille moyenne, où les besoins électriques se complexifient sans pour autant nécessiter une grande installation industrielle. Ce type de tableau modulaire allie la robustesse, la modularité et la sécurité électrique, trois critères fondamentaux pour une installation électrique fiable et performante.

Conçu pour accueillir entre 26 et 36 modules selon les modèles, ce tableau offre une capacité suffisante pour gérer l’ensemble des circuits d’un T2 à T4, incluant l’éclairage, les prises, ainsi que les circuits spécialisés comme les chauffe-eau ou les dispositifs de sécurité. Chaque rangée sert à loger une série de dispositifs de protection tels que les disjoncteurs et les interrupteurs différentiels, indispensables à la protection des personnes et des biens.

Fabriqués par Legrand, ces tableaux portent les certifications NF et CE, garantissant leur conformité aux normes électriques en vigueur, notamment la norme NF C 15-100, pilier de la sécurité dans l’habitat en France. Le marquage de traçabilité du matériel Legrand, avec un numéro d’immatriculation unique, assure aussi une qualité contrôlée et la provenance des composants.

Outre sa taille, ce qui distingue un tableau 2 rangées Legrand est également son adaptabilité. La marque propose des coffrets à équiper ou des versions pré-équipées avec des dispositifs standard prêts à poser, facilitant ainsi les rénovations ou les installations neuves. Leurs coffrets sont conçus pour être installés sur une GTL (Gaine Technique Logement) ou directement sur le mur, aussi bien en intérieur qu’en milieu humide grâce à des boîtiers étanches.

Pour choisir le modèle adapté, il faut analyser minutieusement ses besoins en nombre de circuits et en puissance électrique. Par exemple, une famille dans un appartement de 70 m² disposera souvent d’un tableau 2 rangées, tandis qu’un studio pourra se contenter d’un tableau 1 rangée. Ce choix tient aussi compte des marges de réserve pour futures extensions ou équipements additionnels, car la norme impose de réserver environ 20 % d’emplacements libres dans le tableau pour garantir l’évolutivité de l’installation.

En résumé, le tableau électrique Legrand 2 rangées représente un équilibre idéal entre capacité, sécurité et modularité, alliant qualité française et bonnes pratiques d’installation. Pour approfondir la configuration optimale de ce type de tableau, vous pouvez consulter un guide spécialisé tel que celui proposé par Sud Rénovation qui détaille l’installation électrique à deux rangées.

Les étapes détaillées pour l’installation électrique d’un tableau Legrand deux rangées

L’installation d’un tableau électrique Legrand 2 rangées doit respecter rigoureusement les préceptes de la norme NF C 15-100, garantissant la sécurité des utilisateurs et la conformité réglementaire. Ce n’est pas une opération à prendre à la légère, car une erreur peut entraîner dysfonctionnements, risques d’électrocution ou incendie. Il est donc primordial de maîtriser les étapes essentielles avant de se lancer.

Préparation et sécurité avant tout

Avant toute intervention, il est impératif de couper le courant général pour éviter tout risque d’accident. Munissez-vous d’un détecteur de tension pour vérifier l’absence de courant dans les câbles que vous allez manipuler. Il est également conseillé de porter des équipements de protection comme des gants isolants et des lunettes. La sécurité électrique ne se négocie pas et doit être un réflexe systématique.

Le choix de l’emplacement du tableau doit être réfléchi : accessible, à hauteur réglementaire (entre 0,9m et 1,8m selon la norme), protégé contre l’humidité et bien ventilé. Pour plus de précisions sur les hauteurs d’installation, un article complet est disponible pour vous guider, notamment sur la hauteur de pose réglementaire.

Fixation et branchement du tableau

Une fois le tableau fixé solidement sur un mur ou dans la GTL, procédez au câblage méthodique. Les câbles doivent être acheminés dans des conduits ou goulottes adaptées afin d’assurer une protection mécanique, de faciliter le suivi et la maintenance ultérieure. L’usage systématique des couleurs normées est vital : bleu pour le neutre, marron ou noir pour la phase, jaune-vert pour la terre.

Le raccordement débute par les bornes de terre, neutre, puis le branchement des phases aux disjoncteurs correspondants, en serrant avec précision chaque vis pour éviter tout faux-contact. Le tableau modulaire permet d’installer des disjoncteurs peignables, qui simplifient le câblage par mutualisation de l’alimentation.

Contrôle des circuits et tests

Après raccordement, chaque circuit doit être testé individuellement en suivant une procédure stricte : vérification de la continuité de terre, absence de court-circuit, mise sous tension progressive et test des dispositifs différentiel et magnétothermique. En cas de doute, l’aide d’un professionnel est conseillée. Vous pouvez approfondir les spécificités des disjoncteurs différentiels et leur rôle dans la sécurité sur le site M Electricité.

Un schéma clair d’implantation et un étiquetage exhaustif des circuits faciliteront la maintenance et les interventions futures, garantissant lisibilité et organisation dans le tableau électrique.

Cette vidéo illustre visuellement chaque étape d’installation d’un tableau modulaire double rangée, offrant un complément visuel utile pour les bricoleurs avertis.

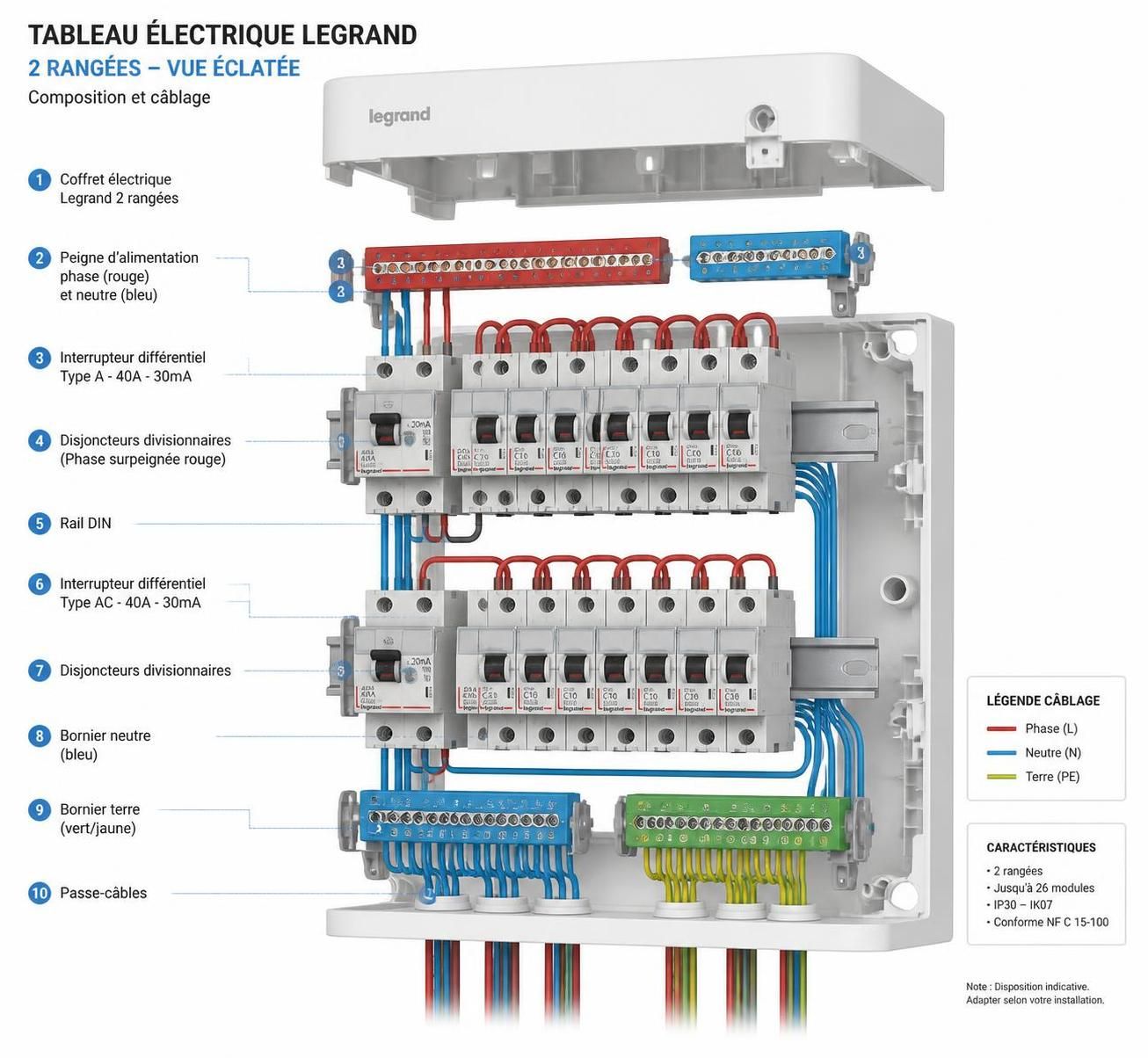

Les composants clés d’un tableau électrique Legrand 2 rangées et leur rôle précis

Le tableau électrique fonctionne comme le cœur de votre installation électrique domestique. Il centralise les protections, distribue le courant et assure la sécurité électrique. Comprendre ses composants permet de mieux appréhender son fonctionnement et de choisir les bons équipements.

Les interrupteurs différentiels

Essentiels à la sécurité, les interrupteurs différentiels détectent toute fuite de courant à la terre pouvant causer des électrocutions. Le tableau Legrand 2 rangées reçoit généralement au moins deux interrupteurs différentiels, souvent de type A ou AC, répartis sur les rangées pour protéger distinctement les circuits d’éclairage et de prises. Un standard dans l’installation électrique actuelle pour répondre aux exigences de la norme NF C 15-100.

Les disjoncteurs magnétothermiques

Ils protègent contre les surcharges et courts-circuits. Chaque circuit doit être protégé par un disjoncteur adapté en fonction de sa puissance et de la section de câble utilisée. Par exemple, un disjoncteur 10A protègera un circuit d’éclairage, alors qu’un 20A sera requis pour une prise ou un four électrique. Le tableau Legrand permet d’installer ces accessoires de façon modulable, simplifiant l’adaptation aux spécificités et aux évolutions constantes du réseau domestique.

Accessoires complémentaires et modules spécifiques

Selon les besoins, vous pouvez compléter votre tableau avec des modules comme les contacteurs jour-nuit, parafoudres, télérupteurs, minuteurs ou encore télévariateurs. Ces dispositifs facilitent la gestion automatisée de certains circuits, augmentant le confort et la sécurité électrique globale de votre logement.

Composant	Fonction	Exemple d’utilisation
Interrupteur différentiel (Type A ou AC)	Protection contre les fuites de courant, prévention des électrocutions	Protection circuits prises et éclairage
Disjoncteur magnétothermique	Protection contre surcharge et court-circuit	Protection prise de courant, four, chauffe-eau
Parafoudre	Protection contre surtensions et impacts de foudre	Installation dans zones à risque
Contacteur jour-nuit	Gestion tarifaire du chauffage électrique	Commande chauffe-eau pendant heures creuses

Pour mieux comprendre les différences entre ces dispositifs et leur rôle majeur, consultez notre article sur disjoncteurs et interrupteurs différentiels.

Les avantages pratiques du tableau électrique Legrand 2 rangées pour votre logement

Opter pour un tableau électrique Legrand à 2 rangées c’est choisir la qualité, la sécurité et la flexibilité. Plusieurs avantages clés expliquent pourquoi ce modèle est un choix privilégié tant en rénovation qu’en construction neuve.

• Modularité et évolutivité : La double rangée offre un espace important pour l’installation initiale ainsi que pour des ajouts futurs, permettant d’adapter l’installation aux évolutions de votre foyer sans changer de coffret.
• Conformité aux normes : Respect intégral de la norme NF C 15-100 qui réglemente les hauteurs, la sécurité et la capacité des tableaux électriques domestiques en France.
• Simplicité d’installation : Tables de connexion, peignes d’alimentation et système de fixation facilitent le montage pour les professionnels et les bricoleurs expérimentés.
• Sécurité renforcée : Installation possible d’au moins deux interrupteurs différentiels, meilleure répartition des disjoncteurs, protection optimale contre les risques électriques domestiques.
• Gain de place : Malgré sa capacité, le tableau reste compact et peut être installé dans diverses configurations murales, même en espace réduit.
• Design et accessibilité : Les coffrets Legrand offrent un design soigné, une bonne visibilité des étiquetages et un accès facile aux protections pour les interventions ultérieures.

Concrètement, c’est un tableau recommandé pour les appartements T2, T3 et T4, ou petites maisons où la puissance installée est comprise entre 9 kW et 12 kW, ce qui correspond à une majorité des logements résidentiels actuels. Ce choix technique optimise le coût, la sécurité et les perspectives de maintenance.

Pour découvrir les options les plus récentes et comparer les prix, la plateforme IZI by EDF propose un large éventail de tableaux électriques Legrand adaptés aux besoins des particuliers, avec des fourchettes de tarifs détaillées et des conseils personnalisés.

Erreurs fréquentes à éviter lors de l’installation d’un tableau électrique Legrand double rangée

La sécurité électrique ne tolère pas les approximations. Voici les erreurs classiques qui compromettent la sécurité de votre installation et qu’il convient absolument d’éviter avec un tableau électrique Legrand 2 rangées.

• Ne pas respecter la réserve d’emplacements libres : La norme oblige à laisser au moins 20 % de modules en réserve pour permettre des extensions. Négliger cela lève une difficulté majeure d’évolution.
• Utiliser des composants de marques différentes : Installer des disjoncteurs, interrupteurs et accessoires hétérogènes altère la compatibilité et peut entraîner des dysfonctionnements ou la non-conformité réglementaire.
• Mauvais câblage : Ne pas respecter le code couleur, ou réaliser des connexions lâches risquent surchauffe, court-circuit ou déclenchement intempestif des protections.
• Installer le tableau dans un endroit inapproprié : Emplacement non accessible, insuffisamment ventilé ou exposé à l’humidité, ce qui réduit la durée de vie du matériel et la sécurité.
• Ignorer les règles de hauteur : Installer le tableau trop bas ou trop haut complexifie son utilisation et contrevient aux exigences réglementaires.
• Omettre de faire contrôler l’installation : Le Consuel ou un électricien garantie la conformité et la sécurité : ne jamais omettre ce contrôle obligatoire.

La vigilance lors de la planification et de l’exécution de l’installation est cruciale. N’hésitez pas à faire appel à un professionnel qualifié pour valider votre projet ou réaliser les travaux. Pour plus de conseils et étapes sécurisées d’installation électrique domestique, vous pouvez consulter un guide complet sur M Electricité.
