Comprendre le schéma d’un tableau électrique pour une installation sécurisée

Déchiffrer le schéma électrique d’un tableau pour une installation sécurisée

Le schéma électrique d’un tableau électrique représente le squelette de toute installation domestique sécurisée. Il condense sur quelques lignes essentielles la distribution, la protection, et la mise à la terre des circuits électriques qui irriguent un logement. Comprendre ce schéma est fondamental, que vous soyez en phase de rénovation ou de construction neuve.

Ce plan repose sur une normalisation précise, imposée notamment par la norme NF C 15-100, qui encadre strictement la sécurité électrique en France. Le schéma montre clairement la position des disjoncteurs, des interrupteurs différentiels, du disjoncteur général, des borniers de terre, et parfois des dispositifs supplémentaires comme un parafoudre ou des modules de communication. Chaque symbole répond à une convention établie, ce qui permet à tout professionnel ou particulier averti d’identifier immédiatement la fonction de chaque élément.

À titre d’exemple, le rôle du disjoncteur général est primordial. Situé en tête de tableau, il assure la protection globale contre les surintensités et offre une coupure totale en cas d’incident majeur. En aval, les interrupteurs différentiels séparent les circuits par zones. Ils détectent les fuites de courant susceptibles de provoquer un choc électrique, garantissant ainsi la sécurité électrique des occupants. Ces différentiels sont généralement calibrés à 30 mA, soit la limite sécuritaire pour éviter la fibrillation cardiaque.

Chaque circuit est ensuite protégé par un disjoncteur divisionnaire adapté à la nature spécifique de son usage : éclairage, prises, électroménager, ou circuits spécialisés comme celui de la borne de recharge de véhicule électrique (IRVE). La cohérence entre le calibre du disjoncteur et la section de câble utilisée est essentielle pour éviter les surchauffes et les risques d’incendie.

Enfin, la mise à la terre joue un rôle central dans cette architecture. Elle est matérialisée par un bornier de terre où convergent les fils de chaque circuit. Cette liaison garantit l’évacuation des courants de défaut vers la terre, minimisant ainsi les risques d’électrocution. Sur le schéma, son repérage est toujours en vert/jaune, conformément aux normes électriques.

Un schéma clair et conforme facilite non seulement le travail de l’électricien, mais aussi la validation obligatoire de votre installation par le Consuel. Il devient d’autant plus vital avec les exigences renforcées introduites en septembre 2025, qui imposent des schémas détaillés et rigoureux pour toute construction neuve ou rénovation lourde.

Pour approfondir ce sujet essentiel, vous pouvez consulter des ressources complètes adaptées, telles que ce guide détaillé sur la compréhension du schéma de tableau électrique qui explore ces principes avec clarté.

Normes électriques et exigences réglementaires pour le schéma de tableau électrique

Depuis septembre 2025, la réglementation autour des installations électriques s’est largement durcie avec la mise à jour de la norme NF C 15-100. Cette norme, socle de la sécurité électrique en France, impose désormais des prescriptions encore plus strictes en matière de schémas électriques.

Il ne s’agit pas uniquement d’un formalisme administratif : le schéma sert de document de référence pour le Contrôle Consuel qui valide la conformité de l’installation avant mise en service. Chaque aspect du tableau, de l’arrivée du réseau Enedis jusqu’aux circuits les plus spécifiques, doit être représenté précisément et compréhensible sans ambiguïté.

La norme définit différents types de schémas selon leur finalité :

• Schéma unifilaire : il offre une vue simplifiée mais complète de tous les circuits, indiquant le calibre des disjoncteurs et la section des câbles, en plus des protections différentielles et générales.
• Schéma d’implantation : il indique la localisation précise des composants dans le tableau, facilitant le câblage et la maintenance.
• Schéma de câblage : ce dessin détaillé montre chaque connexion, fil, borne, et repérage des couleurs, capital pour les installations complexes incluant domotique ou production locale.

Le respect de ces documents sécurise l’installation et prévient de nombreux risques, y compris les incendies domestiques dus à des erreurs de câblage ou des protections inadéquates. Par exemple, la norme limite à huit le nombre de circuits par interrupteur différentiel 30 mA, favorisant ainsi une répartition équilibrée afin d’éviter les déclenchements intempestifs qui privent totalement un foyer d’électricité.

Les dispositifs différentiels doivent également être sélectionnés judicieusement selon leur type :

• Type AC : protège les circuits sans charges électroniques spécifiques, comme l’éclairage ou les prises classiques.
• Type A : indispensable pour les équipements électroniques modernes, notamment les plaques à induction, lave-linges et autres appareils à composants électroniques.
• Type F : adapté aux circuits avec variateurs de vitesse ou moteurs électroniques, notamment pour certains pompes et systèmes de chauffage.

Pour tout projet électrique, intégrer ces règles dès la conception du schéma électrique évite des surcoûts et des interventions supplémentaires. Ce fameux schéma, souvent perçu comme un simple dessin technique, joue en réalité un rôle stratégique pour anticiper les évolutions comme l’ajout d’une borne de recharge EV, la production photovoltaïque ou la domotique.

Des conseils détaillés sont disponibles sur des sites spécialisés, comme ce guide complet sur les tableaux électriques et leurs normes, où la portée des mises à jour de la norme NF C 15-100 est bien illustrée.

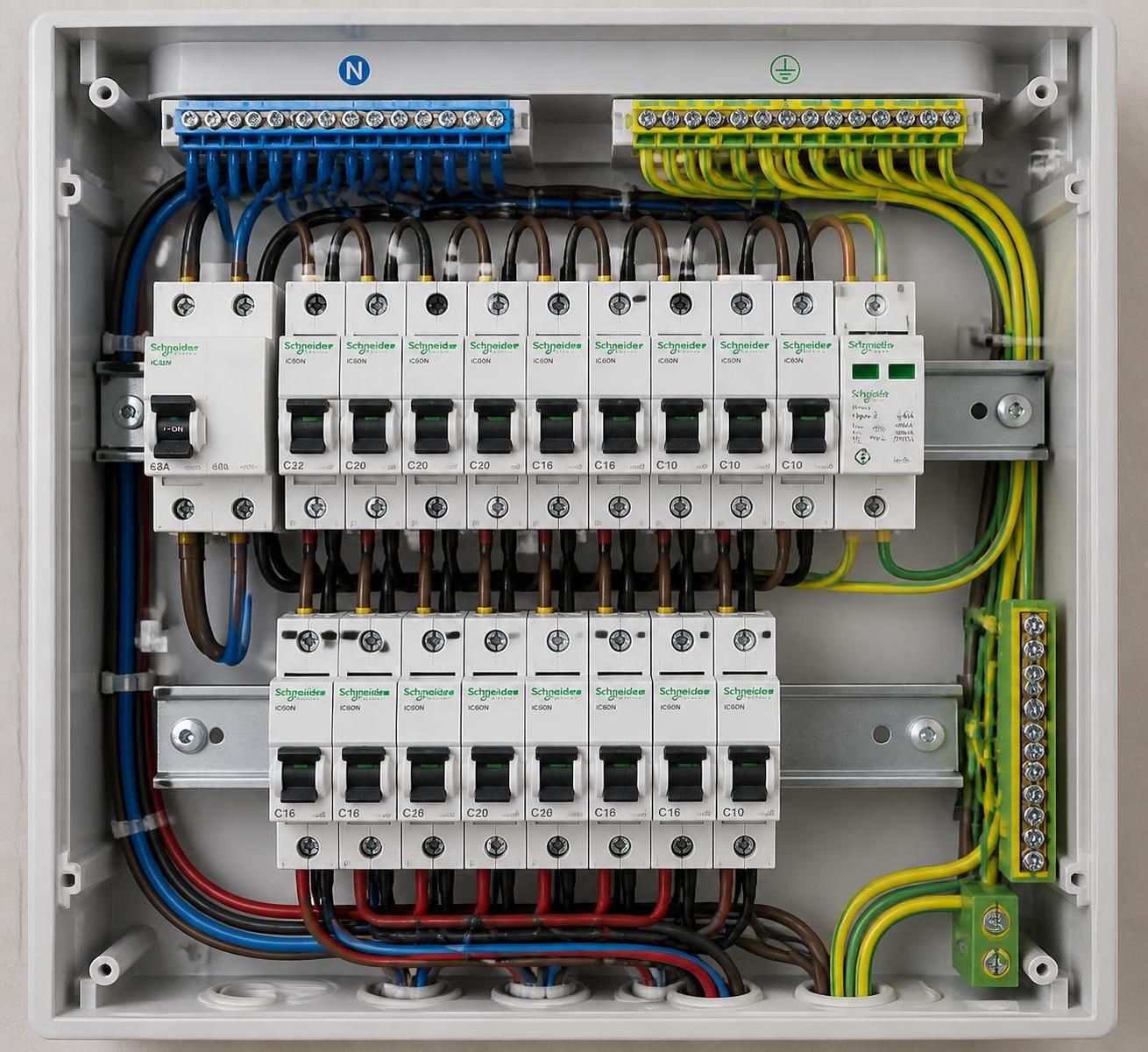

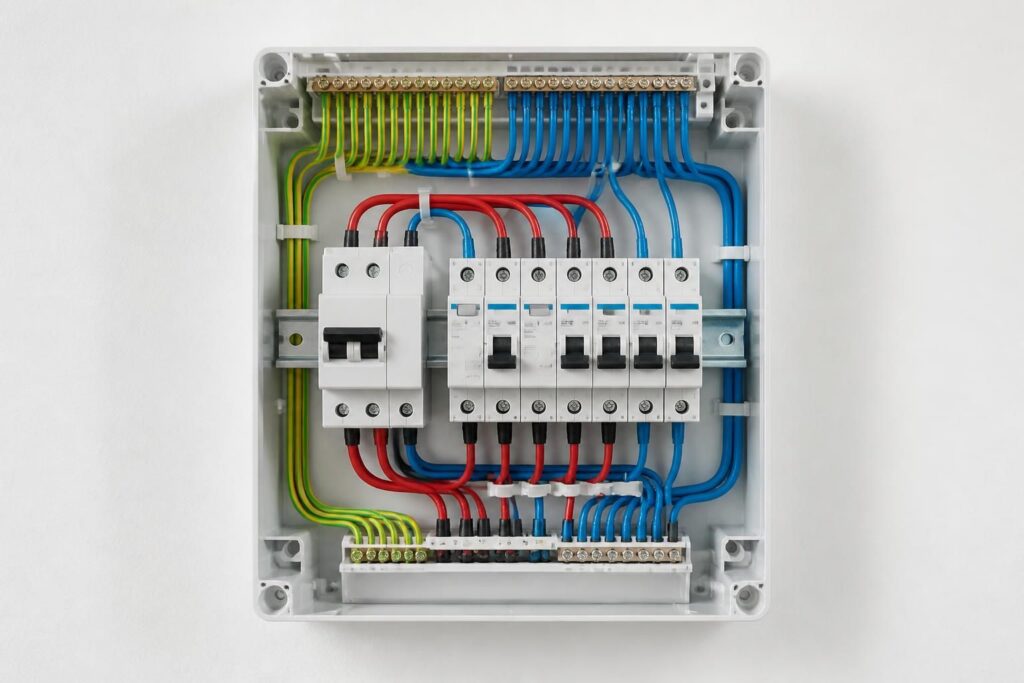

Composition et organisation typique d’un tableau électrique résidentiel selon le schéma

Un tableau électrique bien conçu respecte une organisation hiérarchique claire, depuis la source de l’alimentation jusqu’aux circuits terminaux. Le schéma électrique reflète cette disposition pour assurer une maintenance aisée et une installation sûre.

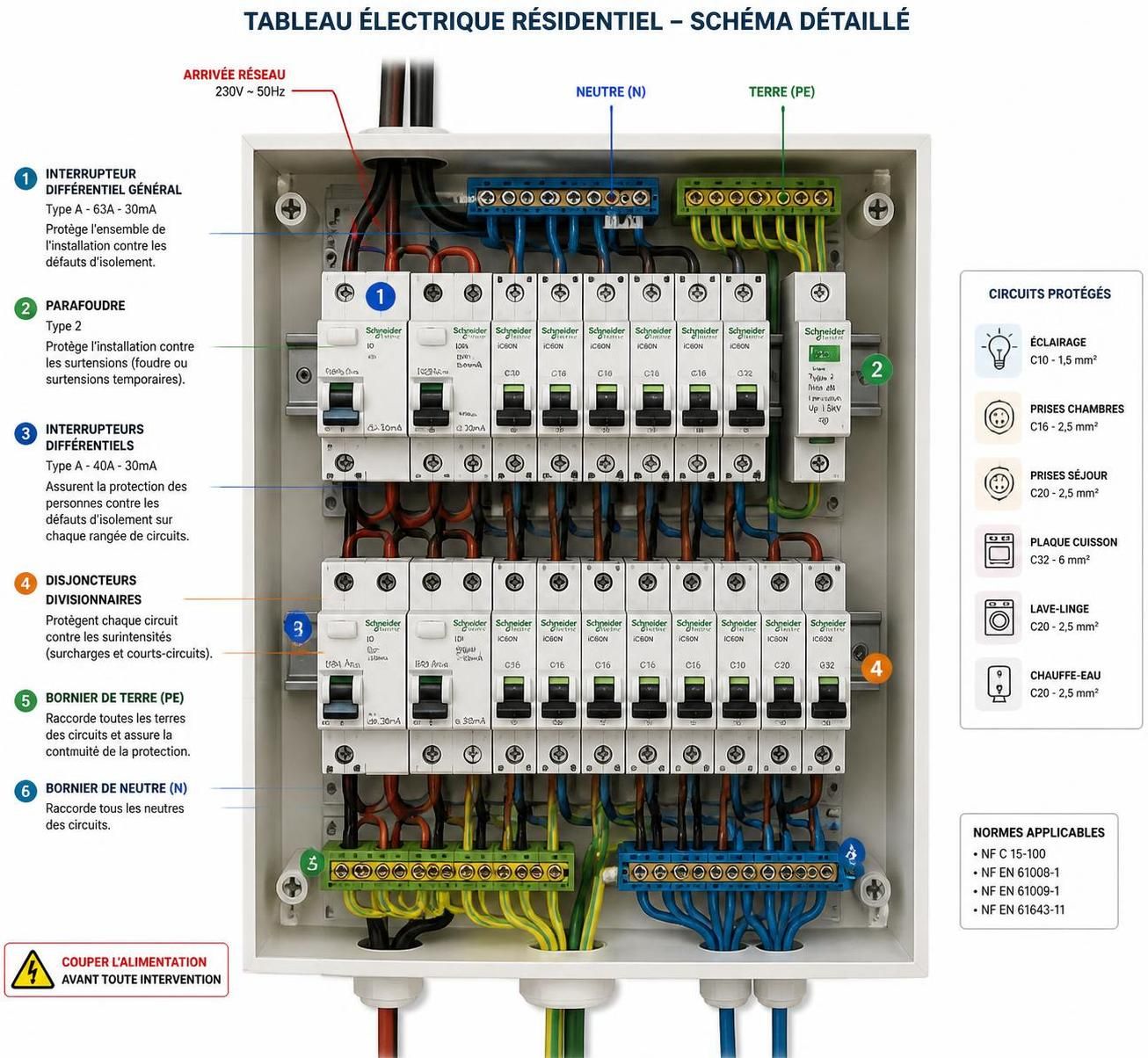

Voici les composantes indispensables représentées sur le schéma et leur rôle :

Élément	Fonction principale	Particularités
Disjoncteur général (ou de branchement)	Protection globale, coupure totale en cas d’urgence	Obligatoire, généralement bipolaire 63 A
Interrupteurs différentiels 30 mA	Protection des personnes contre les défauts d’isolement	Au moins deux types AC ou A, selon circuits
Disjoncteurs divisionnaires	Protection de chaque circuit (éclairage, prises, appareils)	Calibrés en fonction section des câbles et puissance
Bornier de terre	Centralisation des mises à la terre	Indispensable pour la sécurité électrique
Parafoudre	Protection contre les surtensions induites par la foudre	Recommandé dans zones à risque
Modules de communication	Gestion des courants faibles (Internet, VDI)	Positionné généralement proche du tableau principal

Le schéma doit décrire la liaison entre ces éléments, indiquant l’ordre des rangées dans le tableau et l’affectation des circuits. Par exemple, les éclairages sont habituellement regroupés sur des disjoncteurs 10 A avec câble 1,5 mm², tandis que les prises bénéficient de disjoncteurs 16 A avec section de câble 2,5 mm².

La régulation des circuits spécialisés, tels que lave-linge, four, ou bornes IRVE, est également dessinée distinctement pour faciliter leur gestion électrique. Ce découpage homogène facilite la détection des anomalies, la maintenance et les extensions éventuelles.

Un tableau électrique correctement schématisé garantit ainsi une installation sécurisée, conforme aux normes, et adaptable aux évolutions techniques. Pour aller plus loin, consultez ce guide illustré sur la structure et la lecture des schémas de tableau électrique.

Les erreurs fréquentes à éviter lors de la lecture ou de la réalisation d’un schéma électrique

Il est fréquent, notamment lors de rénovations par des amateurs éclairés, de commettre des erreurs dans l’interprétation ou la création d’un schéma de tableau électrique. Or ces erreurs peuvent compromettre la sécurité, entraîner des coupures intempestives, voire provoquer des incendies domestiques.

Parmi les erreurs majeures, on retrouve :

• Mélanger neutre et terre : alors que le bornier de neutre et le bornier de terre doivent rester distincts, certains schémas ou installations les pontent, ce qui est une faute grave en termes de sécurité électrique.
• Sous-dimensionner les protections : poser un disjoncteur avec un calibre supérieur à ce que la section du câble peut supporter expose à un échauffement et donc au danger d’incendie.
• Mettre un seul interrupteur différentiel pour l’ensemble du logement : cela augmente le risque de coupure générale pour un défaut minime sur un circuit, ce qui est pénalisant et dangereux.
• Oublier les réserves d’espace : un tableau saturé sans emplacements libres compliquera toute modification ou extension future.
• Ne pas mentionner clairement le type de différentiel dans le schéma : cette précision est pourtant cruciale pour la sécurité et l’adaptation aux charges spécifiques.
• Négliger la représentation de la mise à la terre : une liaison mal indiquée peut retarder la localisation d’un défaut ou entraîner un défaut d’installation.

Un autre point de vigilance concerne la lecture des symboles électriques. Un schéma avec des erreurs ou des symboles non standards peut induire l’électricien en confusion, avec le risque d’erreurs dans le câblage. Pour éviter ce piège, il est essentiel d’utiliser un référentiel reconnu et de se rapprocher de ressources officielles telles que les explications complètes sur la lecture des symboles électriques.

Par exemple, mal identifier un disjoncteur différentiel type A alors qu’un type AC est nécessaire peut provoquer des déclenchements intempestifs ou une absence de protection satisfaisante.

En cas de doute ou de rénovation complexe, il est recommandé de faire appel à un professionnel qualifié qui saura valider ou corriger le schéma avant toute intervention sur le tableau électrique.

Lire un schéma électrique : conseils pratiques pour entretenir et modifier son installation

Maîtriser la lecture d’un schéma électrique est un atout précieux pour tout propriétaire souhaitant anticiper les évolutions de son installation ou comprendre un dysfonctionnement. Voici quelques conseils concrets pour exploiter efficacement ce document :

1. Identifiez d’abord le disjoncteur général : ce point de départ indique la source d’alimentation et la possibilité de coupure totale en cas d’urgence.
2. Repérez les interrupteurs différentiels : vérifiez leur type (AC, A, F) et la liste des circuits protégés pour éviter les zones non sécurisées.
3. Analysez les circuits divisionnaires en notant leur calibre et fonction (éclairage, prises, circuits spécifiques).
4. Consultez le bornier de terre et les liaisons équipotentielles pour garantir que toutes les mises à la terre sont bien représentées.
5. Vérifiez les emplacements réservés pour de futures extensions, utiles dans un contexte d’installation évolutive (domotique ou borne IRVE).
6. Utilisez un plan annoté ou une légende pour clarifier chaque symbole et élément localisé.

Ces pratiques permettent d’éviter des erreurs fréquentes et optimisent la maintenance. Par exemple, en identifiant rapidement le circuit à l’origine d’un déclenchement différentiel, vous gagnez du temps et améliorez la sécurité.

De même, lors d’une extension avec une nouvelle prise ou un appareil électrique, comprendre le schéma facilite la décision sur le point d’alimentation et évite le raccordement anarchique.

Enfin, n’oubliez pas que la mise à jour régulière de votre schéma électrique est une bonne pratique souvent négligée. Chaque ajout ou modification doit y être intégrée rapidement pour conserver un document fiable que vous pourrez présenter impérativement aux intervenants extérieurs, y compris le Consuel en cas de contrôle.

Pour des informations complémentaires et des exemples pratiques, consultez les ressources spécifiques comme le guide d’entretien et d’installation d’un tableau électrique qui vous accompagne pas à pas.
