Guide complet pour bien réaliser le câblage électrique de votre maison

Les fondations du câblage électrique : comprendre l’importance des normes électriques dans une maison

Dans une maison, le câblage électrique constitue le socle invisible mais indispensable qui assure le fonctionnement efficace et sécurisé de tous les appareils électriques. Il s’agit d’un réseau complexe de câbles, de protections et de circuits, dont la conception doit impérativement se conformer aux normes en vigueur, notamment la norme NF C 15-100. Cette réglementation encadre chaque aspect de la installation électrique, de la disposition des prises à la protection différentiel jusqu’au schéma électrique du tableau.

Cette exigence de conformité est loin d’être une formalité administrative sans importance : elle garantit que le courant électrique circule sans danger, minimisant les risques d’incendie et d’électrocution. Sur le terrain, les incidents les plus fréquents sont liés à des câblages improvisés, des sections de câble insuffisantes ou un serrage incorrect des connexions.

Pour une maison typique, envisageons les exigences précises que pose la norme. Par exemple, le nombre minimal de prises dans un séjour est de 5, alors que la cuisine, en raison de la diversité et puissance des appareils, impose au moins 6 prises, avec des circuits spécifiques dédiés aux appareils gros électroménagers. La salle de bain, quant à elle, nécessite une attention particulière avec des zones de sécurité définies (zones 0 à 3) et des restrictions précises sur la pose des prises, afin de limiter l’exposition à l’humidité et protéger les utilisateurs.

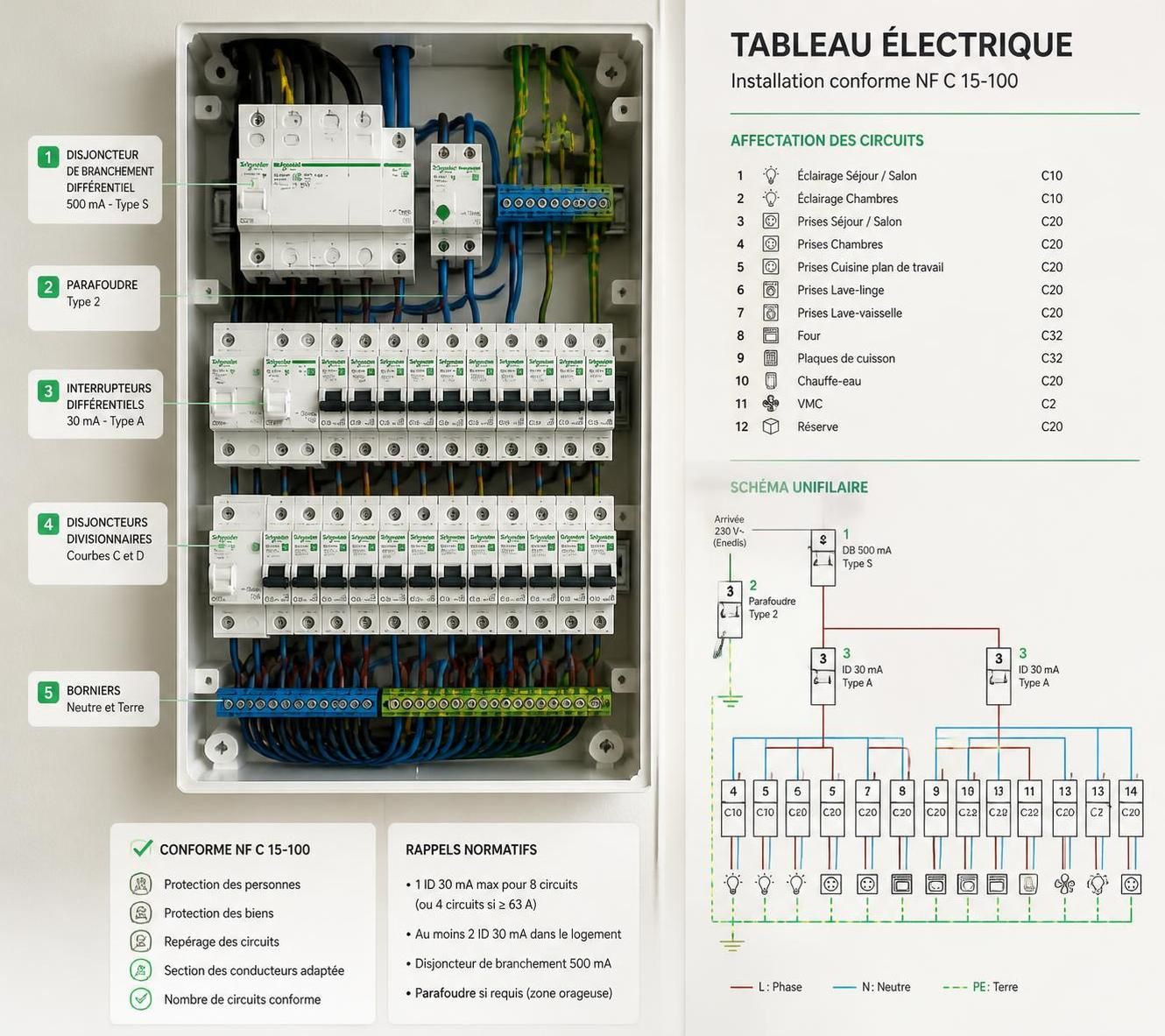

Au cœur du système se trouve le tableau électrique, véritable centre névralgique. Ce dernier regroupe le disjoncteur de branchement fourni par Enedis, les interrupteurs différentiels (types AC et A), et les disjoncteurs divisionnaires qui protègent chaque circuit. Il est crucial de dimensionner ce tableau avec un espace suffisant (au moins 20 % d’emplacements libres), offrant ainsi une flexibilité pour d’éventuels agrandissements ou ajouts futurs, notamment dans un contexte où les besoins électriques augmentent fortement avec la multiplication des équipements connectés et des dispositifs domotiques.

L’organisation des circuits est tout aussi clé. La norme distingue clairement les circuits : un pour l’éclairage avec du câble en 1,5 mm² protégé par un disjoncteur 10A, des circuits pour les prises avec du 2,5 mm² sous 16A ou 20A, et des circuits dédiés plus puissants comme ceux pour le four ou la plaque de cuisson avec du 6 mm² sous 32A, afin de gérer en toute sécurité les appareils à forte consommation. Ces critères respectent non seulement la sécurité mais optimisent également la longévité des installations.

En résumé, s’immerger dans ce cadre normatif est la première étape pour comprendre les enjeux du câblage électrique dans une maison. C’est aussi la garantie d’une installation maîtrisée qui protège les habitants et valorise le patrimoine immobilier.

Étapes détaillées pour réaliser un câblage électrique conforme à la norme NF C 15-100

Réaliser soi-même le câblage électrique d’une maison demande rigueur et une bonne organisation. Commencer sans plan clair expose à des erreurs coûteuses et dangereuses. Le premier réflexe est d’établir un schéma électrique unifilaire, qui représente en une seule ligne chaque circuit, ses protections, et la répartition dans le tableau. Gardez en tête : ce document sera le plan de référence tout au long des travaux, et un futur repère pour toute intervention postérieure.

L’étape suivante consiste à numéroter et classer précisément les circuits. Chaque rangée du tableau électrique commence par un interrupteur différentiel 30mA, qui protège jusqu’à 8 disjoncteurs divisionnaires. Ce découpage est obligatoire afin d’éviter les déclenchements intempestifs et de garantir une protection fiable des personnes contre les fuites de courant. Les différentiels de type AC couvrent les circuits dits « standard » (éclairage, prises générales), tandis que les différentiel de type A sont réservés aux circuits avec appareils électroniques, comme la cuisine ou la salle de bain.

Lors du câblage, plusieurs règles matérielles doivent être scrupuleusement respectées :

• Utiliser une section de câble adaptée : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises, 6 mm² pour les circuits spécialisés à forte puissance.
• Respecter les codes couleurs des fils : rouge ou marron pour la phase, bleu pour le neutre, vert/jaune impérativement pour la terre.
• Chaque connexion doit être serrée au couple recommandé (1,5 à 2 Nm), en utilisant un tournevis dynamométrique pour éviter les risques d’échauffement et d’incendie.
• Installer les bornes de terre en veillant à leur continuité et raccordement correct vers la prise de terre générale.

À mesure que l’on monte les équipements modulaires du tableau, il faut intégrer les dispositifs complémentaires comme le contacteur jour/nuit pour le chauffe-eau, ou les borniers pour le fil pilote des radiateurs. L’ordre est aussi important : commencer par l’interrupteur différentiel puis positionner les disjoncteurs dans l’ordre prévu par le schéma.

Enfin, la vérification finale avant remise en service est capitale. Un contrôle minutieux avec un multimètre ou testeur de tension confirme l’absence de défaut, de coupure ou inversion. Cette étape conditionne non seulement la sécurité mais également la conformité à la réglementation. Pour en savoir plus sur chaque étape, le guide proposé par M Électricité offre un éclairage complet sur les meilleures pratiques de câblage conformément aux normes.

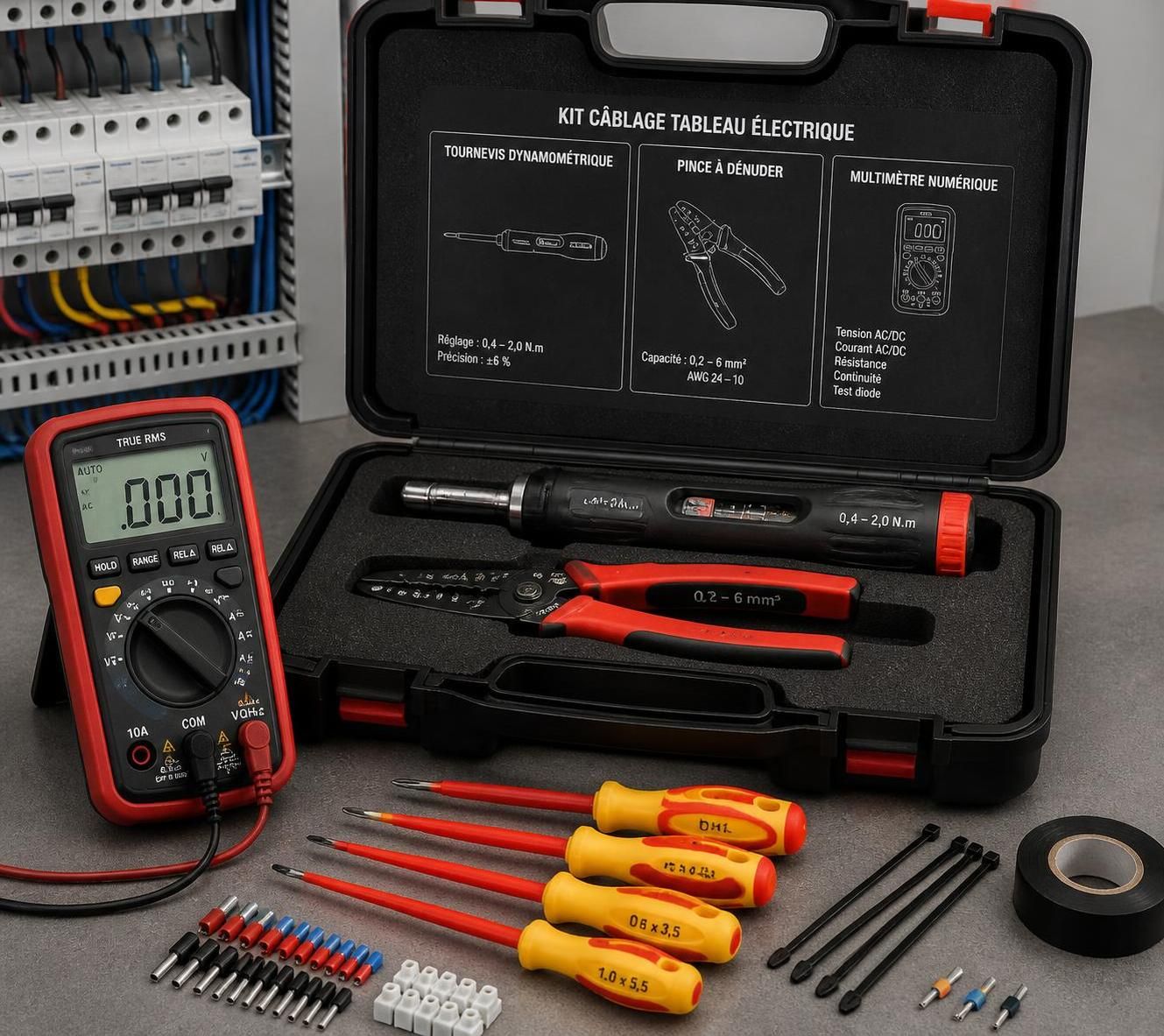

Focus sur les outils électriques indispensables pour un câblage précis et sécurisé

Le choix des outils est un aspect déterminant lorsque l’on se lance dans des travaux électriques. Au-delà des compétences, disposer d’un outillage spécifique réduit les risques d’erreurs et assure des connexions propres et durables. Voici une liste pertinente des équipements que tout bricoleur ou professionnel devrait avoir sous la main :

1. Tournevis dynamométrique : essentiel pour effectuer un serrage précis des vis de bornier, évitant le desserrage ou le serrage excessif qui cause un échauffement.
2. Pince à dénuder : elle permet d’enlever l’isolant sans endommager le cuivre du câble, assurant ainsi une connexion fiable.
3. Pince coupante : pour couper et ajuster proprement les longueurs de câble.
4. Multimètre et testeur de tension : indispensable pour vérifier la continuité des circuits, la présence ou l’absence de tension et tester la bonne protection différentielle.
5. Gants isolants : même avec le courant coupé, ils ajoutent un niveau de sécurité supplémentaire.
6. Marqueurs et étiquettes : faciliter la reconnaissance de chaque fil et leur circuit d’appartenance.

La prise en main correcte de ces outils marque souvent la différence entre une installation réussie et des risques latents à long terme. Par exemple, ne jamais serrer les vis à la main sans dynamométrique, chaleur et arcs électriques peuvent lentement abîmer les connexions, un défaut que j’ai rencontré sur plusieurs chantiers rénovés.

Dans le même registre, je recommande d’utiliser les gaines TPC 20 pour le passage des câbles électriques. Ces gaines apportent protection mécanique renforcée et facilitent la maintenance ultérieure. Vous pouvez approfondir cet aspect technique en consultant le dossier complet sur l’emploi des gaines TPC 20 dans les installations électriques.

Erreurs courantes à éviter lors du câblage électrique et conseils pratiques de prévention

Un des premiers enseignements acquis après des décennies sur le terrain est que nombre d’incidents proviennent de petites négligences ou méconnaissances. Ces erreurs peuvent avoir de lourdes conséquences sur la sécurité électrique :

• Peigne mal orienté : inverser phase et neutre à cause d’un peigne installé à l’envers peut compromettre le déclenchement des différentiels et la sécurité globale.
• Serrage insuffisant des connexions : un fil mal serré provoque un échauffement, au risque d’incendie. L’utilisation d’un tournevis dynamométrique est la meilleure parade.
• Omission du fil de terre : malheureusement encore très observée dans des maisons anciennes, elle expose à des électrocutions et invalide la conformité de l’installation.
• Mélange des couleurs de fils : respecter le code couleur (rouge/marron pour phase, bleu pour neutre, vert/jaune pour terre) est indispensable pour garantir la compréhension future et la maintenance.

Une autre erreur fréquente est le choix inadapté des disjoncteurs divisionnaires par rapport à la section de câble. Par exemple, protéger un câble de 2,5 mm² avec un disjoncteur 32A, c’est exposer le réseau à une surchauffe et des dommages irréversibles.

Pour illustrer, un logement standard en T3 avec 12 circuits nécessite une organisation précise, qui inclut deux interrupteurs différentiels minimum, répartissant circuits d’éclairage, prises, et circuits spécialisés comme la cuisine ou le chauffe-eau. Sur des chantiers où j’interviens, une relecture complète du schéma de câblage est souvent nécessaire pour détecter ces maladresses.

Pour approfondir ce point essentiel et éviter les erreurs, consulter un tutoriel pas à pas fiable comme celui proposé sur câblage électrique maison tutoriel débutant est une bonne idée. En parallèle, un contrôle approfondi avant remise sous tension incluant une vérification Consuel est indispensable pour sécuriser l’ensemble.

Budget et planification : combien coûte une installation électrique complète et comment préparer les travaux électriques ?

Aborder la rénovation ou la création d’une installaton électrique dans une maison, c’est aussi parler budget. Les prix varient fortement selon le type de travaux, les surfaces et le niveau de prestation. En 2026, pour une installation électrique neuve dans une maison de 100 m², il faut tabler sur un budget global compris entre 8 000 et 15 000 € environ, comprenant la fourniture des matériel et la pose par un professionnel certifié.

La rénovation est souvent plus coûteuse car elle implique de saigner les murs, poser des gaines et travailler dans des conditions souvent moins favorables. Le coût moyen pour une remise à neuf complète oscille autour de 80 à 150 € par m². À titre d’exemple, rénover un appartement de 50 m² peut s’élever de 4 000 à 8 000 €, alors qu’une maison de 150 m² dépasse parfois les 20 000 €.

Type d’installation	Surface	Coût moyen (€)	Principales prestations incluses
Construction neuve	100 m²	8 000 – 15 000	Fourniture + pose, tableau avec interrupteurs différentiels, circuits dédiés, mise en conformité
Rénovation électrique complète	50 m² (appartement)	4 000 – 8 000	Démontage ancien câble, saignée, pose gaines, tableau neuf, conformité NF C 15-100
Rénovation électrique complète	150 m² (maison)	12 000 – 25 000	Idem + adaptation pour domotique, bornes de recharge, confort électrique accru

Pour éviter des surprises désagréables, planifier à l’avance est indispensable. Un devis détaillé doit décomposer clairement le poste matériel, la main d’œuvre, et les éventuelles prestations complémentaires (pose de VMC, éclairage extérieur, installation domotique). Dans ce cadre, il faut bien distinguer les notions de branchement et raccordement :

• Le raccordement regroupe toutes les démarches nécessaires pour connecter votre maison au réseau Enedis, ce qui peut durer plusieurs mois et coûter plusieurs milliers d’euros selon la zone.
• Le branchement, réalisé par Enedis, est l’acte physique de connexion au réseau.

Dans la majorité des rénovations, si le branchement existe déjà et que la puissance est suffisante, seul le câblage intérieur doit être remis aux normes.

Vous pouvez consulter le guide détaillé sur l’installation électrique conforme aux normes pour votre maison qui vous aide à préparer efficacement ces travaux.
