Quelle hauteur doit avoir un tableau électrique lors d’une rénovation

Hauteur réglementaire d’un tableau électrique selon la norme NF C 15-100 en rénovation électrique

Dans le cadre d’une rénovation électrique, la hauteur à laquelle doit être installée un tableau électrique revêt une importance capitale. La norme NF C 15-100, éditée récemment en août 2024, demeure la référence incontournable pour déterminer précisément ce paramètre essentiel. Elle guide non seulement le positionnement mais aussi l’accessibilité et la sécurité électrique des installations.

Pour une installation conforme, la manette du disjoncteur d’abonné, qui constitue la coupure d’urgence, doit se situer entre 0,90 m et 1,80 m au-dessus du sol fini. Cette mesure ne s’applique pas au bas du coffret lui-même, mais bien aux commandes qu’il contient, garantissant que tout adulte peut intervenir sans difficulté, en particulier lors d’une coupure d’urgence.

Le choix de cette plage de hauteur a un objectif précis : il assure que la manette est facilement accessible tout en restant hors de portée directe des enfants, limitant ainsi les risques d’accidents domestiques. La sécurité électrique repose indéniablement sur cette règle, car un mauvais placement pourrait compliquer une intervention rapide et provoquer des incidents majeurs.

Lorsque l’on parle des disjoncteurs divisionnaires, leurs manettes doivent suivre la même fourchette, à savoir entre 0,90 m et 1,80 m, mais avec une exception importante : si le coffret est équipé d’une porte, la hauteur minimale autorisée descend à 0,50 m. Cette porte agit comme une protection supplémentaire empêchant toute manipulation accidentelle ou non autorisée, en particulier par des enfants. Cette réglementation est fondamentale et reflète bien la volonté des normes électriques d’allier accessibilité et protection.

En rénovation, il est crucial de mesurer précisément la hauteur à partir du sol fini, c’est-à-dire la hauteur finale une fois le revêtement de sol posé, comme du parquet ou du carrelage. Une erreur fréquente consiste à prendre la dalle brute comme point de départ, ce qui fausse instantanément le positionnement du tableau. Lors d’une rénovation électrique, ne pas tenir compte de ce détail risque de provoquer un refus lors du contrôle Consuel, source de complications et de surcoûts inutiles.

En résumé, la norme NF C 15-100 présente un cadre simple mais strict pour la hauteur du tableau électrique, qui doit être absolument respecté lors d’une rénovation électrique. Cela garantit une installation qui reste accessible, sûre et conforme, évitant ainsi de potentielles déconvenues. Pour plus de détail sur ces normes, consultez notre guide complet sur la hauteur tableau électrique et les normes électriques liées aux tableaux.

Différences entre coffret avec ou sans porte : impact sur la hauteur installation

L’un des aspects les plus souvent mal compris dans la rénovation électrique concerne l’influence de la présence d’une porte sur le tableau électrique. Elle modifie de manière significative la hauteur minimale d’installation, un détail pourtant déterminant pour sécuriser l’accès tableau électrique.

Sans porte, la hauteur minimale des commandes sur le tableau doit être maintenue à 0,90 m. Cette règle vise à prévenir tout contact inutile, notamment par des enfants. En revanche, lorsque le tableau est équipé d’une porte de protection fermée, il devient possible d’abaisser la hauteur minimale à 0,50 m. La porte crée une barrière physique, rendant plus difficile l’accès direct aux disjoncteurs et aux commandes, ce qui diminue le risque de manipulations accidentelles.

Cette différence n’est pas anodine : en rénovation électrique, en particulier dans des espaces réduits, cela offre une meilleure flexibilité pour le placement tableau électrique, notamment quand la gaine technique logement (GTL) ou l’espace disponible ne permettent pas d’installer un tableau à 0,90 m ou plus. Je recommande ainsi systématiquement à mes clients d’opter pour un tableau avec porte, car c’est un gage de sécurité et une facilité d’accès dans le cadre d’une future intervention ou maintenance.

Outre la sécurité contre les manipulations, la porte procure aussi une meilleure protection contre la poussière, l’humidité ou les chocs accidentels, ce qui prolonge la durée de vie des composants électriques et limite les pannes liées à l’usure ou aux dégradations prématurées. Sans oublier un aspect esthétique non négligeable : un tableau fermé s’intègre plus harmonieusement dans un intérieur rénové.

• Tableau sans porte : Manettes situées entre 0,90 m et 1,80 m.
• Tableau avec porte : Manettes entre 0,50 m et 1,80 m.

Ce respect rigoureux du placement tableau électrique en fonction de la porte est imposé par la norme NF C 15-100 et doit être un point de vigilance fort lors d’une rénovation. Pour en savoir plus sur ces règles et garantir la conformité de votre installation, vous pouvez consulter cet article dédié à la hauteur tableau électrique et sécurité.

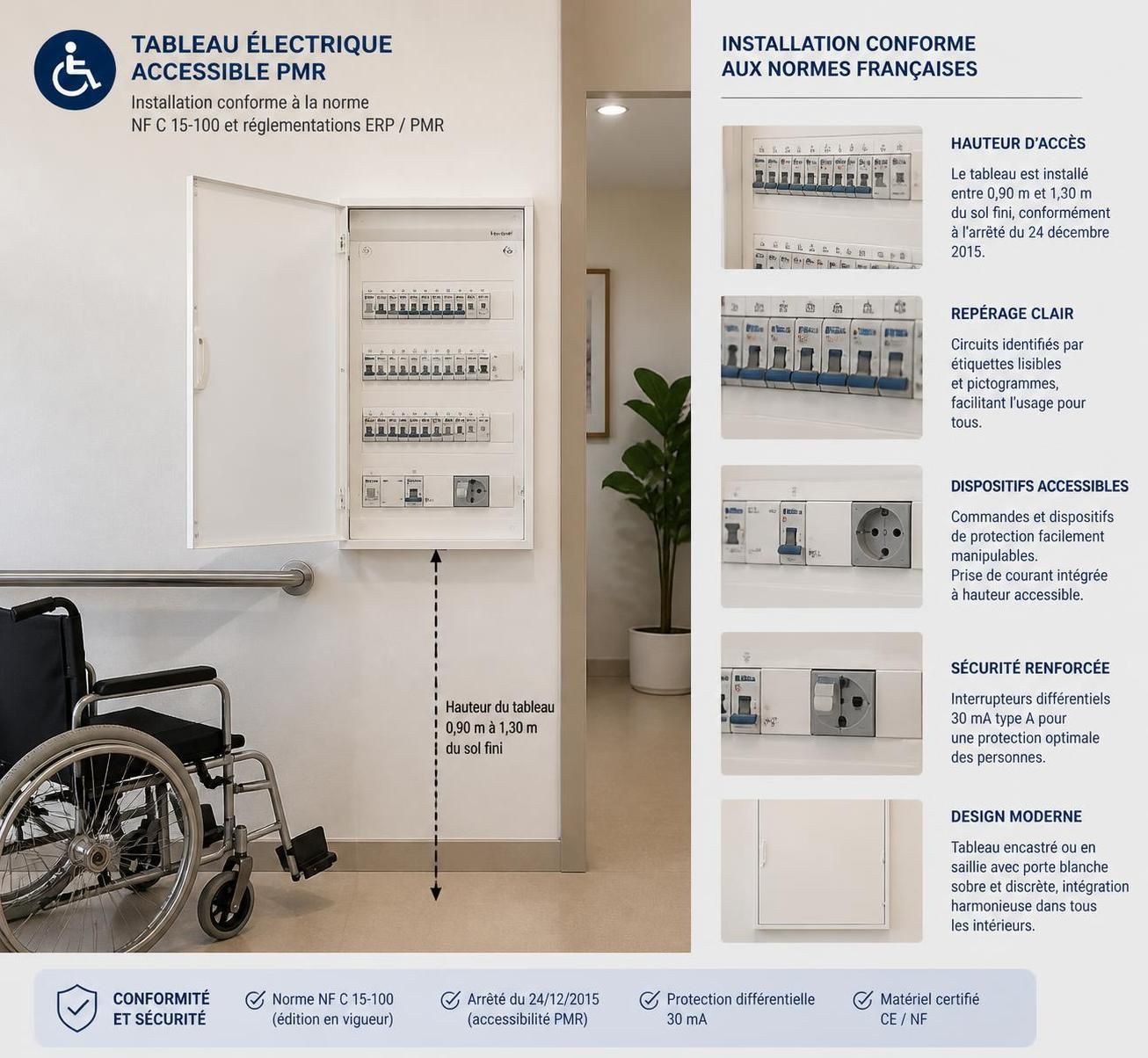

Les exigences spécifiques pour l’accessibilité PMR lors d’une rénovation électrique

La rénovation électrique dans des logements accueillant des personnes à mobilité réduite (PMR) impose des règles d’accessibilité supplémentaires, notamment concernant la hauteur tableau électrique. Ces exigences sont intégrées depuis plusieurs années dans la norme NF C 15-100, pour garantir que toutes les commandes restent facilement accessibles à toute personne, quel que soit son handicap.

Pour une installation PMR, la hauteur maximale des manettes du tableau doit être abaissée à 1,30 m au lieu des 1,80 m standards. La coupure d’urgence, c’est-à-dire la commande principale du disjoncteur d’abonné, doit être positionnée entre 0,90 m et 1,30 m. Cette limite tient compte de l’accessibilité depuis une position assise en fauteuil roulant, afin de permettre une manipulation aisée et rapide en cas d’urgence.

De plus, si le coffret PMR est équipé d’une porte, la hauteur minimale peut descendre jusqu’à 0,75 m, offrant ainsi une plage ajustée qui répond aux besoins spécifiques des personnes à mobilité réduite. Ces ajustements sont impératifs pour rester conforme aux règles électricité rénovation et éviter des retards lors des contrôles Consuel ou lors de la mise en service.

L’objectif de ces dispositions est clair : faciliter l’autonomie et la sécurité des personnes concernées, en leur évitant des gestes difficiles ou impossibles et en garantissant une visibilité optimale des commandes. Dans plusieurs rénovations de maisons équipées pour PMR, j’ai constaté que cette plage de hauteur adaptée améliore notablement le confort au quotidien, tout en renforçant la sécurité électrique.

Quelques conseils pour la rénovation PMR :

• Vérifiez toujours la plage de hauteur spécifique avant de fixer le tableau.
• Optez pour une porte sur le coffret pour bénéficier de souplesse dans l’installation.
• Considérez l’environnement général : veillez à une zone dégagée facilitant l’accès.
• Travaillez avec un professionnel qualifié spécialisé dans la rénovation électrique pour PMR.

La conformité à ces normes est souvent contrôlée lors de la demande d’attestation Consuel. Pour une meilleure compréhension des règles PMR et des autres normes, je vous invite à visiter cette page dédiée à l’installation tableau électrique en rénovation.

Placement tableau électrique en rénovation : emplacements autorisés et interdits

Définir la hauteur tableau électrique dans la rénovation ne suffit pas sans prendre en compte où le tableau sera installé. En effet, la norme NF C 15-100 précise également les emplacements autorisés pour garantir la sécurité électrique et faciliter l’accès tableau électrique en toutes circonstances.

Le tableau électrique doit être positionné dans la Gaine Technique Logement (GTL), qui elle-même est située dans l’Espace Technique Électrique du Logement (ETEL). L’ETEL, quant à lui, doit avoir des dimensions minimales de 60 cm de largeur et 25 cm de profondeur, du sol au plafond, pour permettre un accès dégagé.

Les pièces privilégiées pour cette installation sont l’entrée principale du logement, un garage attenant, une buanderie ou un cellier, pourvu qu’ils soient directement accessibles de l’intérieur. Dans ces espaces, le tableau sera à portée de main et hors zones à risques comme l’humidité ou la chaleur excessive.

Au contraire, plusieurs endroits sont proscrits pour éviter tout danger, notamment :

• Les salles de bains ou toute pièce humide, en raison du risque accru d’électrocution.
• Au-dessus d’une zone de cuisson ou d’un évier, où la proximité d’eau et de chaleur rend l’installation dangereuse.
• Les placards étroits, peu ventilés et poussiéreux, qui peuvent progresser vers des pannes et des risques d’incendie.
• L’extérieur ou les parties communes non directement accessibles depuis le logement.

Par ailleurs, certaines distances minimales sont requises vis-à-vis d’autres installations : au moins 10 cm d’un conduit gaz, 40 cm d’une source de chaleur non isolée et 60 cm d’un point d’eau, sauf protection par une cloison. Ces règles sont capitales pour prévenir tout incident lié à la température, l’humidité ou les gaz.

Dans mes expériences de chantier, une mauvaise installation dans un endroit inadéquat entraîne souvent des demandes de déplacement coûteuses lors des contrôles ou des remises aux normes. Planifier correctement le placement tableau électrique permet d’éviter ces déconvenues. Vous retrouverez tous les détails précis concernant ce placement dans ce dossier complet sur l’installation tableau électrique en rénovation.

Erreurs fréquentes à éviter lors de la fixation du tableau électrique en rénovation

Lors des rénovations électriques, une marge importante d’erreur survient fréquemment sur la hauteur tableau électrique, avec des conséquences non négligeables. Une installation non conforme expose notamment au refus du Consuel, pouvant retarder la remise en service de votre installation ou provoquer un alourdissement de la facture.

La première erreur courante est l’oubli du sol fini comme référence. Beaucoup d’artisans mesurent leur hauteur dès la dalle brute, oubliant de prendre en compte l’épaisseur des revêtements (carrelage, parquet, isolant). Ce décalage peut atteindre plusieurs centimètres et abaisse la position finale du tableau en contradiction avec la norme.

Une autre méprise fréquente concerne la distinction entre tableau avec ou sans porte. Un coffret sans porte positionné sous 0,90 m est non conforme, alors qu’un coffret avec porte peut descendre jusqu’à 0,50 m. Cette nuance est souvent ignorée, menant à des reprises inutiles après contrôle.

En rénovation, certains choisissent de ne pas modifier l’emplacement du tableau anciennement posé, même si la hauteur n’est pas idéale. Techniquement possible, cet état n’est pas recommandé, puisque le déplacement pour corriger la hauteur peut être avantageux sur le long terme pour la sécurité et la facilité d’accès tableau électrique, surtout en cas d’intervention rapide.

Voici une liste récapitulative des erreurs à éviter :

1. Mesurer depuis la dalle brute au lieu du sol fini.
2. Ne pas tenir compte de la porte du coffret pour ajuster la hauteur.
3. Installer le tableau trop bas, rendant difficile l’accès en cas de coupure.
4. Placer le tableau dans un emplacement interdit (pièce humide ou zones dangereuses).
5. Ne pas respecter la plage hauteur spécifique en cas d’accessibilité PMR.

En tant que professionnel expérimenté, j’insiste sur ces points qui, malgré leur simplicité, causent encore trop souvent des retards, surcoûts ou risques pour la sécurité. Pour approfondir ces thématiques et garantir une installation électrique irréprochable, consultez mon article détaillé sur la norme NF C 15-100 et ses exigences.

Type de tableau	Hauteur minimale (m)	Hauteur maximale (m)	Conditions
Manette disjoncteur d’abonné (coupure d’urgence)	0,90	1,80	Tous types d’installation sauf PMR
Manettes disjoncteurs divisionnaires sans porte	0,90	1,80	Coffret sans porte
Manettes disjoncteurs divisionnaires avec porte	0,50	1,80	Coffret avec porte
Manettes PMR (coupure d’urgence)	0,90	1,30	Logement adapté PMR
Manettes PMR avec porte	0,75	1,30	Logement adapté PMR avec porte
