Tout savoir sur la gaine électrique rigide et ses applications

Les fondamentaux de la gaine électrique rigide et ses caractéristiques essentielles

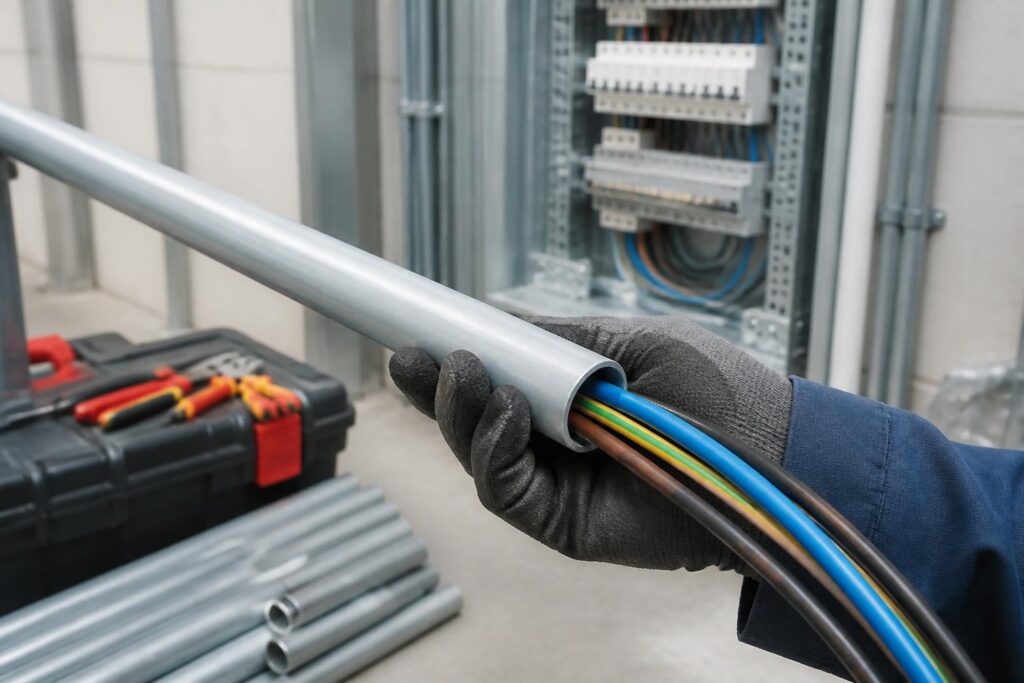

Dans une installation électrique résidentielle ou industrielle, la gaine électrique rigide joue un rôle crucial pour assurer la protection des câbles électriques et garantir la sécurité électrique. Contrairement à la gaine souple, la gaine rigide est un conduit généralement fabriqué en matériau PVC structuré, offrant une résistance mécanique supérieure et une meilleure durabilité, notamment dans des conditions exigeantes.

Son rôle principal est de protéger les conducteurs et câbles des contraintes extérieures tels que les chocs, l’humidité ou l’écrasement. De plus, elle facilite le passage ordonné des câbles, évitant ainsi les enchevêtrements et les surchauffes dues à une mauvaise disposition.

Au niveau technique, ces gaines rigides sont souvent utilisées pour les circuits électriques qui nécessitent une solidité accrue, notamment dans les environnements exposés ou lorsqu’elles doivent être encastrées dans des murs en béton ou sous chapes. Elles respectent la réglementation imposée par les normes électriques NF C 15-100, qui encadrent leur choix, la pose et le taux de remplissage en fonction du diamètre.

La gaine électrique rigide se distingue par sa structure lisse intérieure, ce qui facilite le tirage des câbles sans endommager leur isolation. Par exemple, pour des installations où plusieurs câbles sont groupés, une gaine rigide offre un passage fluide, réduisant les risques de coupures ou d’abrasions sur les conducteurs.

Un point technique important est que la norme impose que les câbles n’occupent jamais plus du tiers de la section intérieure disponible de la gaine. Cette règle permet d’assurer une bonne dissipation thermique et de faciliter éventuellement le remplacement des fils sans devoir refaire toute la saignée.

Le matériau PVC est privilégié pour sa légèreté, sa facilité de manipulation et sa résistance aux chocs, mais aussi pour sa résistance à l’humidité et aux agents chimiques dans certaines applications industrielles. C’est un choix sûr autant en rénovation qu’en construction neuve.

Enfin, la gaine rigide se décline en plusieurs diamètres adaptés aux besoins : allant couramment de 16 mm à plus de 40 mm, elle permet une flexibilité dans le dimensionnement des conduits selon le nombre et le type de câbles à protéger. Par exemple, dans une habitation, une gaine de 20 mm suffira souvent pour un circuit standard d’éclairage, tandis que pour des circuits plus puissants ou multifils, un diamètre supérieur est nécessaire.

Pour approfondir les différences entre gaines rigides et souples, ainsi que leurs applications, vous pouvez consulter ce guide complet sur les gaines électriques. Ce document clarifie aussi pourquoi le choix du conduit électrique est déterminant pour la longévité de votre installation.

Les applications spécifiques de la gaine électrique rigide dans les installations électriques

La gaine électrique rigide est plébiscitée dans de nombreuses situations, tant en habitat résidentiel qu’en industrie, en raison de sa robustesse et de sa modularité.

Dans le secteur industriel, où les environnements sont souvent exposés à des contraintes mécaniques importantes (machines en mouvement, risques d’impacts), la gaine rigide assure une protection optimale. Elle peut également être utilisée pour le passage des câbles dans les zones soumises à des projections chimiques ou de poussières corrosives grâce à la robustesse de son PVC.

Dans les logements neufs, son emploi est encadré par les normes, notamment dans les passages encastrés sous dalle ou dans les murs. La gaine rigide est préférée là où la résistance mécanique doit être maximale : par exemple, un couloir ou une cave dont le sol voit passer assez fréquemment des charges lourdes peut nécessiter l’usage d’un conduit rigide afin que les câbles ne soient pas endommagés. Ce type de pose garantit ainsi la pérennité de l’installation, un point particulièrement crucial pour éviter des travaux futurs coûteux.

Un autre usage courant se trouve dans la réalisation de tableaux électriques, où la gaine rigide joue un rôle dans la protection et le guidage des câbles depuis la Gaine Technique de Logement (GTL) jusqu’aux différents points de la distribution.

En rénovation, la gaine rigide est une excellente option lorsque les murs ou les sols ne permettent pas l’utilisation de gaines souples, surtout si des passages courts et droits peuvent être réalisés. Dans ce cas, la facilité d’enfilage des câbles due à la surface lisse intérieure est un vrai plus. De plus, la gaine rigide facilite le nettoyage et la maintenance des conduits.

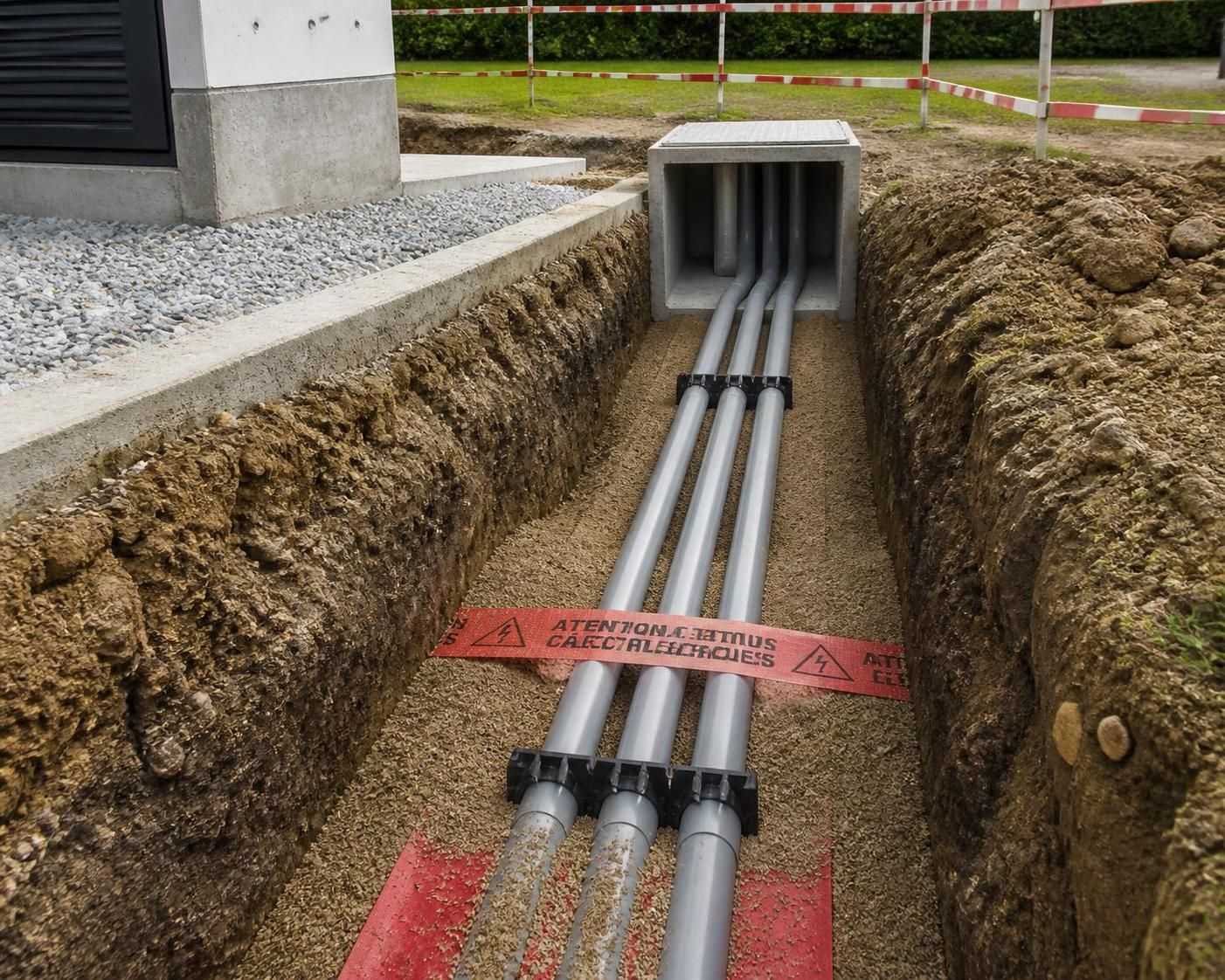

Pour les conduites électriques en extérieur ou enterrées, des modèles spécifiques de gaines rigides sont utilisés, souvent associés à un tube TPC (Tube en PVC Protection des Câbles) qui protège efficacement contre l’humidité et les chocs mécaniques. Ce type de gaine doit être posé à une profondeur suffisante et toujours selon les préconisations normatives pour garantir la sécurité et éviter toute détérioration à long terme. Pour en savoir plus sur ce type d’installation, on peut consulter ce guide dédié à l’enterrage sécurisé des gaines électriques.

Comment choisir la bonne dimension et composition d’une gaine électrique rigide

Le choix d’une gaine électrique rigide ne doit pas être laissé au hasard, car une erreur peut compromettre la sécurité ou la conformité de l’installation. Plusieurs critères doivent être pris en compte :

• Le diamètre intérieur : ce paramètre est primordial pour éviter le surremplissage. La règle d’or imposée par les normes impose que la section occupée par les câbles ne dépasse pas un tiers de la capacité totale de la gaine.
• La longueur nécessaire : il est important d’acheter une gaine avec une marge suffisante, afin d’éviter de devoir rassembler plusieurs tronçons qui compliqueraient la pose et l’étanchéité.
• La présence d’accessoires : certaines gaines rigides sont livrées avec des raccords ou des tire-fils facilitant le passage des câbles, un avantage non négligeable en rénovation.
• Le type d’environnement : intérieur, extérieur, enterré, chaque situation peut nécessiter des caractéristiques spécifiques, comme une résistance accrue aux UV pour les gaines extérieures.
• Le respect des normes : la conformité à la NF C 15-100 garantit que les matériaux et la pose respectent les exigences de sécurité.

En pratique, choisir un diamètre 25 mm pour une gaine qui doit transporter par exemple plusieurs câbles de 2,5 mm² est fréquent, car il permet le respect de la règle d’occupation des gaines et facilite la maintenance.

Un tableau récapitulatif des recommandations sur le taux de remplissage selon les diamètres de gaines rigides est présenté ci-dessous :

Diamètre de la gaine rigide (mm)	Section utile approximative (mm²)	Section maximale des câbles (1/3 de la gaine)	Nombre approximatif de fils 2,5 mm²
16	113	37	3
20	201	67	4
25	314	104	5
40	1256	418	20

Dans tous les cas, il est conseillé de prévoir un diamètre plus large que le minimum nécessaire, notamment si des extensions de l’installation sont envisagées. En moyenne, les électriciens recommandent de prévoir environ 30% d’espace supplémentaire.

Pour approfondir l’aspect technique du choix des gaines selon leur usage, on pourra consulter le dossier complet de travaux électrique, qui détaille les critères d’adaptation aux différents types d’installations.

Pose et installation de la gaine électrique rigide : étapes et bonnes pratiques

La mise en œuvre d’une gaine électrique rigide doit respecter des règles strictes pour assurer la sécurité et la conformité de l’ensemble du circuit. Voici un aperçu détaillé de la démarche pratiquée par les professionnels :

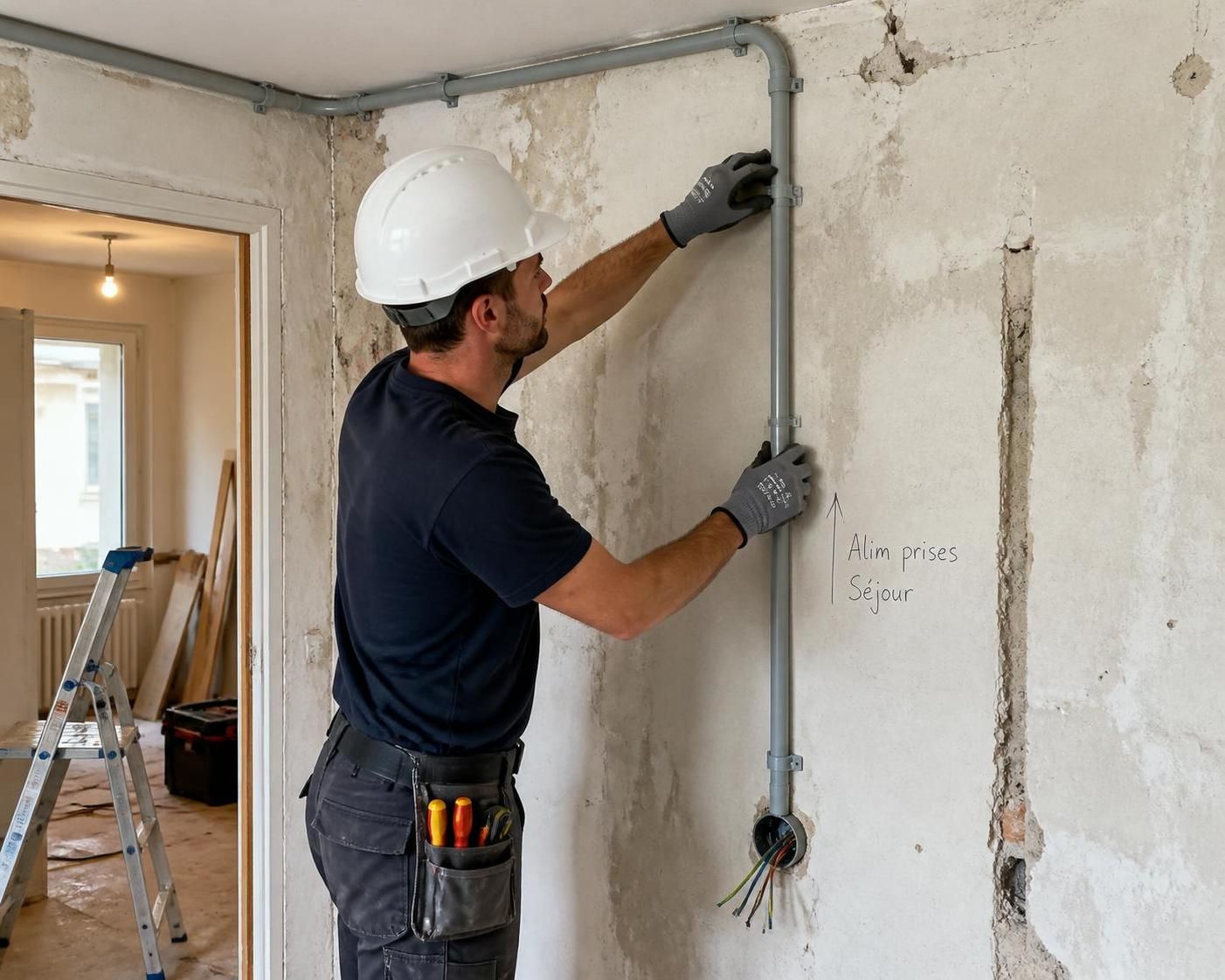

1. Planification de la pose : il faut d’abord déterminer le tracé exact des gaines, en tenant compte des points de départ et des points d’arrivée, ainsi que des obstacles à contourner comme les poutres ou canalisations.
2. Découpe au bon dimensionnement : à l’aide d’une scie rapide ou d’un coupe-tube, la gaine rigide est coupée à la longueur prévue, avec des découpes nettes pour éviter d’endommager les câbles au passage.
3. Fixation et assemblage : les segments sont emboîtés via des raccords joints, souvent collés selon la nature du PVC afin d’assurer l’étanchéité. Ils sont ensuite fixés solidement au mur ou dans les chemins de câbles, avec un espacement régulier.
4. Tirage des câbles : grâce à la surface lisse intérieure, les câbles sont passés dans la gaine, parfois aidés par un tire-fils. Il est recommandé de tirer les câbles avant toute fermeture définitive des murs ou sols pour faciliter les opérations.
5. Contrôle et conformité : avant la finalisation, une vérification du respect des normes doit être réalisée, notamment concernant la section des câbles, l’absence de circuits mélangés dans le même conduit et la disponibilité de la prise de terre, si nécessaire.

La pose de gaines rigides est souvent choisie pour ses qualités durables, mais elle réclame un savoir-faire précis pour ne pas compromettre les performances de l’installation. Par exemple, un électricien expérimenté insistera sur le respect des angles droits ou des raccords adaptés pour éviter tout pincement des câbles.

Pour les amateurs éclairés ou les petits travaux, il est possible de s’appuyer sur des tutoriels dédiés, comme ceux proposés sur ce site spécialisé en électricité résidentielle, présentant les bonnes méthodes de pose et les outils nécessaires.

Normes électriques en vigueur et contrôle des gaines rigides dans les installations récentes

Les normes électriques, notamment la NF C 15-100, encadrent strictement l’utilisation des gaines électriques, en imposant des exigences sur leur type, leur dimension et leur pose. Ces règles évoluent régulièrement, et en 2026 elles restent incontournables pour tout électricien certifié.

La norme impose notamment :

• L’obligation de poser une Gaine Technique de Logement (GTL) dans tout nouveau projet de construction ou rénovation globale. Cette gaine regroupe les câbles de courant fort et de courant faible (réseaux télécoms, internet), en veillant à leur séparation complète.
• Le respect du taux de remplissage maximal de 1/3 de la section de la gaine pour garantir la dissipation thermique et la facilité de passage des câbles.
• La séparation stricte des circuits de courants forts et faibles dans des gaines différentes ou compartimentées pour éviter les interférences et garantir la sécurité électrique.
• Une résistance mécanique adéquate des gaines, particulièrement dans les zones à risques, validée par des tests et des certifications conforme aux matériaux utilisés (comme le PVC rigide).

Dans la pratique, lors d’un contrôle Consuel après travaux, l’inspecteur s’assure que les gaines ont été choisies et posées conformément à ces règles. Le respect des couleurs de gaines ICTA peut aussi faciliter la vérification visuelle de la conformité. Une mauvaise installation peut entraîner un refus, retardant la mise en service et engendrant des coûts supplémentaires.

Un autre point important est la nécessité d’une prise de terre efficace pour les installations récentes, qui doit être connectée à la gaine technique et aux tableaux électriques, garantissant ainsi une protection globale contre les contacts indirects et les risques d’électrocution.

Pour plus de détails normatifs et des conseils pour réussir vos installations selon la réglementation, consultez ce dossier complet sur le gainage électrique réglementaire.
