Branchement d’un disjoncteur différentiel : ce qu’il faut savoir

Un tableau électrique qui fonctionne bien ne s’arrête pas à la simple présence d’un disjoncteur différentiel. En réalité, son bon branchement et son positionnement correct dans l’installation sont essentiels pour assurer la protection réelle des personnes contre les risques de choc électrique. Dans un logement réel, il ne suffit pas de clipser le module sur un rail : le raccordement, le sens de branchement et la cohérence avec les autres protections jouent un rôle clé.

À quoi sert un disjoncteur différentiel dans un tableau électrique ?

Le disjoncteur différentiel détecte les fuites de courant à la terre de l’installation électrique, par exemple en cas de contact direct avec un fil sous tension ou un appareil défectueux. Il interrompt ainsi rapidement le circuit électrique, limitant les risques d’électrocution et d’incendie.

En règle générale, un disjoncteur différentiel 30 mA est requis en tête de rangée de disjoncteurs divisionnaires, pour protéger un ou plusieurs circuits. Son calibre doit être adapté à la somme des intensités des circuits protégés derrière lui.

Les différentes étapes clés du branchement d’un disjoncteur différentiel

Bien que le branchement d’un disjoncteur différentiel soit un travail de professionnel, il est utile de comprendre comment il s’intègre pour mieux préparer une intervention ou discuter avec un électricien.

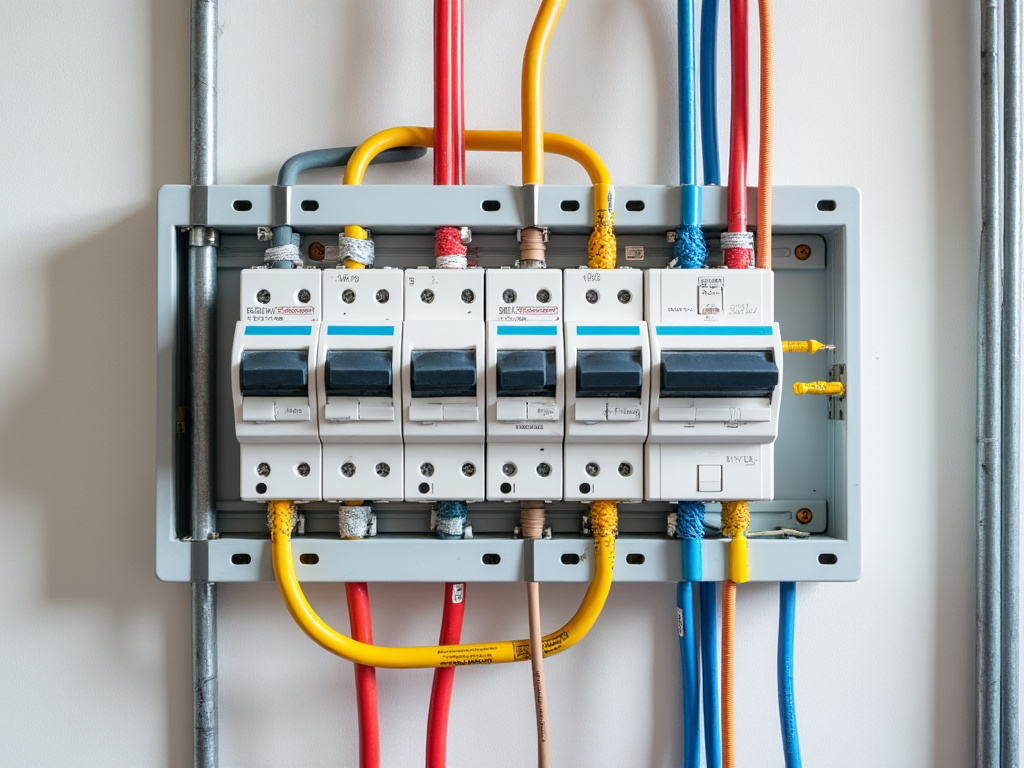

Positionnement : Le différentiel vient en tête de rangée, en amont des disjoncteurs divisionnaires qui protègent les circuits spécifiques. Cette position particulière permet une surveillance globale des fuites sur les circuits qu’il protège.
Fixation : Le module se clipse solidement sur un rail DIN standard du tableau électrique, comme tous les dispositifs modulaires. Cette fixation facilite l’installation et les opérations de maintenance.

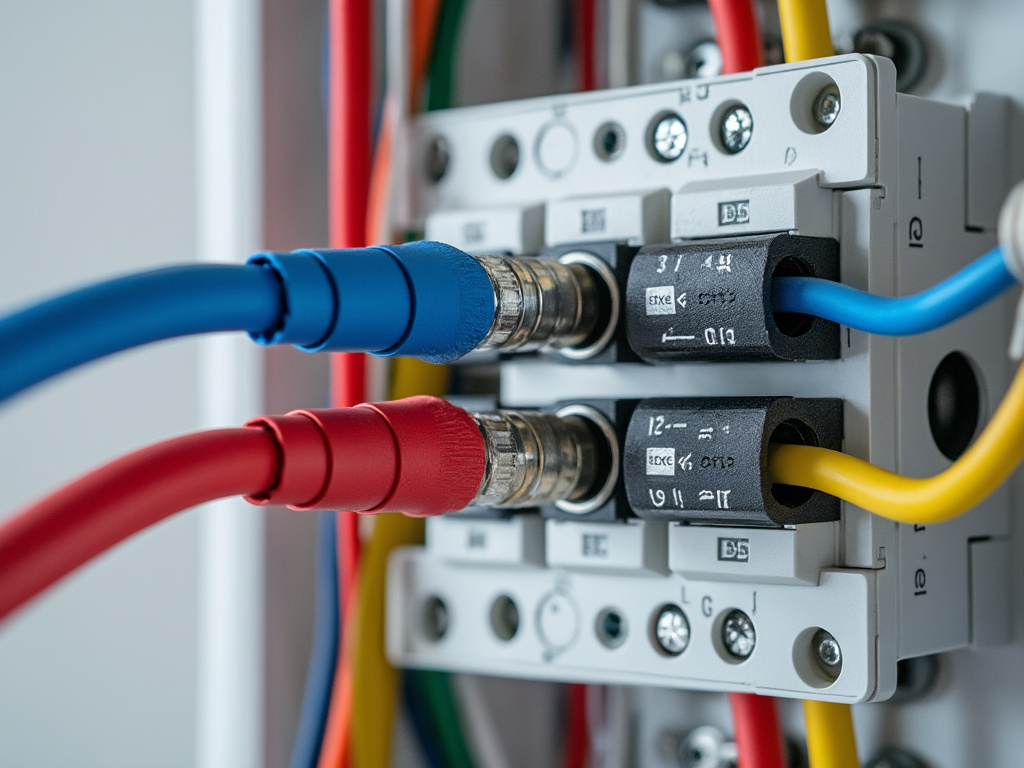

Raccordement du neutre : Le fil neutre d’arrivée principale se connecte sur la borne d’entrée neutre du disjoncteur différentiel. La sortie neutre alimente ensuite le peigne ou les borniers neutres des disjoncteurs en aval, permettant la distribution correcte du courant neutre aux circuits protégés.
Raccordement de la phase : La phase d’arrivée est reliée à la borne d’entrée phase du disjoncteur différentiel, tandis que la sortie phase alimente les disjoncteurs divisionnaires via un peigne ou des borniers, assurant la continuité de l’alimentation électrique.
Respect du sens de branchement : La plupart des différentiels comportent des indications claires sur le sens du branchement de la phase et du neutre. Un branchement inversé peut empêcher le disjoncteur différentiel de fonctionner correctement, voire le rendre inefficace.

Exemples concrets terrain pour illustrer un bon branchement

Dans un appartement récemment rénové à Lyon, l’électricien a remplacé un ancien dispositif différentiel 30 mA par un modèle plus récent de type A, capable de détecter non seulement les défauts sinusoïdaux mais aussi les courants pulsés continus issus d’appareils électroniques modernes. Le différentiel a été installé en position en tête de tableau, avec un repérage clair de chaque circuit en aval. Le calibrage de 40 A a été choisi pour couvrir la puissance totale des circuits, évitant toute surcharge.

À Marseille, lors d’une rénovation d’une maison datant des années 70, un diagnostic réalisé par un professionnel a révélé une terre défaillante. Le disjoncteur différentiel installé n’intervenait pas comme prévu lors de tests de courant de fuite. L’électricien a dû d’abord refaire la mise à la terre avant de procéder au branchement correct du différentiel. Cette intervention a complètement restauré la sécurité électrique du logement.

Les limites du disjoncteur différentiel et pourquoi il ne remplace pas une protection globale

Un disjoncteur différentiel protège principalement contre les fuites à la terre, mais il ne protège pas contre les surcharges ou courts-circuits. Ces protections sont assurées par les disjoncteurs divisionnaires placés en aval. Ainsi, un disjoncteur différentiel ne remplace pas ces protections mais vient s’y ajouter.

Par ailleurs, si l’installation électrique présente un défaut important, comme des neutres communs mal raccordés ou une absence complète de terre, le différentiel peut disjoncter de manière intempestive ou ne pas détecter certains défauts. Ce n’est pas un remède miracle : il s’inscrit dans une chaîne globale de sécurité où chaque élément doit être conforme et fonctionnel.

Points de vigilance avant et pendant l’installation

Couper l’alimentation générale : Toute intervention directe sur le tableau nécessite obligatoirement la coupure totale du courant électrique, pour éviter tout risque d’électrocution ou de court-circuit. Cette étape est capitale et ne doit jamais être contournée.
Vérifier la continuité de la terre : Avant l’installation, il est essentiel de s’assurer que le système de mise à la terre est efficace et continu. Sans une terre fonctionnelle, le différentiel ne détectera pas les fuites, et la sécurité sera gravement compromises.
Équilibrer les circuits : La répartition des charges entre les différents circuits doit être équilibrée, notamment en termes de phases et neutres, pour éviter des déclenchements intempestifs. Un mauvais équilibrage peut fatiguer prématurément l’équipement et nuire à la stabilité du circuit.
Adapter le calibre : Le disjoncteur différentiel doit avoir un calibre compatible avec la puissance maximale attendue des circuits en aval. Un calibre trop faible induit des déclenchements inopinés, tandis qu’un calibre trop élevé diminue la sensibilité de protection.
Choisir le bon type de différentiel : Plusieurs types de différentiels existent — AC, A, F — selon le type de courant de défaut. Pour un usage résidentiel, les types AC et A sont généralement recommandés, car ils détectent les défauts les plus fréquents dans les installations domestiques modernes.

Les erreurs fréquentes à éviter dans un tableau électrique

Brancher le neutre principal sur une borne autre que celle prévue, ce qui peut empêcher le différentiel de détecter les fuites correctement et altérer la sélectivité des protections.
Omettre de brancher la sortie neutre vers les disjoncteurs divisionnaires, ce qui coupe la continuité du neutre et crée des défauts dans l’installation.
Installer le différentiel ailleurs que directement en tête de rangée, ce qui compromet la protection globale des circuits en aval et peut engendrer une confusion en cas de dépannage.
Utiliser un disjoncteur différentiel dont le calibre ne correspond pas à la puissance des circuits, causant des dysfonctionnements et risques augmentés.
Ne pas assurer une mise à la terre effective, ou oublier les prises de terre sur certains circuits, ce qui diminue considérablement la sécurité des personnes et des biens.

Points de vigilance spécifiques en cas d’installation sur des circuits spécialisés

Pour certains équipements, comme les gros appareils électroménagers (lave-linge, four électrique), il peut être nécessaire d’utiliser un différentiel de type F, qui détecte à la fois les défauts alternatifs et continus, notamment les harmoniques générés par les moteurs. De même, dans une installation domotique ou avec de nombreux appareils électroniques, il est conseillé d’opter pour un différentiel compatible avec ces technologies pour éviter les déclenchements intempestifs.

Par ailleurs, dans les habitats avec plusieurs tableaux divisionnaires, le choix entre différents différentiels pose la question de la sélectivité. La sélectivité consiste à garantir que seul le différentiel le plus proche du défaut disjoncte, évitant une coupure générale. Cette sélectivité nécessite un dimensionnement précis, souvent par un électricien qualifié, complété parfois par des temporisations ou des différentielles sélectives.

Ordre de décision avant d’intervenir ou de faire intervenir un professionnel

Identifier le besoin : remplacement, ajout ou dépannage d’un disjoncteur différentiel.
Évaluer l’état général du tableau : ancienneté, présence d’un différentiel, qualité du repérage des circuits.
Vérifier la sécurité : mise à la terre, absence d’humidité, présence de matériel conforme aux normes.
Déterminer la compatibilité : calibre et type du différentiel adapté aux circuits et appareils en aval.
Préparer les moyens : matériel adapté, outils, documentation technique et coupure de l’alimentation générale.
Décider de l’intervention : uniquement par un électricien qualifié, en particulier si vous n’avez pas les compétences ni les équipements nécessaires.

Quand faire appel à un électricien qualifié ?

Pour toutes interventions sur le tableau électrique, surtout pour installer ou remplacer un disjoncteur différentiel, il est préférable de faire appel à un professionnel qualifié. La manipulation de ces équipements demande un savoir-faire précis, un matériel adapté et la connaissance des normes en vigueur (comme la NF C 15-100). Mal raccordé, le différentiel risque de ne pas protéger efficacement et peut provoquer des coupures intempestives ou, pire, laisser passer un défaut.

Les vérifications à préparer avant d’appeler un électricien

Notez l’emplacement du tableau électrique et son état apparent (ancienneté, propreté, repérage des circuits).
Relevez les disjoncteurs installés, leur calibre et leur disposition.
Observez la présence éventuelle d’un disjoncteur différentiel et son type (étiquettes, marquages).
Signalez tout déclenchement fréquent, coupure non attendue ou panne récente.
Précisez votre besoin : remplacement, ajout d’un différentiel, dépannage ou rénovation complète.
Préparez des photos nettes du tableau, de préférence avec l’électricien, pour faciliter l’analyse.

Ces repères faciliteront l’échange et la préparation d’un devis fiable, basé sur votre situation réelle.
