Le tableau électrique est bien plus qu’un simple boîtier fixé au mur ; il constitue le cœur technique et nerveux de toute installation électrique résidentielle. En effet, c’est lui qui organise, répartit et sécurise la circulation du courant électrique depuis son arrivée dans le logement jusqu’à chaque point d’utilisation, qu’il s’agisse des prises électriques, de l’éclairage ou des équipements spécifiques comme le chauffage ou une borne de recharge pour véhicule électrique.
Son rôle premier est triple : protéger les occupants et les biens, distribuer l’électricité de manière optimale et organiser clairement les circuits pour faciliter la maintenance et la gestion des consommations. Le courant arrive en amont via le compteur électrique, comme un compteur Linky, puis traverse le disjoncteur général ou disjoncteur de branchement. Ce dernier garantit qu’en cas d’incident majeur, toute l’installation peut être rapidement coupée pour éviter tout danger. Ensuite, le tableau distribue l’électricité aux différents circuits électriques à travers des protections adaptées, notamment des disjoncteurs divisionnaires et des interrupteurs différentiels.
La conformité à la norme NF C 15-100 est un impératif incontournable. Cette réglementation fixe précisément les règles de développement et de sécurisation des installations électriques domestiques, imposant le nombre et le type de dispositifs de protection. Une installation qui ne respecte pas ces règles expose les habitants à des risques importants comme l’électrisation, l’électrocution ou l’incendie d’origine électrique.
Un exemple concret : dans une maison ancienne, un tableau électrique obsolète peut ne pas posséder d’interrupteurs différentiels 30 mA, indispensable pour couper instantanément le courant en cas de fuite. Dans ce cas, un simple contact avec un appareil défectueux peut entraîner des risques graves pour la sécurité des occupants.
Il est donc essentiel de connaître la structure et la fonction de chaque composant du tableau pour comprendre son importance majeure. Pour approfondir ce sujet, vous pouvez consulter des ressources fiables comme la composition d’un tableau électrique ou encore un guide complet adapté aux débutants. Ces lectures offrent une vue globale qui facilitera vos échanges avec un professionnel et améliorera la sécurité de votre installation.

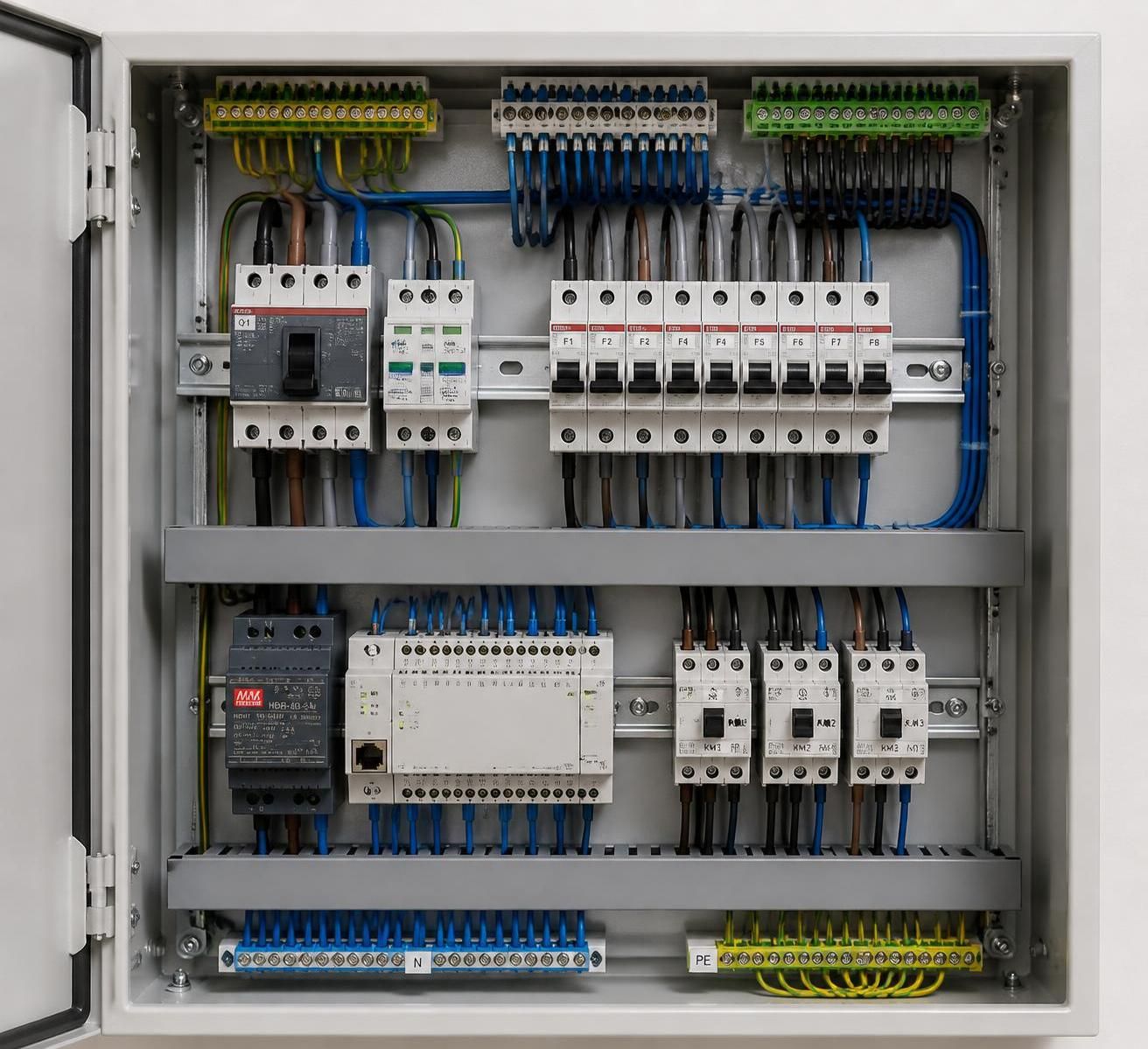

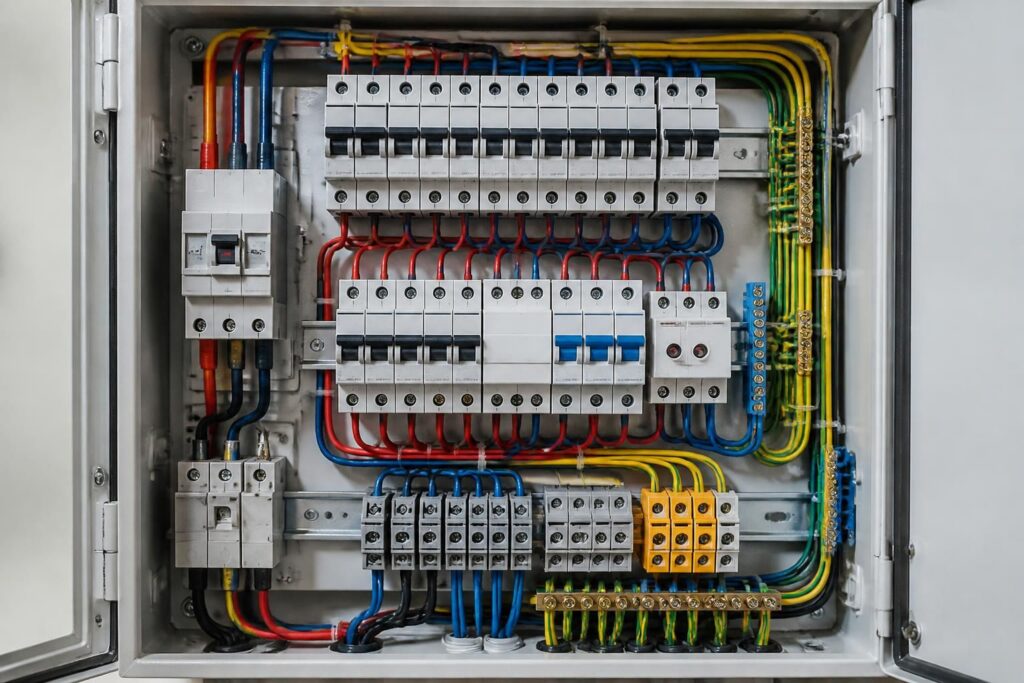

Un tableau électrique moderne se compose d’une variété d’éléments modulaires, chacun jouant un rôle spécifique et vital dans la protection et la gestion des circuits. Ces modules sont généralement fixés sur des rails DIN, offrant une organisation claire et modulaire. Approfondissons les composants clés à connaître pour décrypter un tableau électrique :
Les interrupteurs différentiels, généralement calibrés à 30 mA, sont les éléments chargés de détecter une fuite de courant vers la terre, ce qui peut indiquer un défaut d’isolement dangereux. Lorsqu’une personne entre en contact indirect avec un circuit défectueux, ces dispositifs détectent la différence entre le courant entrant et sortant et déclenchent la coupure automatique pour éviter l’électrisation. Ils sont obligatoires dans toutes les installations neuves et dès que la norme impose leur adaptation lors de rénovation.
Connus sous l’appellation de disjoncteurs ou magnéto-thermiques, ces modules protègent chaque circuit spécifique du tableau électrique. Ils agissent contre deux risques principaux : la surcharge, où l’intensité électrique dépasse la capacité prévue du câble, et le court-circuit, qui peut endommager le matériel, provoquer des incendies ou des interruptions d’alimentation brutales. Chaque disjoncteur est calibré selon la puissance et l’usage du circuit (10 A, 16 A, 20 A, 32 A, etc.).
Ce dispositif devient incontournable dans les constructions neuves situées dans les zones à risque orageux. Le parafoudre de type 2 limite les surtensions temporaires provoquées par la foudre ou des manœuvres sur le réseau, évitant la destruction brutale des appareils et l’endommagement du câblage.
Un tableau électrique se complète avec des bornes de connexion destinées à assurer la fixation et la distribution ordonnée des conducteurs de neutre, de phase et de terre. Les peignes d’alimentation remplacent avantageusement le câblage en fils souples désordonnés en sécurisant et simplifiant l’alimentation des rangées de disjoncteurs.
Les dispositifs tels que les télérupteurs, les contacteurs jour/nuit pour la gestion des heures creuses ou encore les modules connectés facilitent la gestion de l’électricité et améliorent le confort au quotidien. Ces modules sont optionnels mais recommandés pour une installation évolutive et adaptée aux besoins spécifiques.

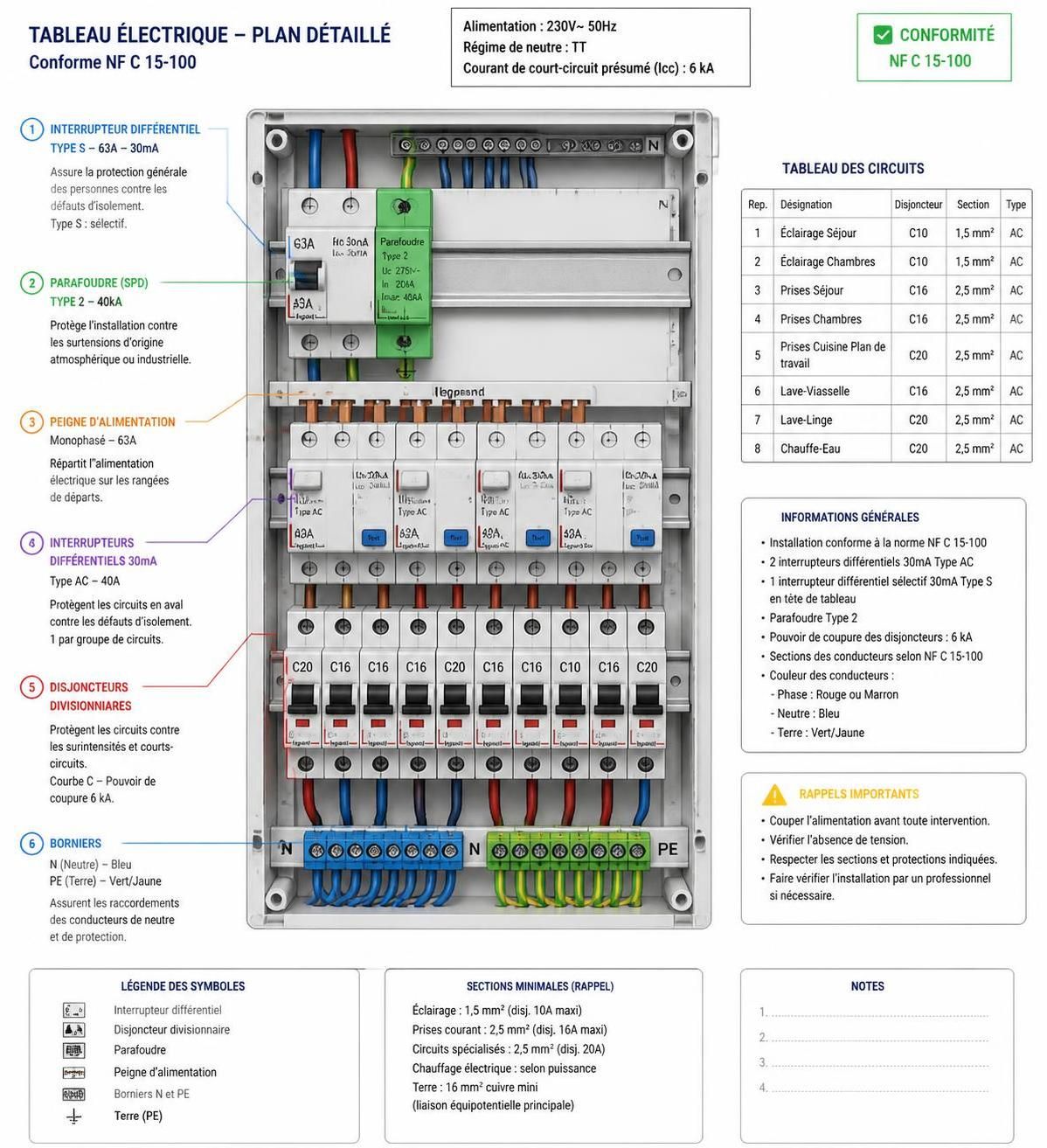

Pour mieux visualiser ces composants et leur assemblage, consulter un schéma électrique détaillé vous donnera une compréhension claire de l’architecture interne d’un tableau électrique conforme.
L’ensemble d’une installation électrique, et donc le tableau électrique, doit impérativement respecter la norme NF C 15-100. Cette réglementation évolue régulièrement pour s’adapter aux nouveaux usages, exigences de sécurité et technologies en vigueur en 2026.
Cette norme fixe notamment les seuils minimaux pour la mise à la terre, les calibres des disjoncteurs, le nombre et la répartition des circuits, la présence obligatoire d’au moins un interrupteur différentiel 30 mA par rangée, ainsi que les règles dans les pièces d’eau afin d’éviter tout risque d’électrocution.
Dans les pièces humides, comme la salle de bains, la norme impose une attention particulière avec des protections renforcées et des indices de protection minimum IP. La mise en place d’un dispositif différentiel est systématique pour garantir que toute fuite de courant détectée sera immédiatement coupée.
De plus, depuis plusieurs années, l’usage des fusibles traditionnels à vis ou en porcelaine est interdit pour les nouvelles installations et même remplacé dans le cadre de rénovations, car ils ne permettent pas de réarmement rapide et fiable. Désormais, les disjoncteurs modulaires et les interrupteurs différentiels sont les seuls admis, pour leur efficacité et leur facilité de maintenance.
En cas de travaux importants, l’intervention d’un professionnel certifié et la délivrance du certificat du Consuel sont obligatoires avant toute remise sous tension. Ce contrôle garantit que la conformité aux prescriptions est effective, renforçant la sécurité domestique.
Les détails complets et actualisés des obligations sont présentés dans de nombreux guides spécialisés dont ce guide sur le schéma électrique pour sécuriser une installation, indispensable pour bien comprendre les enjeux.
Maintenir un tableau électrique en bon état est crucial pour éviter les accidents domestiques. Certaines installations anciennes ou mal entretenues présentent des signes évidents voire alarmants qui doivent inciter à une intervention rapide.
Parmi les signes courants figurent notamment :
Ces symptômes traduisent des failles majeures dans la sécurité, comme un risque accru d’incendie ou de choc électrique. Le cas d’une maison ancienne, où le tableau est resté inchangé depuis plusieurs décennies, est particulièrement à risque si aucune mise à jour n’a été effectuée pour intégrer les protections exigées par la norme actuelle.
Un contrôle régulier par un professionnel permet d’identifier ces anomalies et d’établir un plan d’action. La mise en conformité peut alors passer par une mise à jour partielle ou le remplacement complet du tableau électrique. Bien que ce dernier représente un investissement, il est le rempart contre les risques importants liés à une installation défaillante.
La prévention est d’autant plus importante qu’un tableau électrique qui ne disjoncte pas malgré des signes visibles de chauffe ou d’odeurs suspectes témoigne souvent d’une protection insuffisante ou d’un matériel obsolète, augmentant considérablement les dangers.
Le prix d’un tableau électrique varie fortement en fonction du type d’intervention, de la taille du logement, du nombre de circuits et de la gamme des composants choisis. En 2026, le budget moyen pour un tableau électrique complet incluant la pose se situe autour de 560 €, avec une fourchette allant de 200 € à 1 400 € selon la complexité.
| Type d’intervention | Fourchette de prix (€ TTC) | Commentaires |
|---|---|---|
| Mise en sécurité partielle | 200 – 550 | Ajout de différentiels, remplacement de fusibles |
| Remplacement complet du tableau existant | 450 – 1 400 | Dépend du nombre de circuits et du coffret choisi |
| Installation dans construction neuve | 400 – 1 350 | Tableau seul, hors câblage complet |
La complexité de l’installation joue un rôle clé. Par exemple, un studio ou un T1 avec 6 à 8 circuits sera nettement moins onéreux qu’une maison de plus de 100 m² nécessitant 20 à 25 circuits pour couvrir l’ensemble des besoins, incluant le chauffage, la cuisine, les prises extérieures et les équipements spécifiques.
La main-d’œuvre représente également une part importante du budget. En province, les tarifs horaires varient entre 45 et 70 € HT, tandis qu’à Paris et sa région, ils oscillent entre 60 et 85 € HT. Des majorations peuvent être appliquées en fonction de la difficulté d’accès au tableau ou des horaires d’intervention.
Pour un foyer de taille moyenne, prévoir un budget aux alentours de 600 à 900 € pour un remplacement de tableau est réaliste, le matériel seul coûtant entre 350 € et 600 € selon la marque et les spécificités techniques (modules additionnels, parafoudre, etc.). Sachant que certaines marques proposent des solutions pré-assemblées et optimisées, comme les tableaux électriques Legrand, ce qui facilite la pose et réduit le risque d’erreurs de compatibilité.
Enfin, il est important d’anticiper les éventuels travaux complémentaires liés au tableau, tels que l’ajout d’un circuit spécifique pour une borne de recharge (IRVE), des prises supplémentaires ou un dispositif de délestage. Ces options, bien planifiées, permettent de maîtriser davantage son budget et d’éviter des interventions répétées coûteuses.
